Jako wiodący dostawca nadajników optycznych często jestem pytany o schematy modulacji stosowane w tych urządzeniach. Zrozumienie schematu modulacji nadajnika optycznego ma kluczowe znaczenie dla każdego, kto zajmuje się komunikacją optyczną, niezależnie od tego, czy jest inżynierem sieci, badaczem czy potencjalnym nabywcą. W tym poście na blogu zagłębię się w różne schematy modulacji stosowane w nadajnikach optycznych, ich zalety i zastosowania.
Co to jest modulacja w nadajniku optycznym?
Modulacja to proces zmiany jednej lub więcej właściwości fali nośnej, takich jak jej amplituda, częstotliwość lub faza, zgodnie z sygnałem komunikatu. W kontekście nadajnika optycznego fala nośna jest sygnałem optycznym, a sygnałem komunikatu są dane, które należy przesłać. Schemat modulacji określa sposób kodowania danych na nośniku optycznym.
Rodzaje schematów modulacji
1. Kluczowanie włączania i wyłączania (OOK)
Kluczowanie On-Off jest jednym z najprostszych i najczęściej stosowanych schematów modulacji w komunikacji optycznej. W OOK sygnał optyczny jest albo włączony (reprezentujący binarną „1”), albo wyłączony (reprezentujący binarne „0”). Ten schemat modulacji jest łatwy do wdrożenia i wymaga stosunkowo prostego sprzętu. Jest powszechnie stosowany w systemach komunikacji optycznej krótkiego zasięgu, takich jak sieci lokalne (LAN) i aplikacje światłowodowe do domu (FTTH).
Główną zaletą OOK jest jego prostota, co przekłada się na niski koszt i wysoką niezawodność. Ma jednak stosunkowo niską wydajność widmową, co oznacza, że do przesyłania danych wykorzystuje stosunkowo dużą szerokość pasma.
2. Faza – kluczowanie z przesunięciem (PSK)
Faza - Kluczowanie z przesunięciem to schemat modulacji, w którym faza nośnika optycznego jest zmieniana w celu reprezentowania różnych wartości danych. Na przykład w trybie Binary Phase - Shift Keying (BPSK) faza nośnej jest przesuwana o 180 stopni, aby reprezentować binarną „1” lub „0”. Faza kwadraturowa - kluczowanie z przesunięciem (QPSK) wykorzystuje cztery różne stany fazowe do reprezentowania dwóch bitów danych na symbol, co zwiększa wydajność widmową w porównaniu z BPSK.
PSK oferuje wyższą wydajność widmową niż OOK, co oznacza, że w tym samym paśmie można przesłać więcej danych. Jest powszechnie stosowany w długodystansowych systemach komunikacji optycznej, takich jak kable podmorskie i szybkie sieci szkieletowe. Jednak PSK wymaga bardziej złożonych technik demodulacji i jest bardziej wrażliwy na szum i drgania fazowe.
3. Kwadraturowa modulacja amplitudy (QAM)
Kwadraturowa modulacja amplitudy jest bardziej zaawansowanym schematem modulacji, który łączy modulację amplitudy i fazy. W QAM amplituda i faza nośnej optycznej zmieniają się jednocześnie, aby reprezentować wiele wartości danych. Na przykład 16 - QAM wykorzystuje 16 różnych kombinacji amplitudy i fazy do reprezentowania czterech bitów danych na symbol.
QAM oferuje jeszcze wyższą wydajność widmową niż PSK, pozwalając na bardzo szybką transmisję danych. Jest powszechnie stosowany w systemach komunikacji optycznej o dużej przepustowości, takich jak centra danych i sieci 5G. Jednakże QAM jest również bardziej wrażliwy na szum i zniekształcenia i wymaga bardziej złożonych technik przetwarzania sygnału.
Wybór odpowiedniego schematu modulacji
Wybór schematu modulacji zależy od kilku czynników, w tym wymaganej szybkości transmisji danych, odległości transmisji, dostępnej przepustowości i kosztu. W przypadku zastosowań krótkiego zasięgu i stosunkowo niskich przepływności danych, OOK może być najbardziej odpowiednią opcją ze względu na swoją prostotę i niski koszt. W przypadku zastosowań długodystansowych i wymagających dużych prędkości, w celu uzyskania wyższej wydajności widmowej, preferowane mogą być PSK lub QAM.

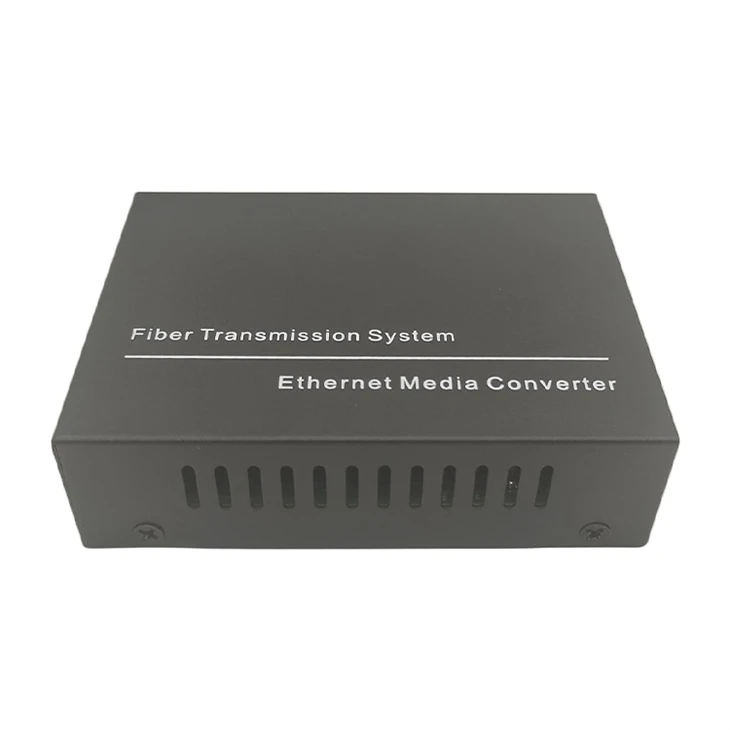

Jako dostawca nadajników optycznych oferujemy szeroką gamę produktów obsługujących różne schematy modulacji, aby sprostać różnorodnym potrzebom naszych klientów. Na przykład naszKonwerter mediów wewnętrznychjest przeznaczony do zastosowań krótkiego zasięgu i wykorzystuje modulację OOK w celu zapewnienia niezawodnej i ekonomicznej transmisji danych. NaszKonwerter światłowodowyobsługuje wyższe szybkości transmisji danych i może być skonfigurowany do korzystania z modulacji PSK lub QAM do komunikacji na duże odległości i z dużą szybkością.
Zastosowania różnych schematów modulacji
Zastosowania krótkiego zasięgu
W zastosowaniach krótkiego zasięgu, takich jak sieci LAN i FTTH, najczęściej stosowanym schematem modulacji jest OOK. Prostota i niski koszt OOK sprawiają, że idealnie nadaje się do tych zastosowań, gdzie odległość transmisji jest stosunkowo krótka, a wymagania dotyczące szybkości transmisji danych nie są wyjątkowo wysokie. NaszKonwerter multimediówjest doskonałym przykładem urządzenia wykorzystującego modulację OOK do komunikacji optycznej krótkiego zasięgu.
Zastosowania w transporcie długodystansowym
W przypadku systemów komunikacji optycznej dalekiego zasięgu, takich jak kable podmorskie i szybkie sieci szkieletowe, preferowanymi schematami modulacji są PSK i QAM. Schematy te oferują wyższą wydajność widmową, co pozwala na przesyłanie większej ilości danych na duże odległości bez wykorzystania nadmiernej przepustowości. Nasze wysokiej klasy nadajniki optyczne zostały zaprojektowane do obsługi modulacji PSK i QAM, umożliwiając niezawodną i szybką transmisję danych na duże odległości.
Przyszłe trendy w schematach modulacji
Dziedzina komunikacji optycznej stale się rozwija i opracowywane są nowe schematy modulacji, aby sprostać rosnącemu zapotrzebowaniu na wyższe szybkości transmisji danych i bardziej efektywne wykorzystanie przepustowości. Jednym z pojawiających się trendów jest wykorzystanie zaawansowanych formatów modulacji, takich jak probabilistyczne kształtowanie konstelacji (PCS) i modulacja w kształcie Nyquista. Te nowe schematy modulacji oferują jeszcze wyższą wydajność widmową i lepszą wydajność w obecności szumów i zniekształceń.
Jako dostawca nadajników optycznych dokładamy wszelkich starań, aby pozostać w czołówce tych osiągnięć technologicznych. Intensywnie inwestujemy w badania i rozwój, aby mieć pewność, że nasze produkty zawierają najnowsze schematy i technologie modulacji, zapewniając naszym klientom najlepsze możliwe rozwiązania dla ich potrzeb w zakresie komunikacji optycznej.
Wniosek
Podsumowując, schemat modulacji nadajnika optycznego odgrywa kluczową rolę w określaniu wydajności i możliwości systemu komunikacyjnego. Różne schematy modulacji oferują różne zalety i są odpowiednie do różnych zastosowań. Jako dostawca nadajników optycznych rozumiemy znaczenie wyboru odpowiedniego schematu modulacji dla specyficznych potrzeb naszych klientów. Niezależnie od tego, czy szukasz ekonomicznego rozwiązania do komunikacji krótkiego zasięgu, czy rozwiązania o wysokiej wydajności do zastosowań na długich dystansach i przy dużych prędkościach, posiadamy wiedzę i produkty, które spełnią Twoje wymagania.
Jeśli chcesz dowiedzieć się więcej na temat naszych nadajników optycznych i obsługiwanych przez nie schematów modulacji lub jeśli masz jakiekolwiek pytania dotyczące konkretnych potrzeb w zakresie komunikacji optycznej, skontaktuj się z nami w celu szczegółowej dyskusji. Zawsze jesteśmy gotowi pomóc Ci w znalezieniu najlepszego rozwiązania dla Twojej firmy.
Referencje
- Agrawal, lekarz rodzinny (2012). Światłowodowe systemy łączności. Johna Wileya i synów.
- Keiser, G. (2013). Komunikacja światłowodowa. McGraw – Edukacja na wzgórzu.
- Saleh, BEA i Teich, MC (2007). Podstawy fotoniki. Johna Wileya i synów.
