Opis

Wzmacniacz zasilany liniowo od 54 do 2150 MHz DBS, OTA, CATV ze wzmocnieniem w przód 14 dB i pasywnym powrotem pasma sub.

SYTUACJA

W wielu lokalizacjach połączonych kablem koncentrycznym wymagane są sygnały DBS i CATV lub Over The Air.

ROZWIĄZANIE

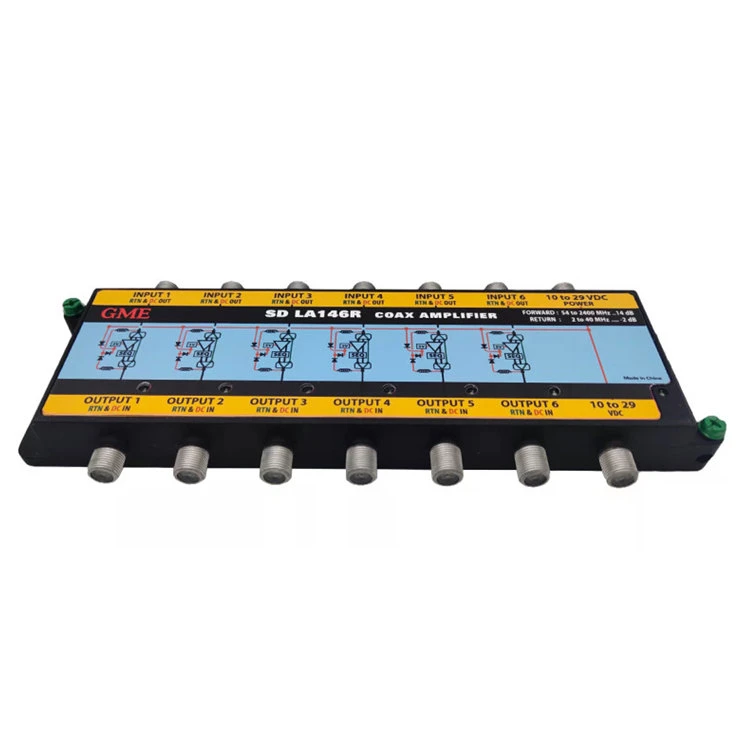

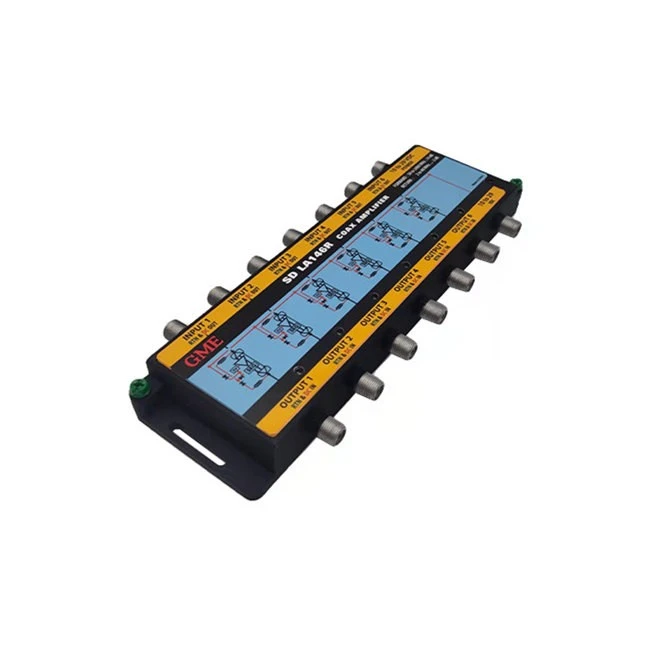

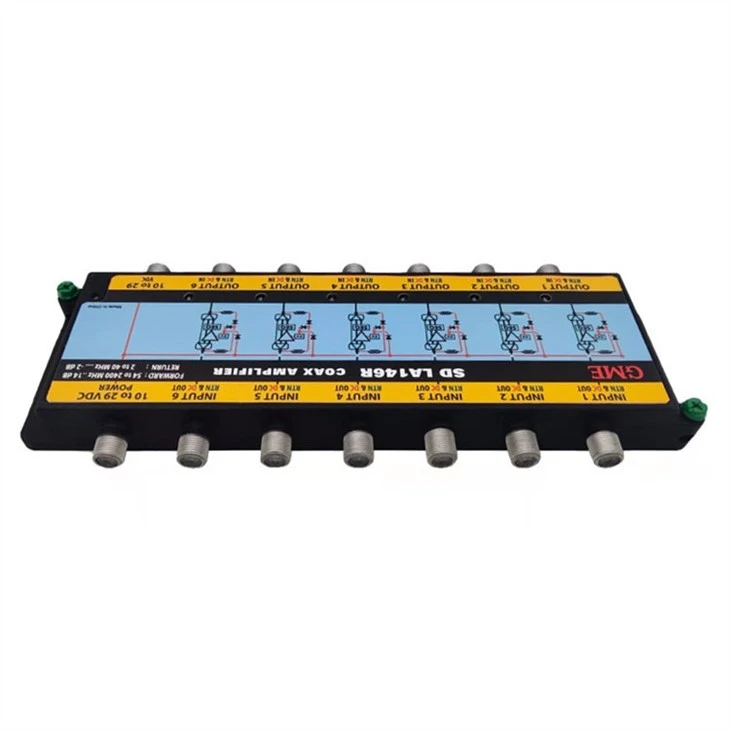

Model LA146R Wzmacniacz koncentryczny z 6 wejściami i ścieżką zwrotną może być zasilany linią koncentryczną z każdego złącza wyjściowego RF. Model LA146R-T zawiera zewnętrzny zasilacz do bezpośredniego zasilania. Funkcja oszczędzania energii umożliwia wydajną pracę wzmacniacza przy napięciu od 12 do 29 woltów.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDAMP-038 (LA146R)
Przedmiot	Min	Typ	Maks	Jednostka	Stan
Liczba wejść		6			SAT 1 do SAT 6
Liczba wyjść		6			WYJŚCIE 1 Do WYJŚCIA 6
Zakres częstotliwości wejściowej	250		2150	MHz
Zysk przy 2150	13		15	dB
Nachylenie 250 do 2150 MHz	3	4	5	dB
Impedancja nominalna		75		Ω
Strata powrotna (wejście i wyjście)			-10	dB	250 – 2150 MHz
Izolacja	30			dB	Z sygnałem przyłożonym do dowolnego wejścia i wyjściem jako odniesieniem; izolacja zmierzona na wszystkich pozostałych wyjściach będzie większa niż 30 dBc od 250 do 2150 MHz.
MOC
Zasilacze					Dwa zasilacze 20 V 1 A
Napięcie przyłożone do złączy wyjściowych	10		28	Vdc	Każdy pojedynczy wzmacniacz będzie działał zgodnie ze specyfikacją po przyłożeniu napięcia do złącza wyjściowego każdego wzmacniacza i tak będzie obecny na złączu wejściowym minus spadek diody
Napięcie na złączach wejściowych	10		28	Vdc	Każdy indywidualny wzmacniacz będzie działał zgodnie ze specyfikacją po przyłożeniu napięcia do złącza wejściowego. Napięcie nie pojawi się na złączu wyjściowym.
Do portu DC LNB przyłożone jest napięcie 20 V		20			Napięcie to będzie zasilać wszystkie sześć wzmacniaczy, a na złączu wejściowym każdego wzmacniacza będzie obecne napięcie 20 woltów. Brak napięcia będzie obecny na złączu wyjściowym.
20 V przyłożone do portu DC AMP					To napięcie będzie zasilać wszystkie sześć wzmacniaczy. Na wejściu i wyjściu wzmacniaczy nie będzie napięcia
Do portu DC LNB przyłożone jest napięcie 20 V		20		Vdc	Napięcie 20 V przyłożone do portu DCLNB przejdzie do portu DC
Prąd portu DC AMP do prądu portu DC	1.5			A
Szczytowe napięcie przyłożone			28	Vdc	Musi przetrwać po nałożeniu na dowolny lub wszystkie porty przez okres krótszy niż lub równy 24 godzinom.
Zakres przejścia prądu stałego	0		1.5	A
Rezystancja prądu stałego			0.2	Omy	Nie dotyczy kabla
Spadek napięcia stałego			0.4	Vdc	Nie dotyczy kabla
DiSEq
Zakres częstotliwości DiSEqC	17.6	22	26.4	kHz	Musi przejść bez degradacji i zniekształceń.
Zakres częstotliwości DiSEqC	17.6	22	26.4	kHz	Zapoznaj się ze specyfikacją Eutelsat DiSEqC 2.0.
Impedancja urządzenia DiSEqC	1000			Ω	Impedancja, jaką urządzenie prezentuje względem ziemi. W całym zakresie częstotliwości DiSEqC
DiSEqC poprzez impedancję			1	Ω	Impedancja urządzenia na ścieżce przejścia. W całym zakresie częstotliwości DiSEqC.
Słowa sterujące ETC dla przełączania 13/18					Musi przejść bez degradacji i zniekształceń. Ich obecność nie może wpływać na wydajność RF.
Słowa sterujące ETC dla przełączania 13/18					Zapoznaj się ze specyfikacją funkcji skrzynki rozdzielczej EchoStar 13/18.
