Opis

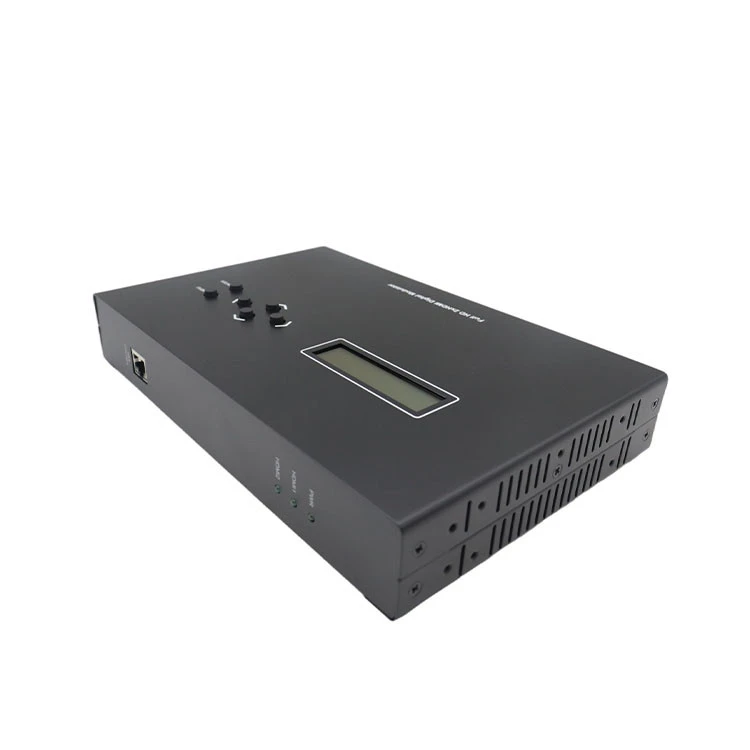

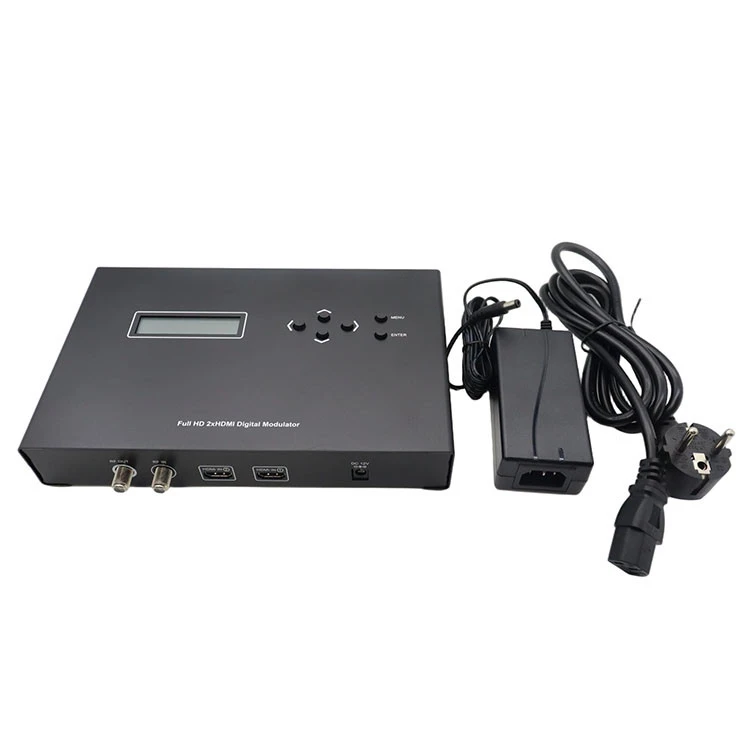

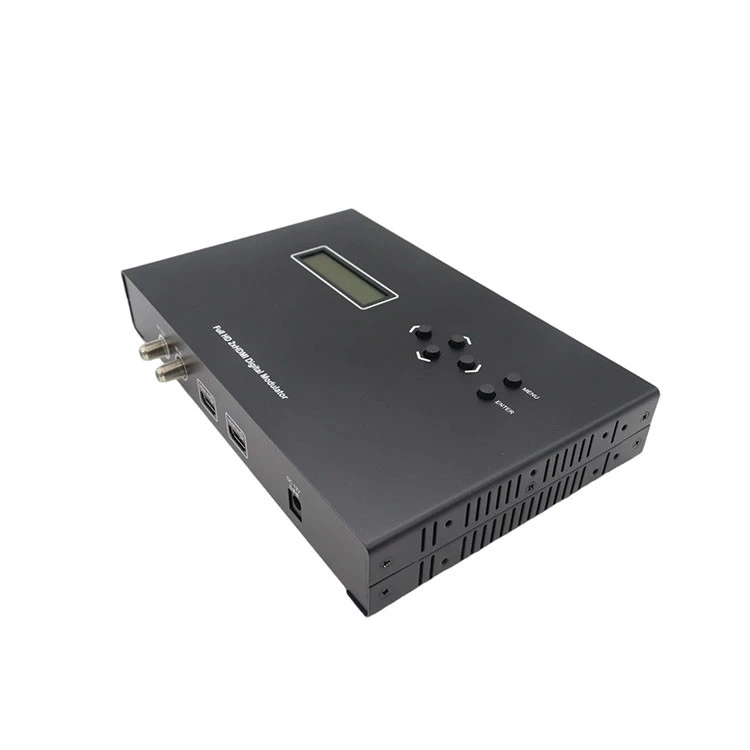

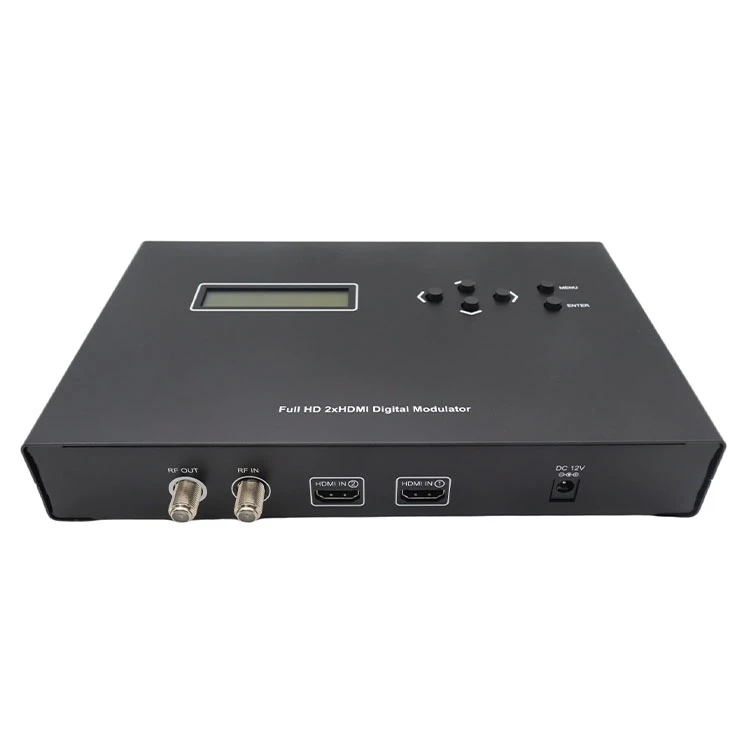

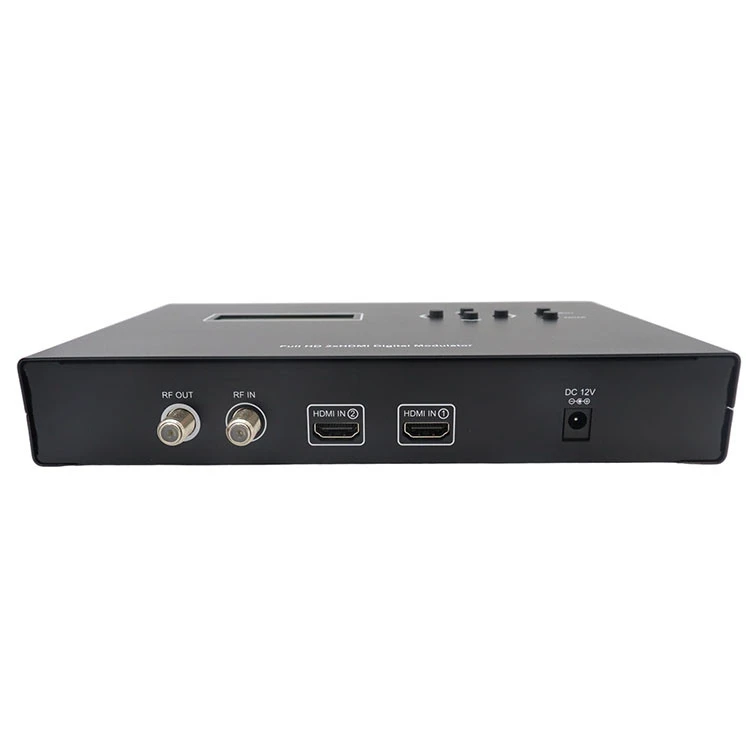

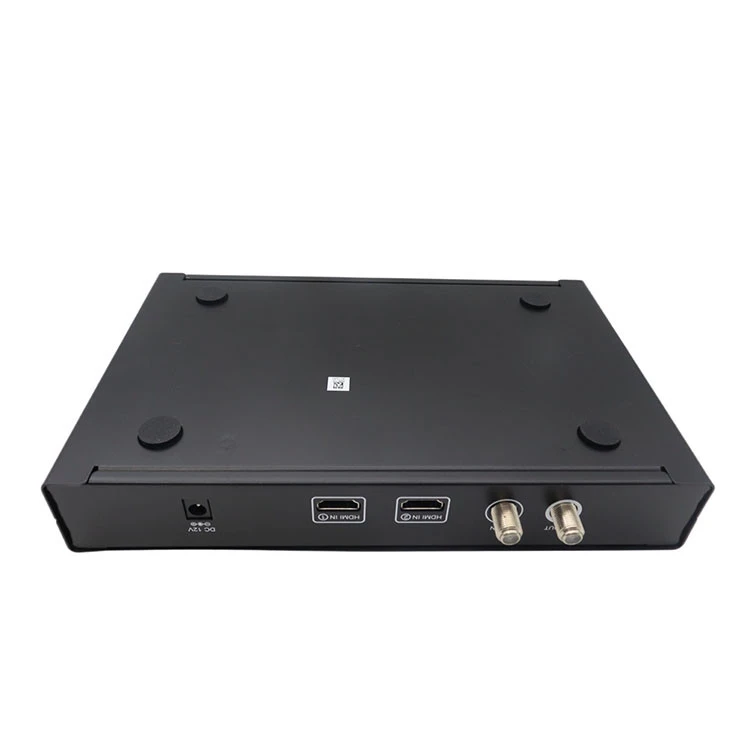

Moduł GQTM-8608B zdolny do generowania sygnału w formacie DVB-T/C z wejścia HDMI.

GQTM-8608B to zintegrowane urządzenie z kodowaniem H264 i modulacją DVB-T/C służące do konwersji sygnału HDMI na wyjście RF DVB-T/C.

Moduł GQTM-8608B dostosowuje stopień kompresji do dostępnej przepustowości, wykorzystując parametry modulacji DVB-T/C.

Dane techniczne

WEJŚCIE
Kanał wejściowy	2
Złącza wejściowe	HDMI
System wideo	480i/p, 576i/p, 720p, 1080i/p
Wejście RF	Sumator RF
WYJŚCIE
Częstotliwość	DVB-T: 177-858 MHz, DVB-C: 105~858 MHz
Poziom wyjściowy	95 dBuV Min.
Regulacja poziomu RF	0 ~ -30dB
Stopień tłumienia	1dB na krok
MER	Min. 35 dB
MODULACJA
Rozdzielczość wideo	1080p 25/30 Maks
Kompresja wideo	Poziom profilu podstawowego H.264 4.0
Szybkość transmisji wideo	Maks. 12 Mb/s
Kompresja dźwięku	MPEG-2/AAC
Szybkość transmisji dźwięku	192Kbit/s
Pole edytowalne	Nazwa usługi, nazwa dostawcy, identyfikator usługi, LCN, wersja NIT, Identyfikator TS, nazwa sieci, identyfikator sieci, oryginalny identyfikator sieci, kraj
DVB-T
Standard	DVB-T (ETSI EN 300 744)
Przewoźnik (tryb OFDM)	8K
Interwały ochronne	1/32
Szybkość kodowania (FEC)	7/8
Konstelacje	64QAM
Przepustowość łącza	6 MHz, 7 MHz, 8 MHz, 7-8 MHz
DVB-C
Standard	DVB-C (ETSI EN 300 429 V1.2.1)
Konstelacja	16,32,64,128,256 QAM
Szybkość symbolu	2,0 ~ 6,96 symboli
Przepustowość łącza	7 MHz, 8 MHz
ZARZĄDZANIE / KONTROLA
Konfiguracja	6 klawiszy lokalnych na górnej pokrywie
Zarządzanie siecią	Port Ethernet RJ-45
OGÓLNY
Wyświetlacz	Panel LCD @ 2 x 16 znaków (na panelu przednim)
Zasilanie	ADAPTER 12V
Konsumpcja	<10 W
Języki	angielski
Wymiary	235 x 160 x 40 mm
Waga	800g
