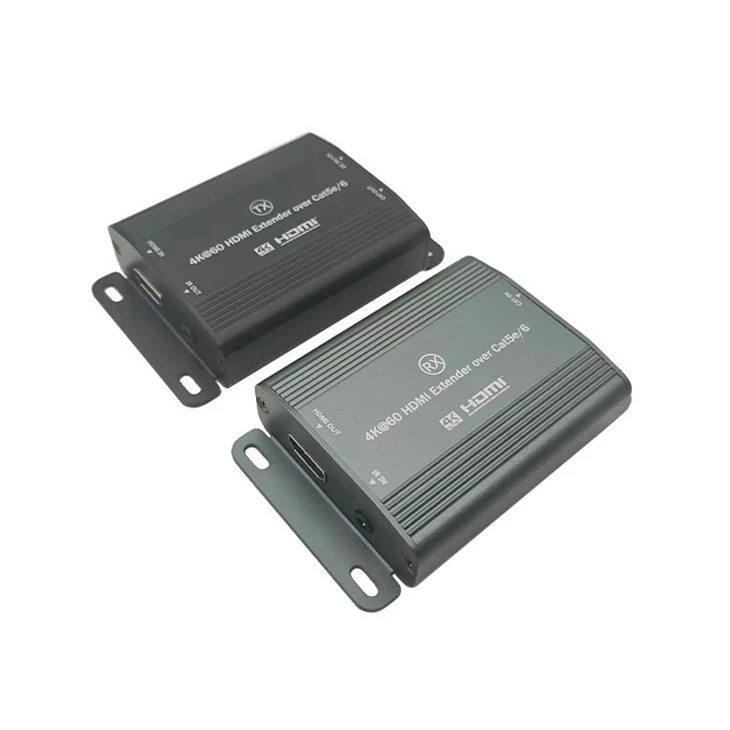

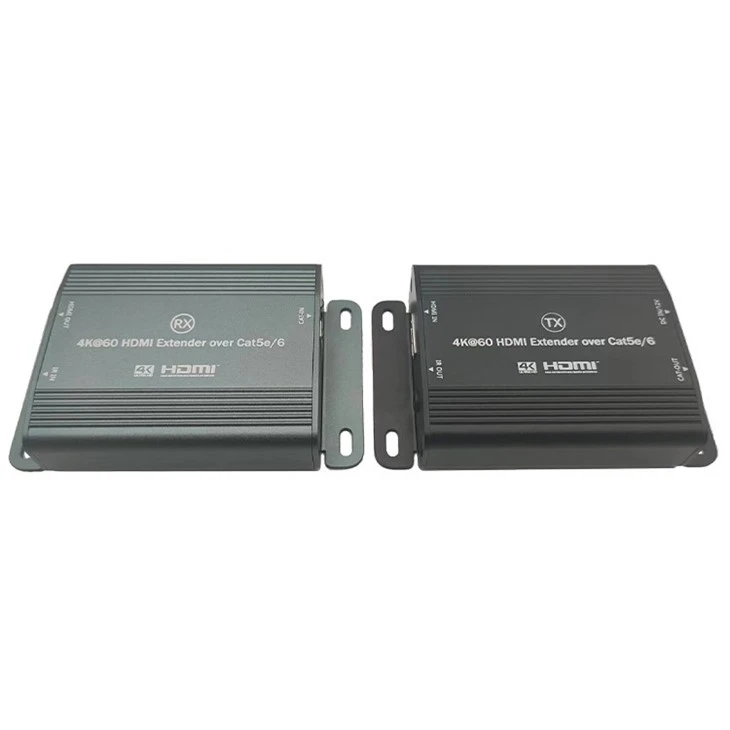

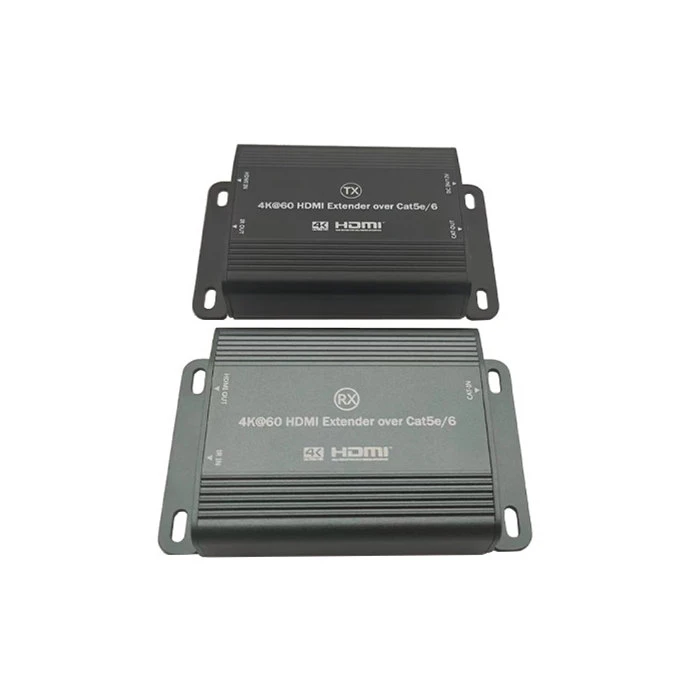

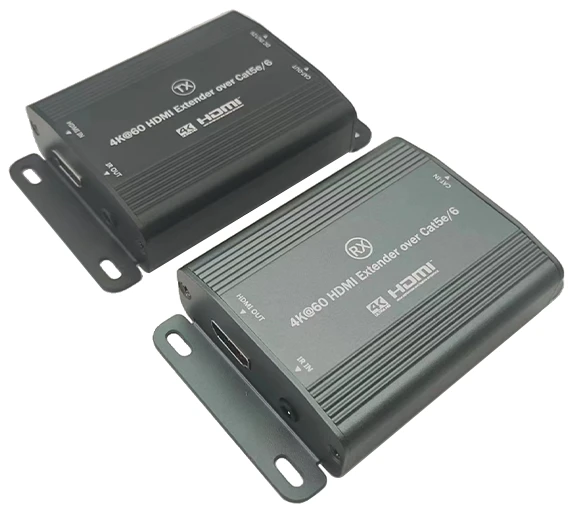

Przedłużacz HDMI 4K 60 Hz

Produkt ten składa się z nadajnika (TX) i odbiornika (RX), wykorzystującego kabel sieciowy jako medium transmisyjne i wykorzystujący najnowszą technologię rozszerzenia wzmocnienia. Nadajnik i odbiornik mogą rozszerzać transmisję za pomocą jednego kabla sieciowego i są kompatybilne z kablami sieciowymi CAT5e/6. Sygnały-wysokiej rozdzielczości można przedłużać do 100 metrów za pomocą kabla CAT5e, a sygnały o-wysokiej- rozdzielczości można przedłużać do 70 metrów za pomocą kabla CAT6, bez opóźnień. Produkt obsługuje funkcję powrotu podczerwieni, dzięki czemu zdalne sterowanie jest wygodne. Ma także zdolność{{13}samoregulacji w przypadku kabli sieciowych, automatycznie dostosowując rozdzielczość do optymalnych efektów wyjściowych, dzięki czemu jest łatwy i wygodny w użyciu. Ten przedłużacz HDMI 4K 60 Hz nadaje się do wideokonferencji, multimedialnych barów sportowych, edukacji multimedialnej, reklamy cyfrowej, publicznych tablic ogłoszeniowych i nie tylko.

1. Używając kabla sieciowego Cat6, odległość transmisji wideo o ultra-wysokiej- rozdzielczości można zwiększyć do 100 metrów.

2. Ten-wysokowydajny chip doskonale obsługuje niskie opóźnienia i synchronicznie odtwarza dźwięk i obraz o ultra{4}}wysokiej- rozdzielczości 4K60 Hz, zapewniając płynny i wyraźny obraz oraz stabilne sygnały.

3. Piękna obudowa ze stopu aluminium charakteryzuje się-wysoką skutecznością odprowadzania ciepła, zerowym poziomem hałasu, niewielką wagą i można ją-montować na ścianie, dzięki czemu jest kompaktowa i wytrzymała.

4. Ten przedłużacz HDMI 4K 60 Hz Podłącz i używaj bez instalowania sterowników, co ułatwia dopasowanie do wystroju wnętrza, zapewniając wysoki stopień ukrycia i łatwą instalację.

◆ Rozszerzenie transmisji HDMI do 70 m poprzez Cat6.

◆ Ultra HD: obsługuje rozdzielczości wideo do 4K przy 60 Hz.

◆ Stop aluminium Unibody zapewnia efektywne odprowadzanie ciepła przez cały okres użytkowania.

◆ Plug & Play: brak instalacji sterownika.

◆ Wbudowana funkcja IR Passback umożliwiająca sterowanie źródłem z dowolnego miejsca w domu.

◆ Zastosuj funkcję POC do zasilania urządzenia.

Zawartość



Nadajnik (TX) x1

Odbiornik (RX) x1

Użyj Guidex1

Przedłużacz nadajnika podczerwieni x1 (opcjonalnie)

Kabel przedłużający odbiornika podczerwieni x 1 (opcjonalnie)

Zasilacz x1



Wymagania

1.Źródło sygnału:
Urządzenie sygnałowe z portem wyjściowym HDMI, takie jak odtwarzacz DVD, Play Station,-dekoder, komputer osobisty lub PC itp.

2. Wyświetlacz:
Urządzenie wyświetlające z portem wejściowym HDMI, takie jak SDTV, HDTV, projektor itp.

3.Kabel sieciowy:
Nieekranowany lub ekranowany kabel sieciowy kategorii 5/6 (UTP/STP CAT5e/6) ze standardowymi złączami kabla sieciowego podłączonymi równolegle na obu końcach.





Wprowadzić

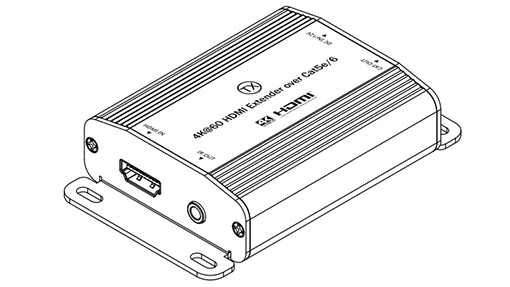

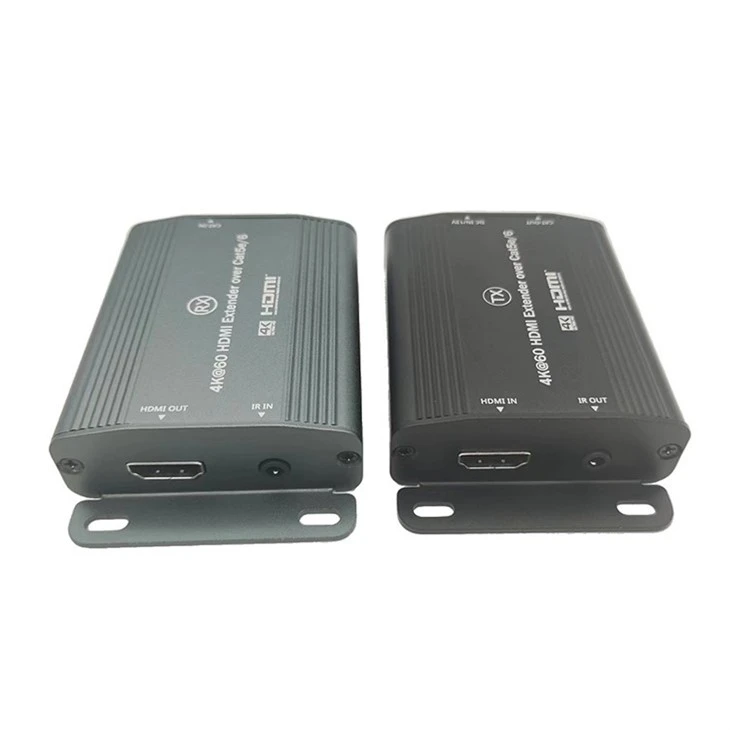

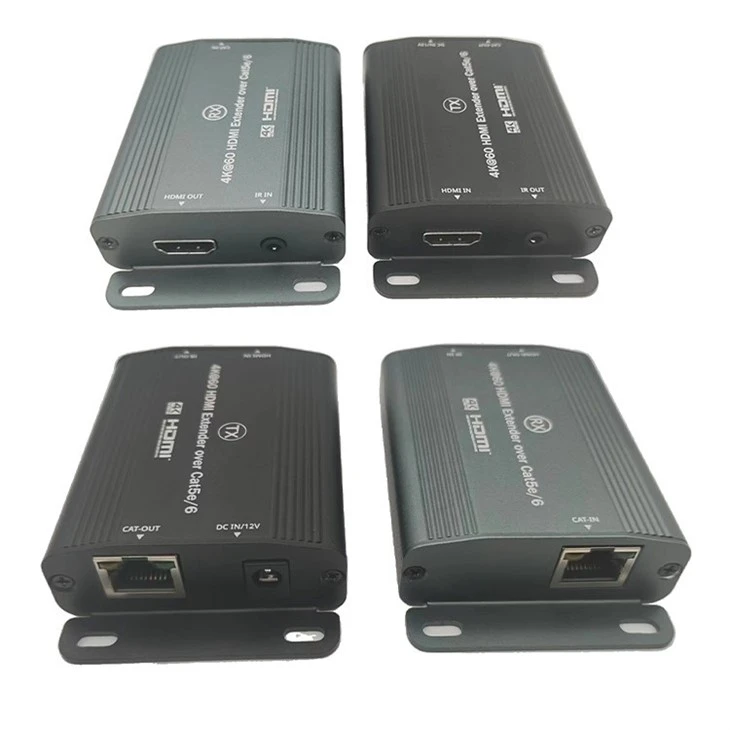

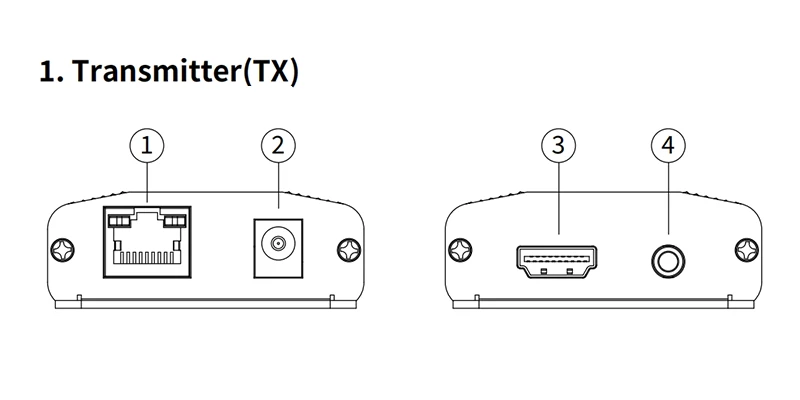

Nadajnik (TX)

①Port wyjściowy RJ45: łączy jednostki główne nadajnika (TX) i odbiornika (RX) za pomocą kabla sieciowego.

②Port wejściowy zasilania: Podłącz standardowy zasilacz DC12V/lA dołączony do tego produktu lub inny standardowy zasilacz spełniający wymagania dotyczące napięcia znamionowego.

③Port wejściowy HDMl: łączy główne źródło sygnału z
nadajnika (TX) za pomocą kabla HDMl.

④Gniazdo przedłużacza nadajnika podczerwieni: Włóż przedłużacz nadajnika podczerwieni dostarczony wraz z produktem i umieść nadajnik podczerwieni jak najbliżej urządzenia odbiorczego, aby przekazywać sygnał podczerwieni z odbiornika.

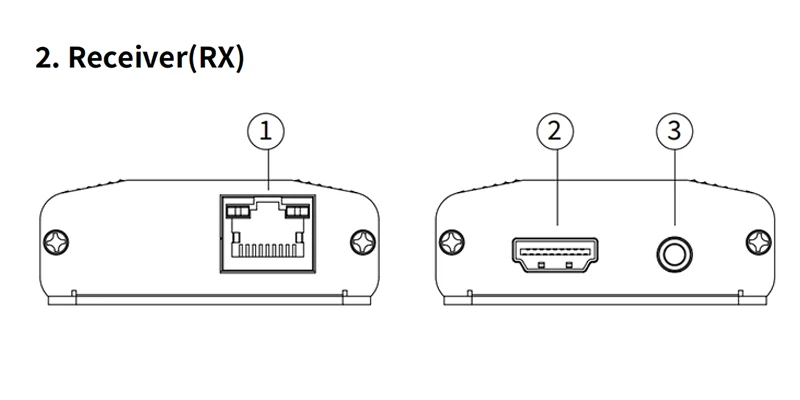

Odbiornik (odbiornik)

①Port wejściowy RJ45: łączy jednostkę główną nadajnika (TX) i odbiornika (RX) za pomocą kabla sieciowego.

②Port HDMlinput: wykorzystuje kabel HDMl do połączenia urządzenia wyświetlającego z jednostką główną odbiornika (RX).

③Gniazdo przedłużacza odbiornika podczerwieni: umożliwia podłączenie dołączonego przedłużacza odbiornika podczerwieni i korzystanie z pilota w zasięgu odbiornika podczerwieni.

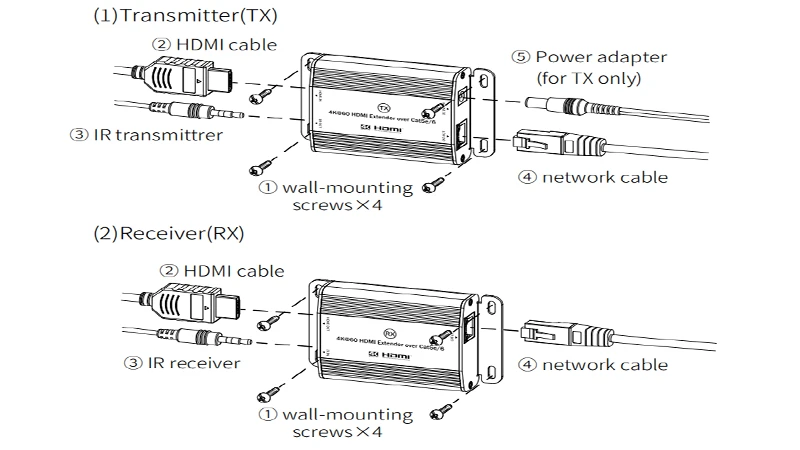

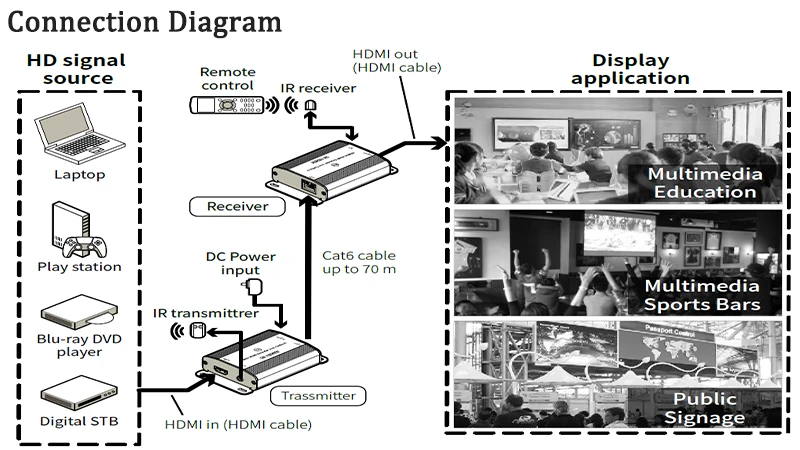

Instalacja i podłączenie

Instrukcje podłączenia:

①Użyj kabli HDM1, aby podłączyć urządzenie źródłowe sygnału do transmisji. ter (TX) i urządzenie wyświetlające do jednostki głównej odbiornika (RX).

②Użyj standardowego kabla sieciowego z nieekranowanym lub ekranowanym kablem CAT5e/6(UTP/STP) i okablowaniem równoległym, aby połączyć jednostkę główną nadajnika (TX) z jednostką główną odbiornika (RX).

③Podłącz przewód zasilający, aby uruchomić i działać automatycznie

Instrukcje zdalnego sterowania na podczerwień:

①Podłącz przedłużacz nadajnika podczerwieni do gniazda lR OUT w nadajniku (TX), a przedłużacz odbiornika podczerwieni do gniazda lR INiack w odbiorniku (RX).

②Głowicę emitera podczerwieni przedłużacza należy umieścić jak najbliżej okienka odbioru podczerwieni urządzenia będącego źródłem sygnału.

③Użyj pilota na podczerwień urządzenia źródłowego sygnału, aby wycelować w głowicę odbiornika podczerwieni, która została prawidłowo podłączona do odbiornika (RX), aby zdalnie wybierać kanały i sterować odtwarzanymi ścieżkami

P: Obraz na ekranie telewizora jest nieprawidłowy, migocze i słychać dźwięk
jąkanie.

Odp.: (1) Sprawdź, czy kabel sieciowy jest prawidłowo zamocowany i czy jego długość mieści się w dozwolonym zakresie.

(2) Wyłącz i włącz koniec TX.

P: Pomarańczowa lampka na złączu RJ45 końcówki RX odbiornika nie świeci się.

Odp.: (1) Sprawdź, czy kabel sieciowy jest standardowym kablem sieciowym z równoległymi połączeniami na obu końcach.

(2) Sprawdź, czy sygnał wejściowy HDM1 na końcu TX jest normalny.

(3) Wyłącz i włącz koniec TX.

P: Pomarańczowa lampka na złączu RJ45 końcówki RX odbiornika miga, ale nie ma sygnału wyjściowego.

Odp.: (1) Sprawdź, czy wyświetlacz obsługuje bieżący tryb sygnału HDM1.

(2) Sprawdź, czy kabel HDMl i wyświetlacz są prawidłowo zamocowane.

(3)Spróbuj odłączyć i ponownie podłączyć kabel sieciowy lub wyłączyć zasilanie i podłączyć kabel sieciowy do końca TX.
