Obszerny przewodnik po jednomodowych-odległościach transmisji modułów optycznych 10G: specyfikacje standardowe, szczegółowe omówienie opcji 2 km i wskazówki dotyczące wyboru pozwalające uniknąć pułapek
W nowoczesnej transmisji sieciowej moduły optyczne są głównymi komponentami łączącymi światłowody z urządzeniami sieciowymi.. 10Jednomodowe-moduły optyczne G, których zalety obejmują szybką transmisję, silne-zdolności przeciwzakłóceniowe i niskie straty, są szeroko stosowane w scenariuszach takich jak sieci kampusowe i centra danych. Odległość transmisji jest kluczowym wskaźnikiem wyboru. Wielu profesjonalistów często myli specyfikacje – na przykład, jakie są standardowe odległości, czy istnieje opcja 2 km i jak dopasować je do scenariuszy. W tym artykule wyjaśnimy podstawową wiedzę, która pomoże każdemu uniknąć błędów w wyborze.
I. Podstawowa wiedza na temat jednomodowych-modułów optycznych 10G
Moduły optyczne jednomodowe-10G korzystają głównie z pakietu SFP+, kompatybilnego z urządzeniami takimi jak przełączniki i serwery, i muszą być używane ze światłowodem jednomodowym 9/125μm OS2. Rdzeń światłowodu jednomodowego-jest niezwykle cienki, co pozwala na realizację tylko jednej ścieżki sygnału optycznego, co skutkuje znacznie mniejszymi stratami w porównaniu ze światłowodem wielomodowym. Jest to klucz do osiągnięcia odległości transmisji na poziomie{{10}kilometrów.
Na odległość transmisji wpływają cztery główne czynniki: długość fali optycznej, moc nadawania, czułość odbiornika i tłumienie łącza światłowodowego.. 1310nm, a 1550 nm to główne długości fal. Specyfikacje branżowe są zgodne z międzynarodowymi standardami IEEE, tworząc wyraźne poziomy odległości, które równoważą wydajność i koszty.
II. Specyfikacje standardowej odległości transmisji głównego nurtu dlaJednomodowe-moduły optyczne 10G
Główne odległości dla jednomodowych modułów optycznych 10G-dostępnych na rynku są zgodne ze standardem IEEE 802.3ae. Cztery główne specyfikacje – 10 km, 20 km, 40 km i 80 km – obejmują wszystkie typowe scenariusze. Ich charakterystyka jest następująca:
Specyfikacja 10 km (10GBASE-LR): najpopularniejsza i-efektywna opcja
Jest to najczęściej stosowana specyfikacja standardowa z najlepszym stosunkiem-wydajności do ceny. Zapewnia odległość transmisji wynoszącą 10 km, wykorzystuje długość fali 1310 nm i nadaje się do połączeń wzajemnych w budynkach kampusowych oraz do okablowania na krótkie{4}} i-średnie odległości w centrach danych. Oferuje silną kompatybilność i dojrzały łańcuch dostaw, co czyni go pierwszym wyborem dla większości przedsiębiorstw i podstawą specyfikacji-na krótkich dystansach.

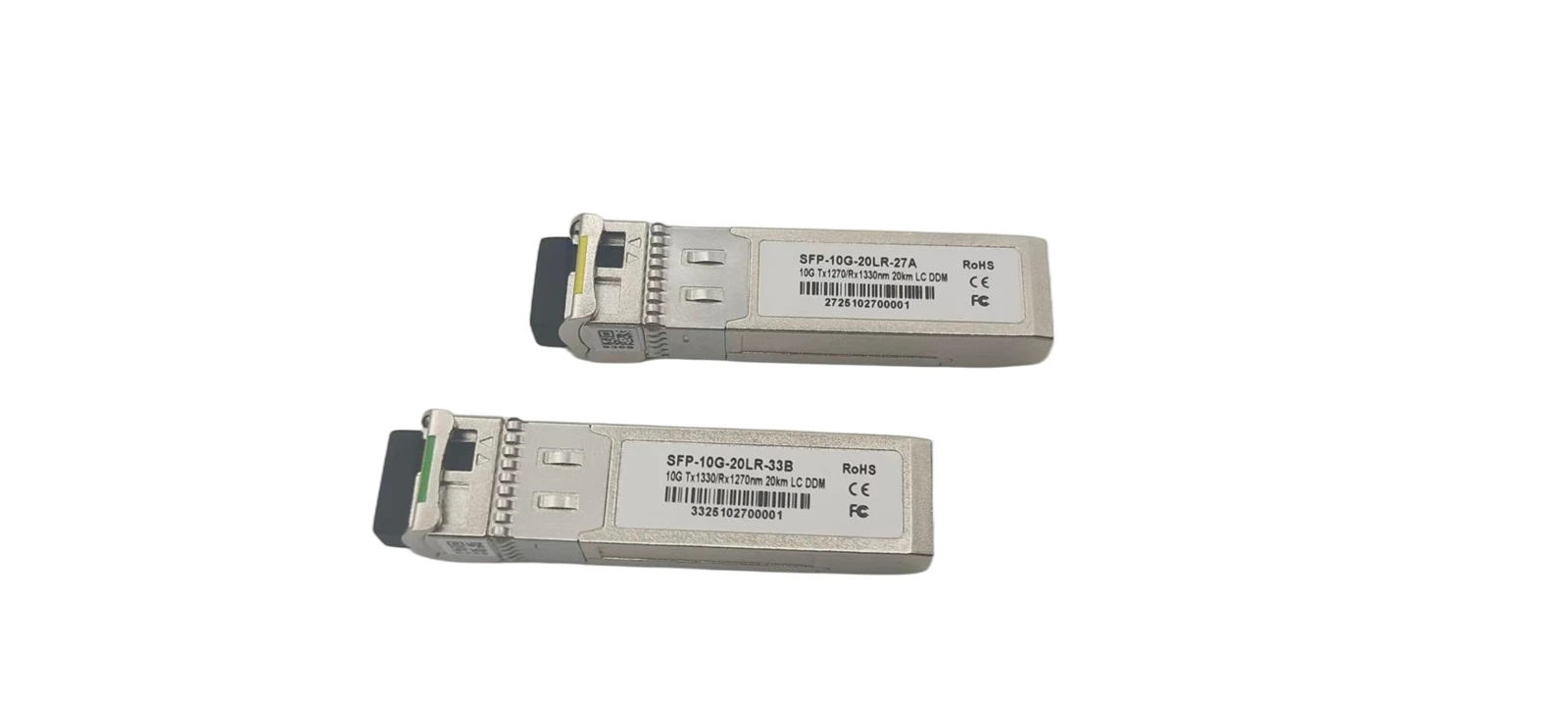

Specyfikacja 20 km: ulepszona opcja przejścia na średnie-odległości
To nie jest podstawowy standard IEEE, ale udoskonalona wersja 10GBASE-LR. Wykorzystuje również długość fali 1310 nm, zwiększając odległość do 20 km poprzez optymalizację mocy. Wypełnia lukę pomiędzy 10 km a 40 km, nadając się do warstw dostępu do sieci metra i połączeń między-kampusami. Może współpracować z modułami o długości 10 km, oferując dużą elastyczność.
Specyfikacja na 40 km (10GBASE-ER): główny koń pociągowy-na długich dystansach
Jest to standardowa specyfikacja-dla transportu długodystansowego z odległością transmisji wynoszącą 40 km. Wykorzystuje długość fali 1550 nm (która charakteryzuje się niższymi stratami), dzięki czemu nadaje się do stosowania w warstwach szkieletu sieci metropolitalnej i połączeniach między-regionalnych. Zwykle nie wymaga dodatkowego sprzętu wzmacniającego optycznego, kosztuje mniej niż 80 km modułów i stanowi podstawowy wybór w przypadku-transmisji na duże odległości.
Specyfikacja 80 km (10GBASE-ZR): maksymalna standardowa opcja-długodystansowego
Jest to standardowa specyfikacja dotycząca najdłuższego zasięgu w trybie jedno-10G, oferująca transmisję na odległość 80 km. Wykorzystuje długość fali 1550nm i ma bardzo wysokie wymagania sprzętowe. Nadaje się do specjalnych scenariuszy, takich jak połączenia-między miastami lub zdalny dosył stacji bazowej. Koszty są wysokie, a zużycie energii znaczne, dlatego nie należy go niepotrzebnie wybierać do rutynowych scenariuszy.
III. Często-zaprzeczana specyfikacja 2 km: kosztowny-efektywny wybór w przypadku krótkich łączy jedno-trybowych
Wiele osób zastanawia się, czy istnieje opcja 2 km dla pojedynczego-trybu 10G. Odpowiedź brzmi: tak. Nie jest częścią podstawowego standardu IEEE 802.3ae, ale opiera się na specyfikacji 10GBASE-LRL w ramach standardu IEEE 802.3aq. Jest on powszechnie nazywany modułem jednomodowym+ 2SFP 10G SFP-i jest-wysoką wartościową opcją w przypadku scenariuszy-na krótkich dystansach.
Moduł ten zazwyczaj wykorzystuje długość fali 1310 nm i jest wyposażony przede wszystkim w interfejs dupleksowy LC. W porównaniu do modułów LR o zasięgu 10 km ma niższą moc nadawania i mniejsze wymagania dotyczące czułości, co skutkuje redukcją kosztów o 10%-30%. Zachowuje-zalety przeciwzakłóceniowe trybu pojedynczego-, wypełniając lukę w zakresie odległości pomiędzy 300 m (tryb wielomodowy) a 10 km (tryb jednomodowy).
Scenariusze jego zastosowań obejmują okablowanie krzyżowe-rack w centrach danych i połączenia między kampusami-na krótkie odległości. W porównaniu do modułów wielomodowych transmituje dalej i ma większą odporność na zakłócenia. W porównaniu do modułów 10 km ma niższy koszt i zużycie energii. Zgodne moduły 2 km mogą współpracować z modułami 10 km. Kupując, traktuj priorytetowo produkty oznaczone jako 10GBASE-LRL, aby zapewnić zgodność.
IV. Kluczowe kwestie dotyczące wyboru jednomodowych-modułów optycznych 10G
Przy wyborze należy kompleksowo uwzględnić scenariusz, koszt i kompatybilność. Zwróć uwagę na 5 kluczowych punktów:
Wybierz odległość w zależności od potrzeb, unikaj zasady „im dłużej, tym lepiej”
Ślepy wybór modułów-o większym zasięgu zwiększa koszty i może potencjalnie spowodować przeciążenie sygnału. Dokładnie zmierz odległość, zarezerwuj margines 10%-20% na utratę łącza. Wybierz 2 km LRL dla dystansów poniżej 2 km, 10 km LR dla dystansów poniżej 10 km, 40 km ER dla 20-40 km i rozważ tylko 80 km ZR dla dystansów przekraczających 40 km.
Dopasuj typ włókna, aby uniknąć niezgodności
Należy go używać ze światłowodem jednomodowym-OS2. Należy bezwzględnie unikać mieszania ze światłowodami wielomodowymi, ponieważ spowoduje to błędy transmisji. Podczas wdrażania postępuj zgodnie ze standardowymi praktykami dotyczącymi okablowania, minimalizuj zagięcia włókien i złącza, aby zmniejszyć straty łącza.
Zwróć uwagę na zgodność ze standardami
W przypadku głównych specyfikacji należy nadać priorytet produktom zgodnym ze standardami IEEE, zapewniając kompatybilność z głównymi markami sprzętu. Unikaj niestandardowych-niestandardowych-modułów marki, aby zmniejszyć przyszłe problemy z konserwacją.
Zważ koszty i wydajność
Mniej niż lub równa 300 m: nadaj priorytet modułom wielomodowym 10G SR (niższy koszt).
300m-2km (z obawami dotyczącymi zakłóceń): Wybierz 2km LRL.
W promieniu 10 km: wybierz 10 km LR.
Długie dystanse: w razie potrzeby wybierz 40 km ER lub 80 km ZR.
Scenariusze przemysłowe: wybierz modele o rozszerzonej temperaturze.
Scenariusze wewnętrzne: wybierz klasę komercyjną.
Zapewnij odpowiednie dopasowanie mocy optycznej
Łącząc ze sobą moduły o różnych specyfikacjach, należy wcześniej sprawdzić moc optyczną. Jeśli moc jest zbyt wysoka, dodaj tłumik, aby mieć pewność, że odbierana moc mieści się w zakresie czułości odbiornika, gwarantując bezstratną transmisję pakietów.
V. Wniosek: Przydatność jest kluczowa
Cztery główne specyfikacje dlaModuły optyczne 10G-jednomodowe– 10 km, 20 km, 40 km i 80 km – obejmują zdecydowaną większość scenariuszy, przy czym LRL o długości 2 km wypełnia lukę-na krótkim dystansie. Podstawową zasadą wyboru jest dopasowanie scenariusza, wyrównanie odległości i zrównoważenie kosztów. Odrzucenie błędnego przekonania, że „im większa odległość, tym lepiej” jest kluczowe dla wyboru odpowiedniego modułu, zapewnienia stabilności sieci i kontroli kosztów.
