W dzisiejszej-erze skupienia się na danych, od stacji bazowych 5G po połączenia między centrami danych i transmisję wideo-wysokiej rozdzielczości, wszystkie autostrady informacyjne opierają się na podstawowym komponencie: nadajniku optycznym.
Będąc „punktem wyjścia” systemu komunikacji optycznej, nadajnik optyczny odpowiada za konwersję sygnałów elektrycznych na sygnały optyczne i sprzęganie ich w światłowodzie. W tym artykule omówiono zasady techniczne, kluczowe komponenty, podstawowe specyfikacje i trendy technologiczne w branży nadajników optycznych na lata 2024–2025.
1. Co to jestNadajnik optyczny?
Nadajnik optyczny to-urządzenie do konwersji elektrooptycznej. W warstwie fizycznej przepływ pracy operacyjnej można podsumować w trzech etapach:
Przetwarzanie wejściowe:Odbiera sygnały elektryczne ze sprzętu sieciowego (takiego jak przełączniki i routery).
Konwersja elektro-optyczna:Moduluje źródło światła (diodę laserową lub diodę LED) poprzez obwód sterownika, przekształcając bity 0/1 sygnału elektrycznego na impulsy świetlne reprezentujące stany włączenia/wyłączenia lub zmiany fazy.
Wyjście sprzęgła:Skutecznie wprowadza światło do światłowodu (jedno-modowego lub wielomodowego-) za pomocą soczewek lub technik bezpośredniego łączenia.

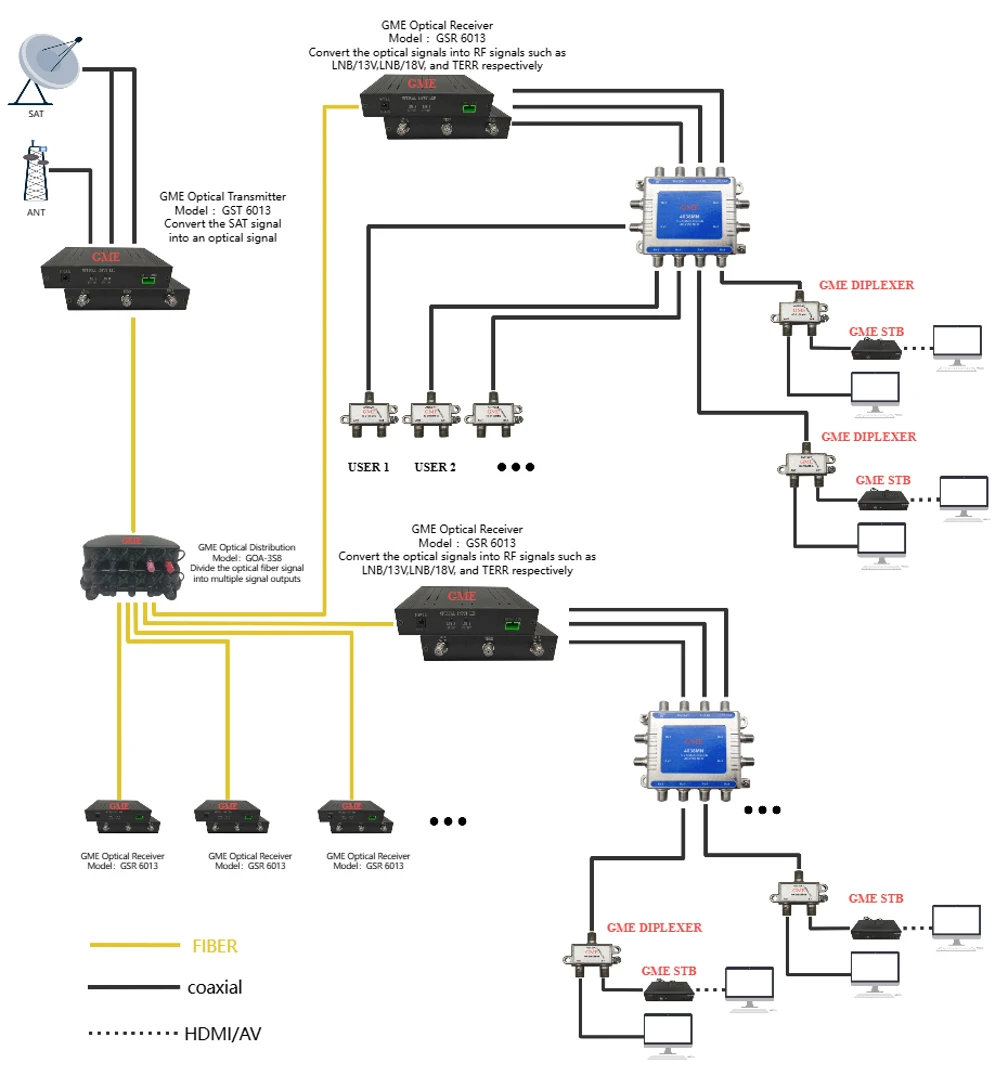

W zależności od scenariusza zastosowania nadajniki są zwykle umieszczane w wymiennych modułach optycznych (takich jak SFP, QSFP-DD, OSFP) lub jako część optycznych nadajników wideo klasy-lub analogowych systemów transmisji światłowodowej.
2. Analiza podstawowych komponentów technologii
Wysokowydajny nadajnik optyczny-składa się głównie z następujących trzech części, które odpowiadają za znaczną część trudności technicznych i kosztów:
2.1 Źródło światła: VCSEL, FP, DFB i EML
Źródło światła określa długość fali, moc i odległość transmisji nadajnika.
VCSEL (laser emitujący pionową-powierzchnię wnęki-):Dominuje w zastosowaniach-na krótkich dystansach (do 100 metrów) z wieloma-trybami, takich jak moduły optyczne SR (krótkiego zasięgu) w centrach danych. Zalety obejmują niskie zużycie energii, niski koszt i łatwość integracji macierzy na dużą-skalę.
FP (laser Fabry-Perota):Używany na wczesnym etapie-w zastosowaniach na krótkich--średnich dystansach; obecnie wycofywane w zastosowaniach o dużej-przepustowości na rzecz laserów DFB.
DFB (Laser z rozproszonym sprzężeniem zwrotnym):Najważniejszy element transmisji-w trybie jednomodowym. Osiąga pojedynczy sygnał wyjściowy w trybie podłużnym poprzez wbudowaną-siatkę, co skutkuje wąską szerokością widmową linii i niską karą za dyspersję, odpowiednią dla odległości od 10 km do 80 km w sieciach metra i długodystansowych-linii miejskich.
EML (laser modulowany-elektroabsorpcyjnie):Obecnie główny wybór w przypadku-szybkich sieci szkieletowych 400G/800G. Integruje laser z modulatorem-elektroabsorpcji, eliminując efekt „ćwierkania” związany z laserami bezpośrednio modulowanymi (DML) przy wysokich częstotliwościach, obsługując pojedynczą-długość fali wynoszącą 100 Gb/s i więcej.
2.2 Obwód sterownika
Diody laserowe wymagają stabilnego prądu polaryzacji i prądu modulacji. Chipy sterownika w-szybkich nadajnikach wymagają wysokiej liniowości (szczególnie w przypadku modulacji PAM4) i niskiego zużycia energii. Wraz ze wzrostem prędkości do 112 Gb/s, a nawet 224 Gb/s, konstrukcja układu sterownika stała się krytycznym wąskim gardłem ograniczającym wydajność nadajnika.
2.3 Opakowanie i sprzęgło optyczne
Precyzja pakowania nadajników musi osiągnąć poziom sub-mikronowy. W przypadku krzemowych nadajników fotonicznych (Silicon Photonics) często stosuje się technologię flip-chipów w celu zintegrowania chipa laserowego z krzemowym-chipem fotonicznym, łącząc światło z falowodem poprzez sprzężenie krawędziowe lub sprzężenie siatkowe.
3. Kluczowe wskaźniki wydajności
Podczas oceny lub wyborunadajniki optyczneinżynierowie powinni skupić się na następujących kluczowych parametrach:
Długość fali:850 nm (tryb wielo-), 1310 nm (zero dyspersji), 1550 nm (najniższa strata). Technologie CWDM i DWDM wykorzystują wiele długości fal od 1260 nm do 1650 nm do multipleksowania z podziałem długości fali.
Wyjściowa moc optyczna:Zwykle mierzony w dBm. Większe odległości transmisji wymagają większej mocy wyjściowej, która musi być utrzymywana poniżej progu efektu nieliniowego światłowodu.
Współczynnik wymierania (ER):Stosunek średniej mocy optycznej dla logicznej „1” do logicznej „0”. Wyższy współczynnik ekstynkcji skutkuje lepszym stosunkiem sygnału-do-szumu w odbiorniku i niższym współczynnikiem błędów bitowych (BER).
Schemat oka:Intuicyjny miernik jakości sygnału. W przypadku testowania-szybkiego nadajnika schemat oka musi być zgodny ze standardami IEEE lub specyfikacjami maski na oczy MSA (Multi-Source Agreement), zapewniając minimalny nadmiar drgań i szumów.
Środkowa długość fali i szerokość widmowa:W przypadku systemów DWDM długość fali nadajnika musi odpowiadać siatce określonej przez ITU-T. Węższa szerokość widmowa zwiększa tolerancję na dyspersję chromatyczną.
4. Trendy w branży: ewolucja od 400G do 1,6T
Kierując się wykładniczym wzrostem zapotrzebowania na przepustowość wynikającym ze szkoleń w zakresie modeli sztucznej inteligencji i przetwarzania w chmurze,nadajnik optycznytechnologia przechodzi bezprecedensowe zmiany:
4.1 Nadejście ery pojedynczej-fali 200 G
Obecnie wdrażane są moduły optyczne 800G na dużą skalę, wykorzystując wewnętrznie architektury nadajników, takie jak 8x100 Gb/s lub 4x200 Gb/s. Wiodący producenci w branży opracowują pojedyncze-długości fali 200G EML i krzemowe modulatory fotoniczne, torując drogę modułom optycznym 1,6T.
4.2 Przyspieszona komercjalizacja fotoniki krzemowej
Tradycyjne dyskretne nadajniki (DFB z oddzielnym modulatorem) borykają się z wąskimi gardłami związanymi z kosztami i integracją o dużej-gęstości. Fotonika krzemowa wykorzystuje procesy CMOS do integracji modulatorów na podłożu krzemowym w połączeniu z zewnętrznymi lub hybrydowymi-zintegrowanymi laserami III-V, uzyskując-wydajność i niski-koszt integracji fotonicznej na dużą-skalową skalę.
4.3 Optyka wtykowa do napędu liniowego (LPO) i optyka-w opakowaniu zbiorczym (CPO)
Aby zmniejszyć zużycie energii w centrach obliczeniowych AI, pojawia się technologia LPO. Nadajniki LPO eliminują tradycyjny procesor DSP (Digital Signal Processor), wykorzystując liniowe chipy sterownika do bezpośredniego sterowania laserem, zmniejszając zużycie energii o około 50%. Patrząc dalej w przyszłość, technologia CPO ma na celu połączenie nadajników optycznych z chipem przełączającym, zasadniczo rozwiązując problem utraty sygnału elektrycznego o-wysokiej częstotliwości w ścieżkach PCB.
4.4 Przełomy w dziedzinie cienkowarstwowego-niobianu litu (TFLN)
W pogoni za większą przepustowością i niższym zużyciem energii,-cienkowarstwowe modulatory niobianu litu stały się gorącym punktem badawczym. Oferują doskonałą liniowość i dużą szerokość pasma w porównaniu z krzemowymi modulatorami fotonicznymi i modulatorami InP, dzięki czemu mogą odegrać znaczącą rolę w nadajnikach nowej-generacji 1,6T/3,2T.
5. Wniosek
Nadajnik optyczny to nie tylko fizyczny punkt wyjścia komunikacji optycznej, ale także „rdzeniowy silnik” określający przepustowość sieci, odległość transmisji i koszt systemu.
W przypadku użytkowników przemysłowych przy wyborze rozwiązań w zakresie przetworników optycznych istotne jest, aby patrzeć nie tylko na parametr „szybkości”. Kompleksowa ocena powinna obejmować:
Scenariusz zastosowania:Połączenia wzajemne na krótkich dystansach w centrach danych a telekomunikacyjne sieci szkieletowe-na duże odległości.
Struktura kosztów:Rozwiązania VCSEL nadają się do zastosowań-na małą skalę-na dużą skalę; Fotonika EML i krzemowa są odpowiednie w scenariuszach-wysokiej wydajności.
Niezawodność łańcucha dostaw:Możliwości wykorzystania szybkich-chipów laserowych są nadal ograniczone. Wybór producentów posiadających niezależne możliwości badawczo-rozwojowe dotyczące chipów lub stabilnych łańcuchów dostaw ma kluczowe znaczenie.
Wraz z eksplozją zapotrzebowania na moc obliczeniową sztucznej inteligencji branża komunikacji optycznej przechodzi od tradycyjnego modelu „optyki napędzającej energię elektryczną” do nowej ery „sieci definiujących optykę”. Jako punkt wyjścia dla sieci optycznej, każdy skok technologiczny w nadajnikach optycznych określi pułap przepustowości dla następnej generacji inteligentnej infrastruktury cyfrowej.
