Ponieważ w 2024 r. globalny rynek sprzętu do satelitarnych stacji naziemnych osiągnie wartość 12,71 miliarda dolarów, nowy typ odbiornika optycznego SAT-IF staje się centralnym punktem branży.

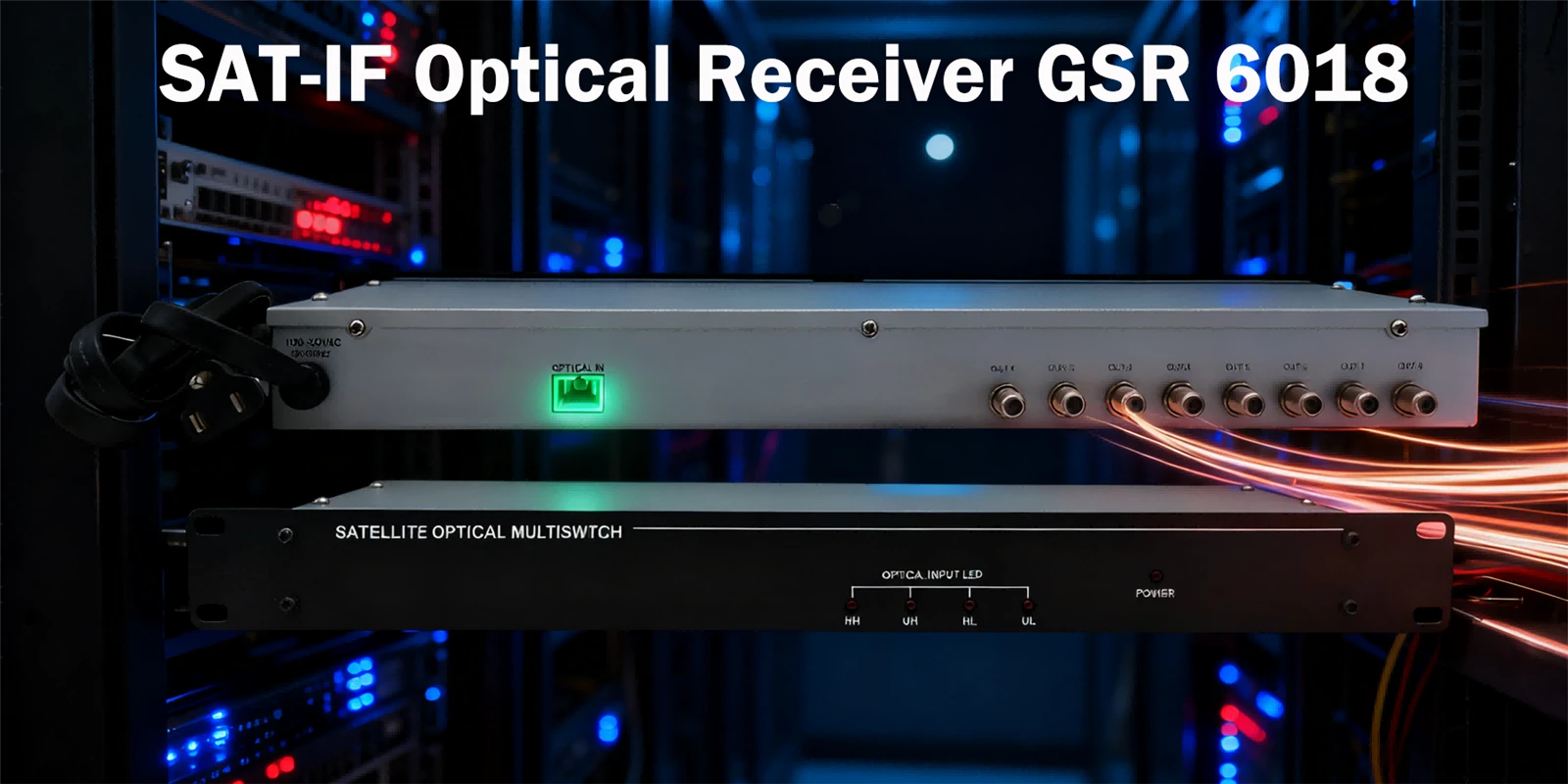

W ostatnim czasie nastąpił przełom technologiczny w dziedzinie komunikacji satelitarnej – tzw Odbiornik optyczny SAT-IFznacząco poprawia wydajność transmisji i jakość sygnałów satelitarnych dzięki wysoce zintegrowanej konstrukcji. To urządzenie może konwertować wszystkie analogowe sygnały satelitarne pasma L-(SAT-IF) odbierane przez antenę satelitarną LNB na sygnały optyczne, umożliwiając w pełni przezroczystą-jakość-na duże odległości przez światłowód.
01 Zasada techniczna: Kluczowe ogniwo konwersji optoelektronicznej
Odbiornik optyczny SAT-IF odgrywa kluczową rolę w systemach komunikacji satelitarnej, pełniąc funkcję podstawowego urządzenia przetwarzającego sygnały podczas transmisji z satelity do stacji naziemnej.
Tradycyjne architektury odbiorników zazwyczaj wykorzystują strukturę superheterodynową. Sygnał wejściowy RF przechodzi najpierw przez filtr RF, a następnie przez wzmacniacz o niskim{{1}szumach (LNA).
Następnie sygnał jest miksowany z przestrajalnym wejściem LO w mikserze, przekształcając go na pasmo częstotliwości pośredniej (IF).
Z kolei nowy odbiornik optyczny SAT-IF wykorzystuje architekturę bezpośredniej konwersji-w dół, wykorzystując dwie pary zbalansowanych odbiorników i optyczną hybrydę 90-stopniową do optycznej detekcji I/Q.
Ten skok technologiczny umożliwia pracę urządzenia w szerokim paśmie częstotliwości 950~2600 MHz, obejmującym prawie wszystkie analogowe sygnały satelitarne w paśmie L-.
Fotodetektory przekształcają światło w energię elektryczną poprzez efekt fotoelektryczny, który jest podstawową zasadą działania odbiorników optycznych. Opierając się na tym,Odbiornik optyczny SAT-IFzapewnia wysoką-wierność transmisji sygnału dzięki doskonałej liniowości i płaskości.
02 Zalety wydajności: wiele przełomowych innowacji
Odbiornik optyczny SAT-IF wykazuje szereg imponujących właściwości użytkowych. Biorąc za przykład typowy produkt dostępny na rynku, oferuje on szeroki zakres możliwości odbioru optycznej mocy wejściowej od -18 do +3 dBm.
Tak szeroki zakres wejściowy pozwala urządzeniu dostosować się do sygnałów wejściowych o różnej mocy, zapewniając stabilną pracę w różnych środowiskach.
Jeśli chodzi o parametry RF, odbiornik optyczny SAT-IF może pracować w zakresie częstotliwości 45~2150 MHz, osiągając wysoki poziom płaskości wynoszący ±1 dB.
Oznacza to, że reakcja urządzenia na sygnały o różnych częstotliwościach jest niezwykle spójna w całym paśmie roboczym, bez znaczących wahań.
Urządzenie charakteryzuje się współczynnikiem nośnej-do-szumu (CNR) większym lub równym 50 dB, kompozytem drugiego rzędu (CSO) większym lub równym 65 dB i kompozytowym potrójnym rytmem (CTB) większym lub równym 62 dB. Te trzy wskaźniki mają kluczowe znaczenie dla zapewnienia jakości sygnału, a wysokie wartości gwarantują wysoką integralność sygnału podczas transmisji.
Odbiornik optyczny SAT-IF wykorzystuje również aktywne wzmacniacze GaAs i technologię-ultraszumową, znacznie redukującą szumy wprowadzane podczas przetwarzania sygnału i poprawiającą czystość sygnału.
03 Scenariusze zastosowań: od integracji Triple-Play do komunikacji morskiej
Odbiornik optyczny SAT-IF demonstruje swoją wyjątkową wartość w wielu scenariuszach.
Integracja Triple-play to ważny obszar zastosowań. Firma Zhuhai Jiesheng Electronic Technology Co., Ltd. specjalnie opracowała w tym celu odbiornik optyczny SAT-IF dla sieci FTTH (Fiber To The Home).
Obsługuje częstotliwości robocze 45-1000 MHz, 45-2150 MHz i 45-2400 MHz, spełniając potrzeby jednoczesnej transmisji danych, głosu i sygnałów wideo.
W satelitarnych łączach światłowodowych łącza w górę/w dół pasma L- urządzenia te zapewniają najtańsze-w branży rozwiązanie.
Produkty serii FWT/R–2600S firmy Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. mogą przesyłać wszystkie analogowe sygnały satelitarne w paśmie L-, zapewniając operatorom sieci wysokiej-jakości-rozwiązania do transmisji na duże odległości.
Z technologii tej korzystają także morskie satelitarne systemy dystrybucji światłowodów. Podczas żeglugi morskiej statki mogą stabilnie odbierać sygnały satelitarne i rozprowadzać je za pomocą światłowodów do różnych punktów wykorzystania za pośrednictwem odbiornika optycznego SAT-IF.
Co więcej, satelitarne systemy dystrybucji światłowodowej w paśmie L-w budynkach stanowią kolejny ważny scenariusz zastosowania odbiornika optycznego SAT-IF. W dużych kompleksach budynków dystrybucja sygnałów satelitarnych za pomocą światłowodów może skutecznie uniknąć problemów z tłumieniem sygnału, typowych dla tradycyjnej transmisji kablem miedzianym.
04 Perspektywy rynku: wejście w okres szybkiego wzrostu
Z analiz rynkowych wynika, że światowy rynek sprzętu naziemnych stacji satelitarnych wchodzi w okres szybkiego wzrostu. Wielkość rynku osiągnęła 12,71 miliarda dolarów w 2024 roku i oczekuje się, że do 2025 roku osiągnie 13,33 miliarda dolarów.
Przewiduje się, że do 2033 r. światowy rynek sprzętu naziemnych stacji satelitarnych osiągnie wartość 19,55 miliarda dolarów, przy złożonej rocznej stopie wzrostu (CAGR) wynoszącej 4,9% w latach 2025–2033.
Na rosnące zapotrzebowanie wpływa kilka czynnikówOdbiorniki optyczne SAT-IF. Należą do nich rosnące zapotrzebowanie na satelity-pasma Ku i Ka oraz rosnące wykorzystanie pojazdów autonomicznych w sektorze wojskowym i komercyjnym.
W 2024 r. ponad 4500 działających satelitów wygenerowało rosnące zapotrzebowanie na kompatybilną infrastrukturę stacji naziemnych.
Innowacje technologiczne są również kluczowym czynnikiem napędzającym rozwój rynku. W porównaniu do stacjonarnych systemów satelitarnych, systemy HTS (satelity o dużej przepustowości) mogą wykorzystywać te same częstotliwości na orbicie.
Satelity te są wdrażane głównie w celu świadczenia usług szerokopasmowego dostępu do Internetu na obszarach słabiej połączonych lub słabo rozwiniętych.
Jeśli chodzi o dystrybucję regionalną, w 2024 r. na Amerykę Północną przypadało ponad 35% światowych obiektów, na czele z NASA i prywatnymi firmami, takimi jak SpaceX i Amazon Kuiper.
Region Azji-Pacyfiku również odnotowuje szybki rozwój, czego dowodem jest współpraca pomiędzy Sivers Semiconductors i południowokoreańską firmą Doosan Company.
05 Rozwój korporacyjny: współpraca staje się głównym trendem
W obliczu tego wschodzącego rynku duże firmy aktywnie realizują strategiczne układy.
Sivers Semiconductors i Doosan Company ogłosiły niedawno współpracę przy opracowywaniu paneli sterowanych elektronicznie (ESA) w paśmie Ka- do komunikacji satelitarnej (SATCOM).
Ta współpraca o wartości 1,5 miliona dolarów sfinansuje projektowanie i rozwój zaawansowanych systemów antenowych zasilanych przez nadchodzący, szeroko sprzedawany układ scalony SATCOM Beamforming Integrated Circuit (BFIC) firmy Sivers.
Ta współpraca stanowi dla Sivers kamień milowy w poszerzaniu swojej obecności na światowym rynku SATCOM.
W dziedzinie odbiorników optycznych SAT-IF chińskie firmy, takie jak Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. i Zhuhai Jiesheng Electronic Technology Co., Ltd., wprowadziły już na rynek produkty komercyjne.
Zhuhai Jiesheng ElectronicsOdbiornik optyczny SAT-IFma kompaktową obudowę (113x57x25mm), waży tylko 110g i zużywa mniej niż 2W mocy. Ta kompaktowa konstrukcja ułatwia instalację, a także zmniejsza zużycie energii.
Globalni gracze, tacy jak Gilat Satellite Networks i Hughes Network Systems, również aktywnie pozycjonują się na tym polu.
W czerwcu 2022 r. firma Hughes Network Systems pomyślnie przetestowała satelity 5G za pośrednictwem sieci naziemnej systemu Jupiter.
Rozwój ten potwierdził kompatybilność technologii z systemami 5G Open Radio Access, otwierając możliwości integracji odbiorników optycznych SAT-IF z sieciami 5G.
Konkurencja w branży komunikacji satelitarnej rozciąga się od przestrzeni kosmicznej po ziemię. W miarę pogłębiania się współpracy międzynarodowej, takiej jak ta pomiędzy Sivers i Doosan, nowe technologie, takie jak panele ESA w paśmie Ka-, będą szybko wprowadzane na rynek.
W nadchodzących latach zastosowanie odbiorników optycznych SAT-IF rozszerzy się z dziedzin specjalistycznych na szersze scenariusze cywilne, stając się istotnym elementem łączenia zintegrowanych sieci naziemnych-powietrznych-kosmicznych.
