TheNadajnik optyczny SAT-IFto profesjonalny sprzęt zaprojektowany specjalnie do światłowodowej transmisji sygnałów satelitarnych o częstotliwości pośredniej. Konwertuje sygnały-o wysokiej częstotliwości (950-2600 MHz) odbierane przez anteny satelitarne na sygnały optyczne, umożliwiając-jakość transmisji na duże-odległości przez światłowód jedno{8}}modowy. Tego typu sprzęt odgrywa kluczową rolę we współczesnych sieciach komunikacyjnych. Szczególnie w związku z powszechnym przyjęciem usług triple-play i FTTH, nadajnik optyczny SAT-IF, znany ze swojej doskonałej wydajności, stał się niezbędnym rozwiązaniem transmisyjnym w takich dziedzinach jak CATV i komunikacja satelitarna.
Zalety wydajności
Wyjątkowa-wyjątkowa wydajność w zakresie pasma częstotliwości
Nadajniki optyczne SAT-IF obsługują niezwykle szeroki zakres częstotliwości. Typowe modele obsługują wiele pasm, np. 45-1000 MHz i 950-2150 MHz i 45–2400 MHz, a niektóre produkty z najwyższej półki obsługują nawet pracę szerokopasmową w zakresie 50–3000 MHz. Ta szerokopasmowa charakterystyka umożliwia jednoczesną transmisję sygnałów telewizji CATV i sygnałów satelitarnych SAT-IF, spełniając zapotrzebowanie na jednoczesną transmisję wielu usług.
Doskonała liniowość i parametry transmisji
Wykorzystując współosiowe miniaturowe lasery w obudowie DFB i obwody wzmacniające o wysokiej-liniowości,Nadajniki optyczne SAT-IFzapewniają wyjątkową wydajność transmisji. Typowe parametry obejmują:
- Stosunek nośnej-do{{1}szumu (CNR) większy lub równy 52 dB
- Kompozyt drugiego rzędu (CSO) Większy lub równy 65 dB
- Kompozytowe potrójne uderzenie (CTB) Większe lub równe 62 dB
- Płaskość odpowiedzi w granicach ±1dB
Te wskaźniki zapewniają zachowanie integralności sygnału nawet w przypadku transmisji na duże-odległości.
Elastyczna konfiguracja i wysoka niezawodność
Przetworniki optyczne SAT-IF oferują wiele opcji konfiguracji:
Opcjonalne długości fal optycznych: Długości fal 1310 nm, 1550 nm lub CWDM.
Regulowana wyjściowa moc optyczna: Od 2 mW do 30 mW.
Podwójne redundantne zasilacze: Obsługuje-hot swap, zwiększając niezawodność systemu.
Regulowane tłumienie SBS: Zdolność tłumienia SBS-z możliwością regulacji w terenie, większa niż 17 dBm.
Możliwość dostosowania do środowiska i odległość transmisji
Znajdujące się w obudowie odlewanej ciśnieniowo ze stopu aluminium-w celu skutecznego odprowadzania ciepła, są dostępne zarówno w konfiguracjach do montażu na biurku, jak i do montażu w szafie-. Jeśli chodzi o odległość transmisji, standardowe wyposażenie obsługuje łącza do 60 kilometrów. Niektóre technologie wojskowe-obsługują nawet natychmiastowe przełączanie tras, automatycznie przełączając się na ścieżkę zapasową w przypadku krytycznej awarii łącza komunikacyjnego.
Scenariusze zastosowań
Sieci telekomunikacyjne i usługi Triple-Play

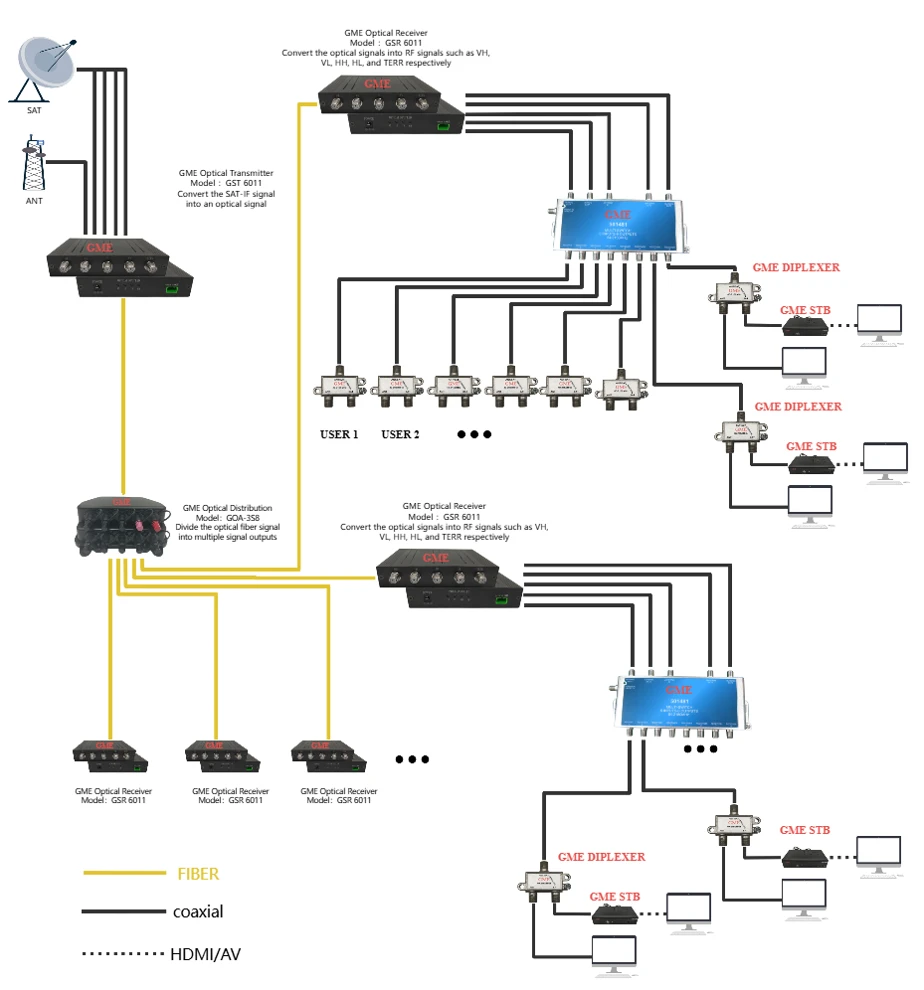

W sieciach FTTH nadajnik optyczny SAT-IF jest używany do ujednoliconej transmisji sygnałów CATV i sygnałów telewizji satelitarnej. Obsługuje aplikacje triple-play, umożliwiające jednoczesną transmisję programów telewizyjnych, danych szerokopasmowych i sygnałów głosowych, co czyni go głównym elementem nowoczesnych kompleksów mieszkalnych i systemów telewizyjnych dla grup hotelowych.
Systemy komunikacji satelitarnej
W łączności satelitarnej tzwNadajnik optyczny SAT-IFjest używany w łączach światłowodowych łącza w górę/w dół w paśmie L-, szczególnie w przypadku połączenia między naziemną stacją satelitarną a jednostką wewnętrzną. Umożliwia transparentną transmisję analogowego sygnału satelitarnego w pełnym pasmie L-, odbieranego przez antenę LNB za pośrednictwem światłowodu, zastępując tradycyjne rozwiązania kabla koncentrycznego.
Zastosowania profesjonalne i specjalne
Satelitarne systemy dystrybucji światłowodów na statkach oceanicznych-
Nadmiarowe architektury pierścieniowe
Transmisja sygnału radarowego-wojskowej komunikacji cywilnej
Segmentacja węzłów DWDM
Te scenariusze zastosowań w pełni wykorzystują zalety transmisji światłowodowej: odporność na zakłócenia elektromagnetyczne, ochronę odgromową i zwiększone bezpieczeństwo.
Zastosowania obronne i wojskowe
W sektorze wojskowym podobne technologie SAT są wykorzystywane w systemach szkoleniowych, np. wiele zintegrowanych systemów laserowych, zapewniających rozwiązania szkoleniowe z podwójną wiązką-widzialnej i podczerwonej. Technologia cyfrowej częstotliwości pośredniej zapewnia kluczową odporność komunikacji obronnej.
Streszczenie
Nadajnik optyczny SAT-IF, wykorzystujący szerokie pasmo, wysoką liniowość, duże odległości transmisji i doskonałą jakość sygnału, stał się nieodzownym elementem nowoczesnych sieci komunikacyjnych. Niezależnie od tego, czy chodzi o cywilne sieci komunikacyjne, czy o profesjonalne systemy komunikacji satelitarnej, zapewnia niezawodne i wydajne rozwiązania w zakresie transmisji sygnału, spełniając rosnące zapotrzebowanie na-wysokiej jakości transmisję wideo i danych. Wraz z rozwojem technologii 5G i IoT elastyczna konfiguracja i solidne działanie nadajnika optycznego SAT-IF zapewnią jego dalszą kluczową rolę w przyszłej infrastrukturze komunikacyjnej.
