We współczesnych szerokopasmowych sieciach dostępowychFTTH (światłowód do domu)stało się dominującym rozwiązaniem wdrożeniowym. Ponieważ zapotrzebowanie konsumentów na-wideo w wysokiej rozdzielczości, telewizję interaktywną i-szybki internet stale rośnie,Odbiornik AGC CATV (odbiornik telewizji kablowej z automatyczną regulacją wzmocnienia)odgrywa coraz bardziej kluczową rolę w systemach FTTH. Ten artykuł zawiera kompleksowy przegląd zasad działania, zalet technicznych, scenariuszy zastosowań i trendów branżowych odbiornika CATV FTTH AGC,-pomagając czytelnikom w pełni zrozumieć ten istotny element sieci.
Co to jest odbiornik CATV FTTH AGC?

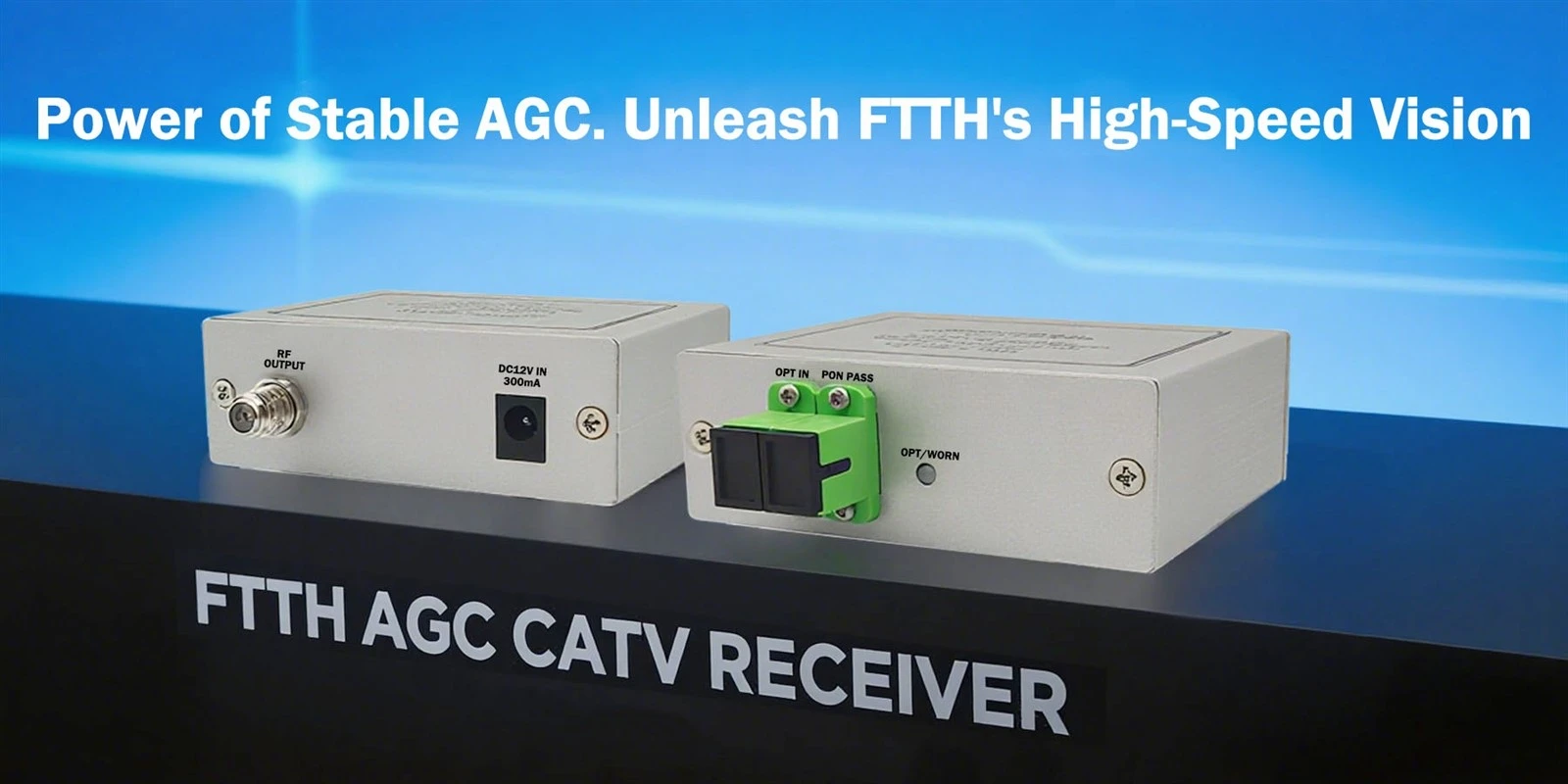

JakiśOdbiornik telewizji kablowej FTTH AGCto wyspecjalizowane urządzenie do odbioru sygnału RF (częstotliwości radiowej) przeznaczone do stosowania w sieciach światłowodowych-do--domowych. Konwertuje analogowe lub cyfrowe sygnały CATV przesyłane przez światłowód z powrotem na sygnały RF zgodne z dystrybucją za pomocą kabla koncentrycznego, umożliwiając dostarczanie-urządzeń użytkowników końcowych, takich jak dekodery i telewizory.
Termin „AGC„ oznaczaAutomatyczna kontrola wzmocnienia, technika dynamicznego wzmacniania sygnału, która zapewnia stabilne poziomy sygnału wyjściowego-nawet przy wahaniach wejściowej mocy optycznej-w ten sposób utrzymując wysoką-jakość transmisji wideo.
Jak to działa: uproszczony przegląd
Odbiór sygnału optycznego: Urządzenie odbiera sygnały optyczne CATV (zwykle o długości fali 1550 nm) za pośrednictwem standardowych interfejsów światłowodowych, takich jak SC/APC, z OLT (terminal linii optycznej) lub optyczny punkt dystrybucji.
Opto-konwersja elektroniczna: Zintegrowany fotodetektor PIN lub APD przetwarza sygnał optyczny na sygnał elektryczny.
Przetwarzanie AGC: Obwód automatycznej kontroli wzmocnienia dynamicznie dostosowuje wzmocnienie wzmacniacza w oparciu o przychodzącą moc optyczną, stabilizując poziom wyjściowy RF w standardowych zakresach (np. 75 ± 3 dBµV).
Wyjście RF: Przetworzony sygnał RF jest dostarczany przez złącze typu F-do-domowej koncentrycznej sieci dystrybucyjnej użytkownika.
Dlaczego AGC jest tak krytyczna?
W rzeczywistych-światach wdrożeniach FTTH różnice w długości łącza światłowodowego, współczynnikach podziału i temperaturze otoczenia mogą powodować znaczne różnice w odbieranej mocy optycznej pomiędzy punktami końcowymi użytkowników. Bez AGC:
Niska moc optyczna→ Zmniejszony stosunek sygnału-do-szumu → Śnieg wideo lub pikselizacja;
Wysoka moc optyczna→ Nasycenie wzmacniacza → Zniekształcenia sygnału i zakłócenia intermodulacyjne.
Odbiornik CATV-z funkcją AGC automatycznie kompensuje te wahania,znacznie zwiększając niezawodność systemu i zapewniając spójne doświadczenie użytkownika-szczególnie istotne w dużych-podzielonych sieciach PON (np. 1:64 lub więcej).
Kluczowe specyfikacje techniczne i kryteria wyboru
| Parametr | Typowa wartość/zakres | Notatki |
|---|---|---|
| Długość fali wejściowej | 1550 nm | Kompatybilny ze wzmacniaczami EDFA |
| Zakres mocy wejściowej optycznej | -10 do +2 dBm (efektywny zakres AGC) | Preferowany szerszy zakres |
| Poziom wyjściowy RF | 75 ± 3 dBµV | Zgodny z normami takimi jak GY/T 106-1999 |
| Zakres częstotliwości | 47–862 MHz lub 54–1002 MHz | Obsługuje pełne spektrum kanałów CATV |
| C/N (stosunek nośnej-do-szumu) | Większy lub równy 50 dB | Kluczowy wskaźnik jakości sygnału |
| GUS/CTB | Mniej niż lub równo -65 dBc | Mierzy zniekształcenia nieliniowe |
Wybierając odbiornik, nadaj priorytet zakresowi dynamiki AGC, płaskości sygnału wyjściowego, niezawodności i obsłudze protokołów zdalnego zarządzania (np. SNMP lub TR-069).
Scenariusze zastosowań
Sieci Triple-Play FTTH: Jednoczesne dostarczanie usług transmisji danych, głosu i telewizji kablowej;
Ulepszenia światłowodyzacji sieci HFC: Wymiana starszych wzmacniaczy koncentrycznych w celu zwiększenia przepustowości i zasięgu;
Nowe osiedla mieszkaniowe / inteligentne społeczności: wdrażany standardowo w-domowych jednostkach końcowych;
Hotele, kompleksy apartamentowe (MDU): Scentralizowane wdrożenie zmniejsza koszty operacyjne.
Trendy branżowe i perspektywy na przyszłość
Ewolucja w kierunku DOCSIS 4.0 i 10G-PON: Odbiorniki muszą obsługiwać większe szerokości pasma i zaawansowane schematy modulacji;
Inteligentne zdalne zarządzanie: Integracja z modułami IoT w celu-raportowania stanu w czasie rzeczywistym i konserwacji predykcyjnej;
Miniaturyzacja i niskie zużycie energii: Spełnianie wymagań estetycznych i-efektywności energetycznej w budynkach mieszkalnych;
Obsługa transmisji w rozdzielczości 4K/8K Ultra-HD: Wymaganie lepszych stosunków C/N i wydajności liniowości.
