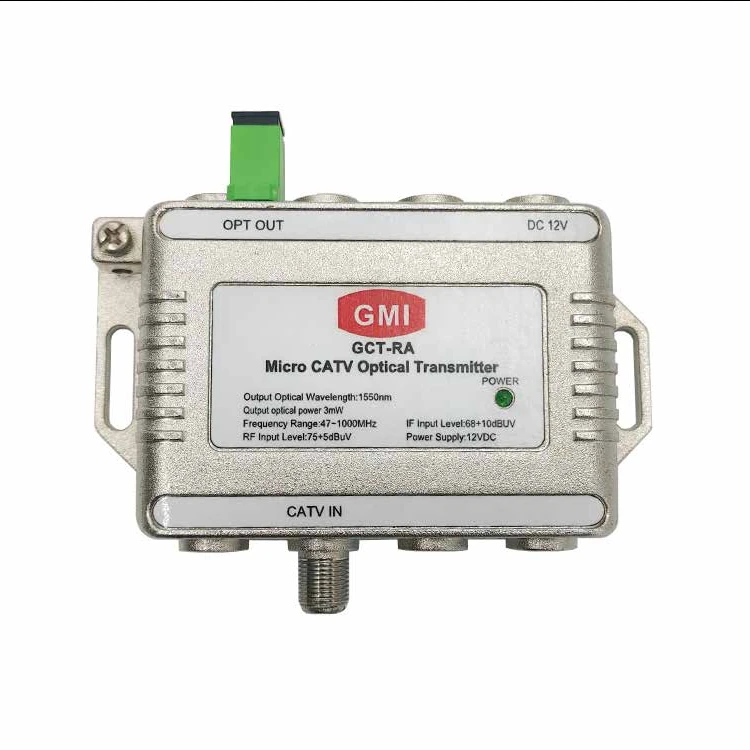

A Nadajnik optyczny CATVto urządzenie używane wSieci telewizji kablowej (CATV)Aby przekonwertować elektryczne sygnały RF (częstotliwość radiowa) na sygnały optyczne do transmisji nad kablami światłowodowymi. Technologia ta jest niezbędna do nowoczesnych systemów dystrybucji telewizji kablowej, umożliwiając długoterminowe dostarczanie sygnału wysokiej jakości przy minimalnej straty i zakłóceniu.
Jak to działa:
Wejście sygnału RF:Nadajnik odbiera sygnały RF z głowy telewizji kablowej, który zawiera wiele kanałów telewizyjnych i sygnałów danych.
Modulacja laserowa:Sygnał RF moduluje laser o dużej mocy, zwykle używaBezpośrednia modulacja(w przypadku tańszych aplikacji) lubModulacja zewnętrzna(Dla lepszej wydajności i niższych zniekształceń).
Wyjście sygnału optycznego:Modulowany laser wysyła sygnał optyczny, który jest przesyłany przez kable światłowodowe do węzłów dystrybucyjnych lub odbiorników optycznych.
Rozkład sygnału:Na końcu odbiorczym sygnały optyczne są przekształcane z powrotem na sygnały RF i dystrybuowane do użytkowników końcowych za pomocą kabli koncentrycznych.
Kluczowe funkcje:
Wysoka moc wyjściowa:Zazwyczaj działa w1310 nmLub1550 nmdługości fali do wydajnej transmisji światłowodowej.
Niskie zniekształcenia i hałas:ZastosowaniaLasery DFB (rozproszone sprzężenie zwrotne)LubEDFA (wzmacniacze włókien domieszkowanych przez Erbi)Aby zwiększyć wydajność.
Transmisja na duże odległości:Włókna optyczne minimalizują degradację sygnału, umożliwiając transmisję nad dziesiątkami, a nawet setkami kilometrów.
Wiele obsługi sygnału:Może jednocześnie przekazywać telewizję analogową, telewizję cyfrową, internet i usługi głosowe.
Zastosowania:
Sieci CATV:Dostarczanie sygnałów telewizji kablowej nad infrastrukturą światłowodową.
Ftth (błonnik do domu):Stosowane w sieciach hybrydowych światłowodów (HFC) dla szybkiego łącza szerokopasmowego.
IPTV i transmisja danych:Wspieranie cyfrowych usług wideo i szybkich usług internetowych.
