Jaka jest różnica między OLT a ONT?

W dzisiejszym świecie rozmieszczenie sieci światłowodowych na dużą skalę jest kręgosłupem cyfrowej transformacji dla miast, przedsiębiorstw i dostawców usług. Bardzo ważne jest zrozumienie różnicy między terminalami linii optycznej (OLTS) a terminalami sieciowymi optycznymi (ONTS).

Musisz dokładnie zrozumieć, w jaki sposób i gdzie OLTS i OUTS pasują do siebie w swojej pasywnej sieci optycznej (PON). Różne wybory wpływają na każdą krytyczną decyzję, w tym planowanie zasięgu, harmonogram wdrażania, testy kompatybilności i bieżąca konserwacja.

Niezależnie od tego, czy chcesz wdrożyć OLTS o dużej pojemności w centralnym biurze, czy klasie krawędziowej w środowiskach mieszkalnych, przedsiębiorstw lub centrum danych, może pomóc w środowisku Good Mind Electronics. Oferujemy w pełni dostosowane systemy FTTX, w tym projektowanie ODM, modułowe sprzęt, sznurki światłowodowe o wysokiej gęstości oraz kompleksowe wsparcie.

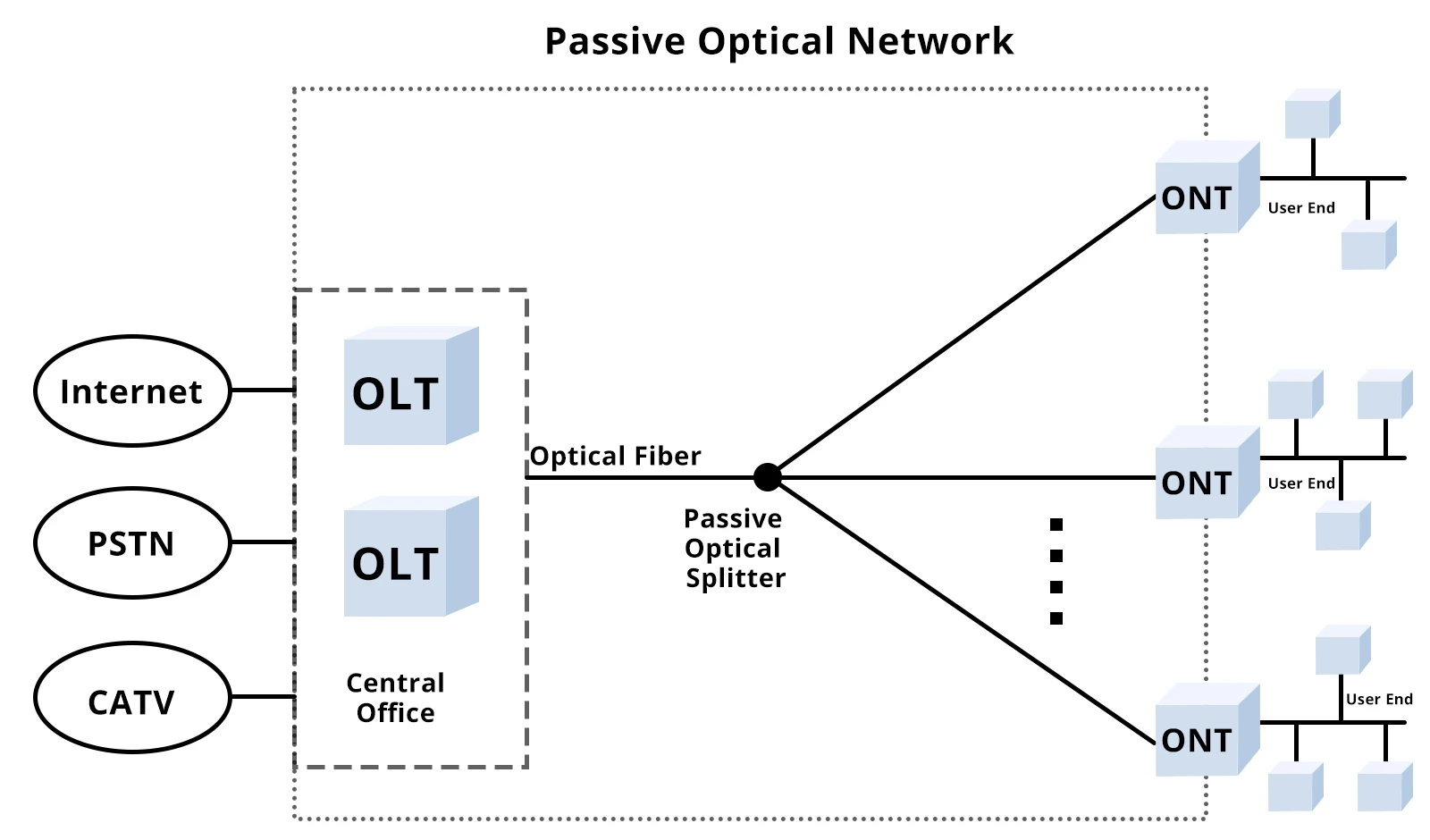

Przegląd architektury sieci Pon

Pasywna sieć optyczna (PON) jest zbudowana wokół dwóch gwiazdorskich graczy: OLT w centralnym biurze usługodawcy i ONTS schowane w domach użytkowników lub lokalu biznesowym. W tej konfiguracji pojedynczy kabel światłowodowy działa od OLT do pasywnego rozdzielacza, rozgałęzienie się na wiele ONT bez aktywnej elektroniki pomiędzy nimi. Ten „pasywny” bit sprawia, że ​​jest prostszy i bardziej opłacalny w dystrybucji danych.

• OLT (terminal linii optycznej): Działa jak centrum kontrolne. Zarządza alokacją przepustowości, agreguje ruch i przekształca sygnały elektryczne z sieci podstawowej w sygnały optyczne do transmisji nad włóknem.
• ONT (optyczny terminal sieciowy): Siedzi przy sprzęcie po stronie użytkownika, gdzie odbiera dane, dekapsuluje sygnał optyczny przesyłany przez OLT i zamienia go z powrotem w sygnał elektryczny, które mogą użyć routerów, komputerów lub punktów dostępu.

Razem OLT i ONT tworzą bezproblemowy łańcuch rozkładu optycznego. OLT organizuje ruch w górę i w dół w sieci światłowodowej, podczas gdy każda z nich obsługuje ostatnią milę dostawy, zapewniając niezawodne światłowód dokładnie tam, gdzie go potrzebujesz.

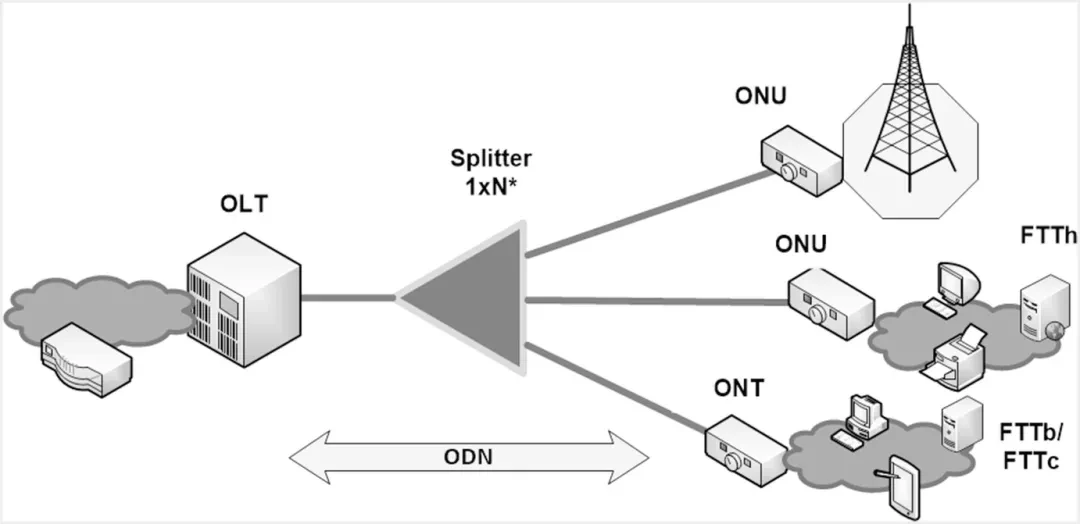

Co to jest OLT (terminal linii optyczny)

OLT oznacza terminal linii optycznej. W świecie sieci światłowodowej jest to centrum sterowania, które wprowadza usługi internetowe o wysokiej prędkości z sieci podstawowej do twojego PON (pasywna sieć optyczna).

Zwykle znajdziesz OLT schowane w centralnym biurze dostawcy, centrum danych lub witrynie Headend. Stamtąd przemawia do dziesiątek, a nawet setek optycznych terminali sieciowych (ONTS) na polu, na jednym kablu światłowodowym i pasywnym rozdzielacz.

Funkcje OLT

• Agregacja danych i multipleksowanieOLT zbiera ruch z każdego ONT, łącząc strumienie w górę i w dół w możliwy do zarządzania przepływ.
• Zarządzanie upstream/w dół i planowanie QoSPrzydziela przedziały czasowe i przepustowość, dzięki czemu aplikacje wrażliwe na opóźnienie (takie jak głos lub wideo) zyskały priorytet, a wszyscy cieszą się konsekwentnym doświadczeniem.
• Konwersja sygnału (optyczne elektryczne)Sygnały elektryczne z kręgosłupa ISP są przekształcane w impulsy światła w celu rozkładu, a następnie przekształcane z powrotem po powrocie danych.

Komponenty OLT

• Moduł procesora i zarządzaniaDziała jak mózg, uruchamianie protokołów i wydajność monitorowania.
• Rejestracja pamięci (RM)Przechowuje pliki konfiguracyjne i parametry operacyjne.
• Moduły optyczne transcemiilaSterowniki laserowe i fotodiody w dół obsługują przełączanie światła na elektryczne.
• Projekt zasilania i redundancjiJednostki energetyczne i komponenty tworzenia kopii zapasowych utrzymują sieć online nawet podczas awarii sprzętu.

Co to jest ONT (terminal sieciowy)

ONT oznacza optyczny terminal sieciowy (czasami nazywany optyczną jednostką sieciową lub ONU). To urządzenie, które wprowadza Twój internet do domu do domu, biura lub kampusu użytkownika, działając jako ostatni pomost między PON a siecią lokalną.

Znajdziesz onts schowane na sprzęcie po stronie użytkownika zamontowanego na ścianie w rezydencji, zainstalowanym w szafie IT w przedsiębiorstwie lub siedząc w szafce telekomunikacyjnej w kampusie. Są to punkty końcowe, które otrzymują dane z OLT nad jednym kablem optycznym światłowodowym i przekazują je routerom, przełącznikach lub punktom dostępu WI - FI.

Funkcje ONT

• Dekapsulacja i demodulacja sygnału optycznegoONT usuwa ramkę Pon i zamienia impulsy światła w sygnał elektryczny, które mogą zrozumieć Twoje urządzenia.
• Zarządzanie kanałami w górę/niższymBuforuje i planuje ruch, aby połączenia głosowe, strumienie wideo i transfery plików masowych otrzymały sprawiedliwe leczenie-a kiedy nadszedł czas, aby odesłać dane, ONT wysyła dane użytkownika powyżej przypisanego przedziału czasowego.

Komponenty ONT

• Moduł optyczny do przekształcania światła na elektryczność (i odwrotnie).
• Porty Ethernet oraz opcjonalne interfejsy Wi -Fi i CATV do dostarczania wielu usług.
• Interfejs zarządzania i wskaźniki statusu, aby inżynierowie mogli monitorować zdrowie i wydajność łączy.
• Zasilacz zaprojektowany do pracy o niskiej mocy, 24/7.

Charakterystyka wdrażania

Onts są zbudowane tak, aby były kompaktowe i energooszczędne, dzięki czemu są łatwe do zamontowania w ciasnych przestrzeniach i działają chłodne. Ich uproszczona konstrukcja oznacza szybsze instalacje, szybsze aktualizacje oprogramowania układowego i proste zdalne monitorowanie, a zespoły konserwacyjne mogą skupić się na skalowaniu sieci, a nie ściganiu poszczególnych jednostek.

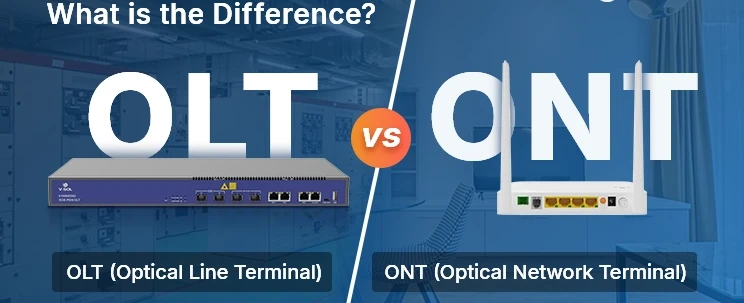

WhCzy różnica między OLT a ONT?​​​​​​​

• Pozycja i pokrycie

Terminal linii optycznej (OLT) żyje w centralnym biurze usługodawcy, organizując ruch w całej sieci światłowodowej. Jeden OLT może obsługiwać dziesiątki lub nawet setki punktów końcowych.

W przeciwieństwie do tego, każdy ONT znajduje się w jednym z nich, biurze lub witrynie kampusu jednego użytkownika. Obsługuje łączność dla urządzeń tej lokalizacji, więc pokrycie jest ściśle punktowo -punktowe, dostosowane do indywidualnych potrzeb dostępu.

• Rola funkcjonalna

OLT działa jako centrum planowania sieci, agregujące strumienie w górę i w dół, wykonując wymuszanie jakości usług (QoS) i przekształcając sygnały elektryczne z rdzenia na impulsy optyczne do dystrybucji.

Tymczasem ONT działa jak lokalny most sygnałowy, dekapsulując ten sygnał optyczny przesyłany z OLT, demodulując go z powrotem do sygnału elektrycznego i przekazując go do routeterów urządzeń po stronie użytkownika, przełączników, punktów dostępu WI-FI lub skrzynek CATV.

• Współczynnik i pojemność ze sprzętu

OLT są zazwyczaj zamontowane w stojaku, z portami Pon Pon o dużej gęstości (16, 32, 64+), nadmiarowe zasilacze i solidne systemy chłodzenia. Ta wielostopniowa architektura czyni je idealnymi do wdrożeń telekomunikacyjnych lub o dużej skali.

ONTS to kompaktowe urządzenia w stylu komputerowym zaprojektowane dla jednej założenia. Często zawierają garść portów Ethernet oraz opcjonalne interfejsy Wi-Fi lub CATV i rysują minimalną moc dla łatwej instalacji w ciasnych przestrzeniach.

• Zarządzanie ruchem i obsługa sygnałów

Po stronie sieci, OLT centralnie zarządza ruchem w górę rzeki, jak i w dół, przydzielając przedziały czasowe, aby usługi wrażliwe na opóźnienie zyskały priorytet, a ogólna przepustowość jest dość udostępniana we wszystkich połączonych ONT.

Na krawędzi ONT koncentruje się na konwersji jednoosobowej „odbiera dane” przez światłowód, buforuje pakiety i przesyła dane użytkownika powyżej przypisanej przewolnienia czasowego, zapewniając, że każde urządzenie otrzymuje potrzebny sygnał elektryczny.

• Skalowalność i obsługa użytkownika

Skalowalność po stronie OLT oznacza dodanie większej liczby kart PON lub nawet połączenie wielu OLT w celu rozszerzenia śladu sieci. Jest zbudowany tak, aby rośnie wraz ze wzrostem bazy subskrybentów lub wielkości kampusu.

W przypadku OUT skalowalność przekłada się na łatwe wdrożenie dodatkowych jednostek-każdy nowy dom lub budynek otrzymuje własny ONT. Wsparcie jest podobnie zlokalizowane: jeśli jeden ONT ma problem, nie zakłóca reszty sieci, czyniąc konserwację i rozwiązywanie problemów.

Jak OLT i ONT rozwiązują twoje najlepsze wyzwania

Gdy zrozumiesz różnicę między OLT a ONT, będziesz musiał stawić czoła różnym wyzwaniom w zakresie zasięgu, planowania, kompatybilności i ciągłego wsparcia, w zależności od misji. Oto jak odpowiednia konfiguracja PON może zaspokoić Twoje różne potrzeby:

• Operatorzy telekomunikacji i infrastruktura miejska

Kiedy wdrażasz pasywną sieć optyczną w całym mieście (PON), dwa największe cele to zasięg szerokiej sieci światłowodowej i czas pracy w Rock. Wybór terminala linii optycznej (OLT) z modułowymi portami Pon pozwala płynnie skalować, gdy nowe dzielnice są dostępne online, a strategicznie umieszczone ONT zapewniają stałą dostawę Internetu z włókien do każdego rogu ulicy. Nadmiarowe zasilacze i linki do tworzenia kopii zapasowych pomagają spotkać surowe SLA, więc usługa internetowa pozostaje na żywo, nawet jeśli jeden komponent wymaga konserwacji.

• Nieruchomości i kierownicy nieruchomości

W projektach nieruchomości czas i budżet są wszystkim. Kompaktowe terminale sieciowe (ONTS) Upraszcz instalację w mieszkaniach, mieszkaniach lub podłogach biurowych, skracanie czasu wdrażania o tygodnie. Standaryzując na sprawdzonej platformie OLT/ONT, blokujesz również przewidywalne koszty sprzętu i unikaj opłat niespodziewanych podczas kompilacji. Ponadto zautomatyzowane funkcje obsługi oznaczają, że Twój zespół konserwacyjny spędza mniej czasu na ręczne konfiguracje i więcej czasu na zadowolenie mieszkańców.

• Duże przedsiębiorstwa i kampus zespoły IT

Twoja sieć kampusowa musi wspierać wszystko, od krytycznych VoIP po wysokiej wydajności klastrów komputerowych. Oznacza to, że kompatybilność jest kluczowa: potrzebujesz OLT, które mówią dzisiejsze protokoły GPON lub XGS - i ONT, które przekazują czyste sygnały elektryczne do przełączników i punktów dostępu. Budowanie w dodatkowych portach Pon i przyszłość z optyką o wyższej prędkości pozwala dodawać budynki lub laboratoria bez wycięcia sprzętu.

• Integratorzy systemu

Integratorzy żyją i oddychają rozwiązania końcowe, ale Pon może wprowadzić bóle głowy integracji, gdy interfejsy dostawców i narzędzia zarządzania nie ustawiają się w kolejce. Ujednolicony moduł zarządzania na OLT, w połączeniu z ONT, które obsługują standardowe SNMP lub TR -069, usprawnia obsługę i rozwiązywanie problemów. Ta spójność między optycznymi komponentami rozkładu zmniejsza się do zwinięcia palca i przyspiesza dla swoich klientów.

• Operatorzy centrum danych

W środowisku centrum danych zgodność, niezawodność i egzekwowanie SLA są niezmienne. Wdrażanie OLT o wysokiej gęstości w centralnym biurze pozwala agregować masywne objętości łączy światłowodowych, podczas gdy wytrzymały OUT na krawędzi zapewniają niską rozdzielczość, deterministyczne wydajność. Poszukaj sprzętu, który jest certyfikowany na standardy branżowe i oferuje szczegółowe sterowanie QoS-więc możesz zagwarantować czas pracy i spełnić wymagania audytu bez napełniania śladu lub rachunku za energię.

Jak wybrać kombinację prawidłowej OLT i ONT

Jeśli chodzi o budowanie pasywnej sieci optycznej z rockową, wybierającym prawym terminalem linii optycznej (OLT) i duetu terminalu optycznego (ONT) to połowa bitwy. Oto prosta lista kontrolna, która poprowadzi twoją decyzję:

• Ocena wymagań

Potrzeby przepustowości: Oszacuj szczyt w dół i ruchu w górę na miejsce. Jeśli każda lokalizacja wymaga 2,5 Gbps lub więcej, rozważ XGS -PON -DEAY OLTS i OUTS, które obsługują interfejsy 10 Gb / s.

Gęstość portu: Dopasuj liczbę portów Pon na OLT do całkowitej liczby ONT, której oczekujesz dzisiaj-i planuj jutro. Współczynnik podziału 1:32 oznacza, że ​​jeden port Pon może obsługiwać do 32 punktów końcowych użytkowników, ale możesz wybrać 1:16, aby zapewnić przestrzeń.

Budżet mocy: Sprawdź budżety optyczne na przebiegach kabla światłowodowego. Dłuższe odległości lub wiele rozdzielaczy je na budżet, więc wybierz Transceivery i Outs z wystarczającą mocą uruchomienia i wrażliwością na odbiornik.

Przyszłe rozszerzenie: Poszukaj modułowego podwozia ott z dodatkowymi szczelinami lub kartami PON w oparciu o gorąco. W ten sposób możesz dodać więcej ONT, gdy rośnie baza subskrybentów lub liczba urządzeń.

• Poświadczenia i zgodność dostawcy

Wsparcie standardów: Sprawdź certyfikaty ITU - T (GPON, XGS - PON) i IEEE (EPON) w celu zapewnienia interoperacyjności.

Wymagania regulacyjne: Potwierdź, że sprzęt spełnia zasady lokalnego organu telekomunikacyjnego i przepisy bezpieczeństwa-szczególnie w projektach infrastruktury miasta lub rządowej.

• Konserwacja i usługa

Gwarancja i SLA: Cel co najmniej trzyletnią gwarancję z gwarantowanym czasem wymiany.

Zdalne zarządzanie: Upewnij się, że moduł zarządzania OLT i każde protokoły wsparcia ONT, takie jak SNMP lub TR -069 do obsługi zerowej.

Ulepszenia oprogramowania układowego: Zapytaj o zasady aktualizacji oprogramowania i czy Twój dostawca zapewnia zautomatyzowane aktualizacje w polu, aby utrzymać funkcje QoS.

Postępując zgodnie z tym przepustowością, liczba portów, budżety energetyczne, certyfikaty i wsparcie-wylądujesz na parowaniu OLT/ONT, które pasuje do celów wydajności i ograniczeń budżetowych Twojej sieci.

Wniosek

Podsumowując, terminal linii optycznej (OLT) służy jako centralny ruch agregacyjny hubu, egzekwując QoS i przekształcając sygnały elektryczne w światło, podczas gdy optyczny terminal sieciowy (ONT) działa jako lokalny most, dekapsulując to światło z powrotem w sygnały elektryczne dla urządzeń końcowych.

Skontaktuj się z nami już dziś, aby omówić swoje konkretne potrzeby. Zapewnimy rozwiązanie FTTX, które łączy lukę między OLT a ONT, maksymalizując wydajność, niezawodność i zwrot z inwestycji.
