W tym artykule szczegółowo opisano-główną rolę EDFA w sieciach CATV FTTH-zwiększaniu mocy sygnału optycznego w celu osiągnięcia-transmisji na duże odległości-i przedstawiono, w jaki sposób zintegrowane odbiorniki CATV+SAT IF z zaawansowanymi technologiami AGC, CWDM i-ultra-niskim poziomem szumów służą jako kluczowe elementy optymalizacji wydajności sieci.
Wzmacniacze optyczne odgrywają kluczową rolę w budowaniu wydajnych, stabilnych sieci CATV (telewizji kablowej) FTTH (światłowód-do--domu), które mogą obsługiwać ogromne ilości danych i transmisję wideo w wysokiej-definicji. Wśród nich EDFA (-wzmacniacz światłowodowy domieszkowany erbem) jest jednym z najważniejszych urządzeń wzmacniających światło optyczne. Jaki jest więc główny cel technologii EDFA w sieciach CATV FTTH i jak współpracuje ona ze sprzętem odbiorczym nowej-generacji? W tym artykule przedstawiono szczegółową analizę.
SAT-TERR NAD ŚWIATŁEM
Podstawowa funkcja EDFA w sieciach CATV FTTH: przekaźnik sygnału optycznego i wzmocnienie
Mówiąc najprościej, głównym zadaniem EDFA jest bezpośrednie wzmocnienie sygnałów optycznych, kompensacja strat podczas transmisji światłowodowej i znaczne zwiększenie zasięgu sygnału.
W sieci FTTH sygnały optyczne przesyłane są ze stacji czołowej operatora i muszą pokonać duże odległości, aby dotrzeć do domów użytkowników. Chociaż światłowody z natury charakteryzują się niskimi stratami, moc optyczna nieuchronnie maleje wraz ze wzrostem odległości. Gdy sygnał osłabnie powyżej pewnego punktu, odbiornik-użytkownika nie może go już dokładnie zidentyfikować, co prowadzi do przerwania sygnału lub poważnego pogorszenia jakości.
EDFA działa jak „stacja tankowania” wzdłuż linii światłowodowej. Wzmacnia sygnały optyczne bezpośrednio, bez przekształcania ich na sygnały elektryczne, co daje niezrównane korzyści:
Wysoka moc wyjściowa: Możliwość jednoczesnego wzmacniania wielu długości fal, obsługując dużą liczbę użytkowników.
Przezroczysta transmisja: Niezależny od formatu- i szybkości-, zapewniający silną kompatybilność.
Niski poziom hałasu: Doskonała wydajność szumów utrzymuje jakość sygnału.
Dzięki strategicznemu rozmieszczeniu EDFA w magistrali sieci operatorzy mogą budować sieci CATV obejmujące dziesiątki, a nawet setki kilometrów, nie martwiąc się o tłumienie sygnału.
Poza EDFA: wyzwania na brzegu sieci i kluczowe rozwiązania-Odbiorniki o-wysokiej wydajności
Chociaż EDFA rozwiązuje problemy związane z transmisją na łączach dalekosiężnych, sygnał może ponownie osłabnąć z powodu dystrybucji i dalszej transmisji, zanim dotrze do punktów dostępu użytkownika (np. budynków lub domów) i może zawierać szum wprowadzany przez EDFA. Na tym etapie-odbiornik FTTH o wysokiej wydajności jest niezbędny do-odbioru i konwersji sygnału wysokiej jakości na „ostatniej mili”.

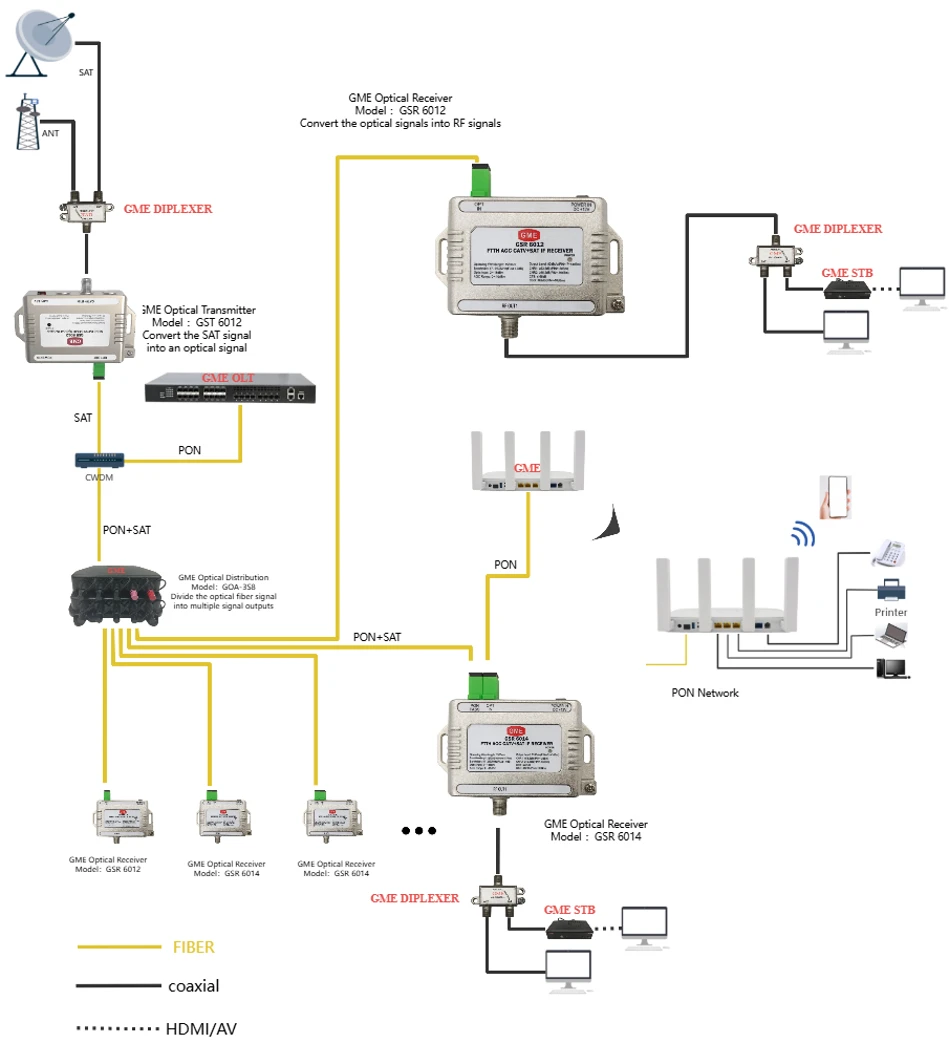

W tym miejscu do gry wchodzi zintegrowany ODBIORNIK AGC CATV+SAT IF (odbiornik CATV z automatyczną regulacją wzmocnienia i satelitarny IF) wyposażony w zaawansowane technologie. Odbiornik przeznaczony do nowoczesnych usług triple-play, na przykład posiadający następujące funkcje, ma kluczowe znaczenie dla zapewnienia-użytkownikowi końcowemu komfortu:
Obsługa łączy szerokopasmowych (45–2150 MHz): W pełni obsługuje tradycyjne sygnały RF CATV i sygnały satelitarne IF (SAT IF), spełniając różnorodne wymagania dotyczące dostępu do usług.
Wbudowana-optyczna AGC: Służy jako „inteligentne zabezpieczenie” przed wahaniami mocy optycznej. Gdy wejściowa moc optyczna zmienia się ze względu na zmiany temperatury otoczenia lub niewielkie straty w łączu, funkcja AGC (automatyczna kontrola wzmocnienia) automatycznie dostosowuje poziom wyjściowy i wzmocnienie, aby zapewnić stabilny i niezawodny sygnał wyjściowy bez ręcznej interwencji, co znacznie zmniejsza koszty operacyjne.
Technologia Ultra-niskiego poziomu hałasu: wykorzystuje zaawansowane komponenty aktywne, takie jak wzmacniacze GaAs, aby zminimalizować szumy, poprawić współczynnik-nośnych do-szumu (CNR), a szczególnie poprawić wydajność sygnałów wzmacnianych przez EDFA, zapewniając wyraźniejszą jakość obrazu.
Doskonała liniowość i płaskość: Skutecznie redukuje zniekształcenia, zapewnia jednolitą siłę sygnału we wszystkich kanałach i zapobiega problemom takim jak pikselacja lub przerwy w niektórych kanałach.
Fotodetektor o wysokiej-liniowości (PD) + wbudowany-CWDM: wykorzystując technologię CWDM (Coarse Wavelength Division Multiplexing), może odbierać sygnały z różnych długości fal (np. sygnały CATV 1550 nm i sygnały danych 1490 nm/1310 nm) i przeprowadzać wysokiej-jakości konwersję optyczną-na-elektryczną za pomocą wysokiego-liniowego PD, zapewniając czyste źródło sygnału do przetwarzania zaplecza.
Wysokie straty zwrotne i zastosowanie pojedynczego-włókna: Działa poprzez jedno-jednordzeniowy włókno jednomodowe-z dużymi stratami odbiciowymi, redukując zakłócenia powodowane przez odbite sygnały i zapewniając stabilność łącza.
Synergia pomiędzy EDFA i inteligentnymi odbiornikami
Podsumowując, głównym celem EDFA wTelewizja FTTHsieci ma umożliwić zdalną, wydajną-przekaźnikową transmisję sygnałów optycznych o dużej przepustowości, stanowiącą podstawę budowy szeroko zakrojonych sieci. Na brzegu sieci zintegrowany odbiornik CATV+SAT IF wyposażony w optyczną AGC,-ultra-niski poziom szumów, CWDM i inne technologie pełni rolę ostatecznego strażnika zapewniającego-dostarczanie użytkownikom sygnału wysokiej jakości. Razem tworzą one szkielet nowoczesnych-szybkich, stabilnych i niezawodnych-światłowodowych sieci szerokopasmowych i usług wideo.
Dla operatorów sieci i producentów sprzętu wybór-odbiornika o wysokiej wydajności wyposażonego w powyższe funkcje to strategiczna decyzja mająca na celu optymalizację wydajności sieci, zwiększenie zadowolenia użytkowników i zmniejszenie ogólnych kosztów operacyjnych.
