Wstęp:

Odbiornik optyczny jest przeznaczony do telewizji cyfrowej, światłowód do domu . Ten maszyna przyjmuje optyczną rurkę odbiorczą o wysokiej czułości . elastyczna integracja aplikacji, zastosowanie światłowodu do sieci domowej .
Jest wbudowany CWDM, odpowiedni dla systemu potrójnej fali z pojedynczą włóknem, długość fali obsługiwanej przez CATV 1550 nm, długość fali Pass 1270/1310/1490/1577nm, może dogodnie podłączyć ONU Epon, GPON .} XG (S) Pong (S) Pong (S) Pongo

Cechy

Do 20 km odległości transmisji
Wyjątkowo niski hałas
Szeroki dynamiczny zakres mocy odbiorczej: wewnątrz pin =-16, mer większy lub równy 36dB
Obowiązujący XG (S) PON, GPON, EPON, Kompatybilny z dowolną technologią FTTX PON
Może zaoszczędzić dużą liczbę zasobów mocy optycznej, znacznie obniżyć koszty konfiguracji sieci
W obrębie przepustowości 47 ~ 1000 MHz, wszystkie z doskonałą cechą płaskości (FL mniejsze lub równe ± 1dB)
Metal Case, oferuj zabezpieczenie urządzeń wrażliwych optoelektronicznych
Wysoki poziom wyjściowy może być używany przez wielu użytkowników
Niska moca, wysoka wydajność, wysoka wydajność
Ochrona 6KV na wszystkich portach
Wsparcie 4 RF Out Max

Specyfikacja

Długość fali CATV	1550 ± 10 nm	Wyjściowy opór RF	75Ω
Długość fali Pon	1270/1310/1490/1577 nm	Utrata zwrotu wyjściowego	Mniej niż lub równe 14db
Optyczna moc wejściowa	-18-+2 dbm	Utrata powrotu optycznego	Większe lub równe 55db	-9 dbm optyczna moc wejściowa, 60 kanałów PAL
Optyczny zakres AGC	-12--2 dbm	C/CSO	Większe lub równe 55db
Port wejściowy optyczny CATV	SC/APC	C/CTB	Większe lub równe 55db
Pon Optical Reflect Port	SC/PC	Mer	Większe lub równe 31dB	-15 dbm optyczna moc wejściowa
Złącze RF	Imperialny typ F.	Napięcie wejściowe	+12V
Częstotliwość	47-1000 MHz	Rozpraszanie mocy	Mniej niż lub równe 2 W
Płaskość	Mniejsze lub równe ± 1,25db	Temperatura	-10-+50 stopień
Poziom wyjściowy RF (w zakresie AGC)	Większe lub równe 80DBUV	Wymiar	73 × 60 × 23 (L × W × H) mm

Listy modeli

Model	Przekaż długość fali	Odzwierciedla długość fali	Interfejs przejścia	Interfejs RF OUT	DC-in

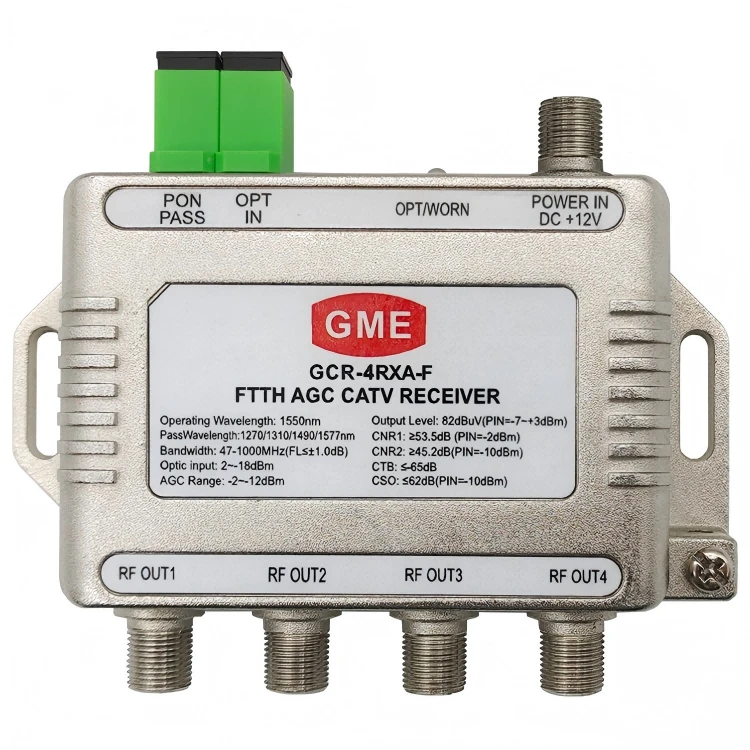

Gcr -4 rxa-f	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/APC	4	F-Female: 12 V 300MA

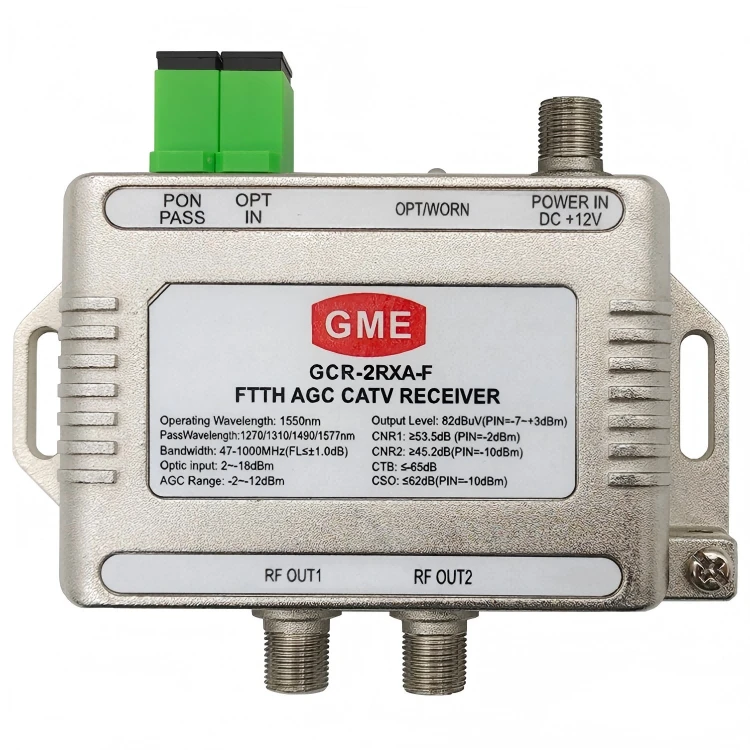

Gcr -2 rxa-f	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/APC	2	F-Female: 12 V 300MA

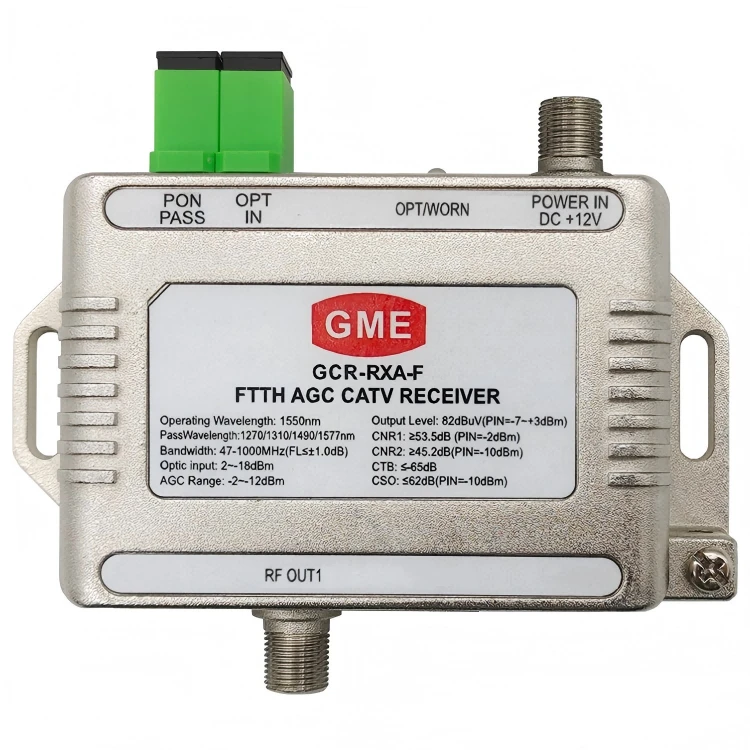

GCR-RXA-f	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/APC	1	F-Female: 12 V 300MA
Gcr -4 rxu-f	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/UPC	4	F-Female: 12 V 300MA
Gcr -2 rxu-f	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/UPC	2	F-Female: 12 V 300MA
GCR-rxu-f	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/UPC	1	F-Female: 12 V 300MA
Gcr -4 rxa-d	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/APC	4	DC -005: 12 V 300MA
Gcr -2 rxa-d	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/APC	2	DC -005: 12 V 300MA
GCR-RXA-D	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/APC	1	DC -005: 12 V 300MA
Gcr -4 rxu-d	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/UPC	4	DC -005: 12 V 300MA
Gcr -2 rxu-d	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/UPC	2	DC -005: 12 V 300MA
Gcr-rxu-d	1550 nm ± 10 nm	1260 nm ~ 1500 nm 1575 Nm ~ 1625 Nm	SC/UPC	1	DC -005: 12 V 300MA
