Cechy
- Zaprojektowany dla satelitarnego układu optycznego
- Szeroki zakres częstotliwości roboczej: 45-2150 MHz
- Doskonała liniowość i płaskość
- Szeroki zakres wejściowej mocy optycznej
- Zastosowanie 1-rdzeniowego światłowodu jednomodowego o dużych stratach odbiciowych
- Korzystanie z urządzeń aktywnych wzmacniaczy GaAs
- Technologia wyjątkowo niskiego poziomu hałasu
- Wbuduj-w CWDM przy użyciu wysokiego liniowego PD
- Wbudowana-optyczna funkcja AGC
Specyfikacja
|
Parametr optyczny |
TERR+SAT-Parametr IF |
||
|
Responsywność (A/W) |
Większy lub równy 0,9 |
Zakres częstotliwości |
45 ~ 2150 MHz |
|
Odbierz moc optyczną |
-18-+3 -10-0 (AGC) |
Płaskość |
±1.5 |
|
Strata sygnału optycznego |
Większe lub równe 45 |
Izolacja polaryzacji krzyżowej
|
-25 dB min (950 ~ 2150 MHz) |
|
Odbierz długość fali (nm) |
1510-1570 |
Izolacja od wyjścia do wyjścia |
-28 dB min (950 ~ 2150 MHz) -14 dB min (40 ~ 806 MHz) |
|
Złącze optyczne |
SC/APC |
Zatrzymaj tłumienie pasma |
15 dB min. port Ant przy 950 MHz Port satelitarny 15 dB min przy 806 MHz |
|
Inny parametr |
LHCP/RHCP |
14,0 ~ 15,0 V prądu stałego |
|
|
Zasilanie |
DC-24V |
Wymiary |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Zużycie energii (W) |
<6 |
Wejście zasilania |
110 ~ 240 V AC 50/60 Hz |
|
Wymiary (mm) |
143x110x28.8 |
Impedancja wyjściowa |
75Ω |

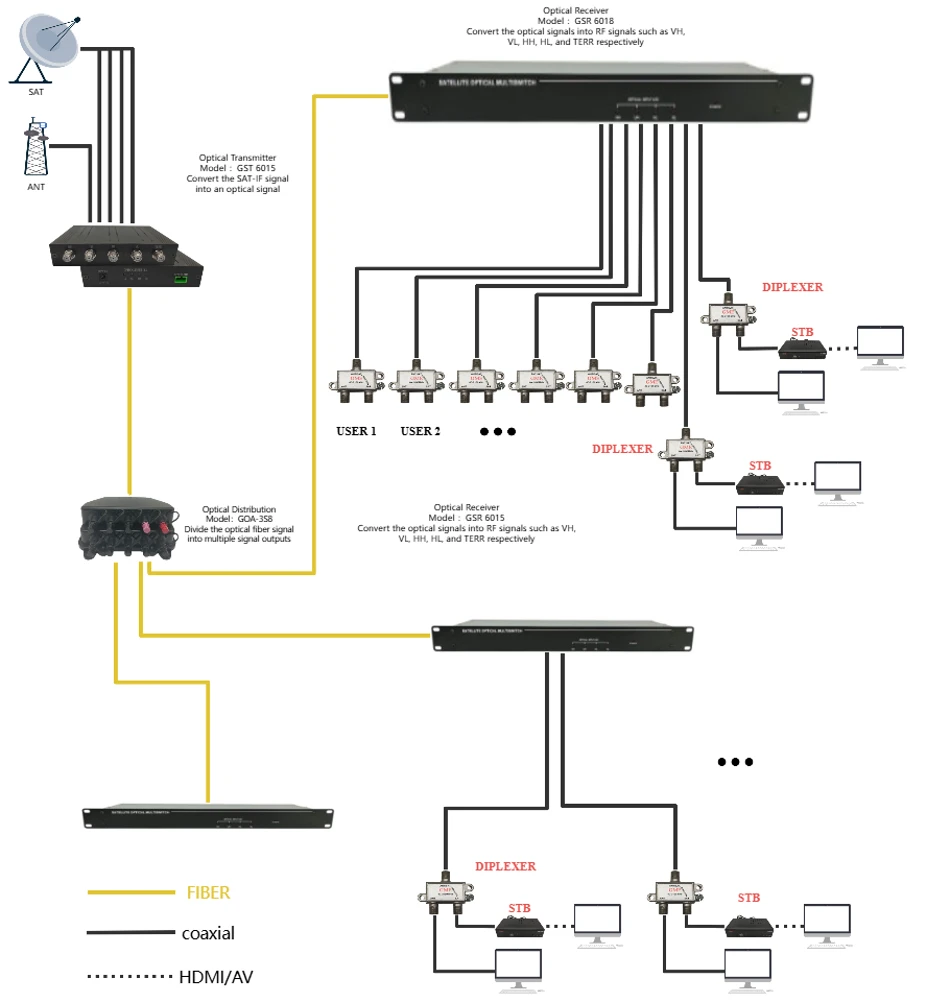

Multiswitch FTTB

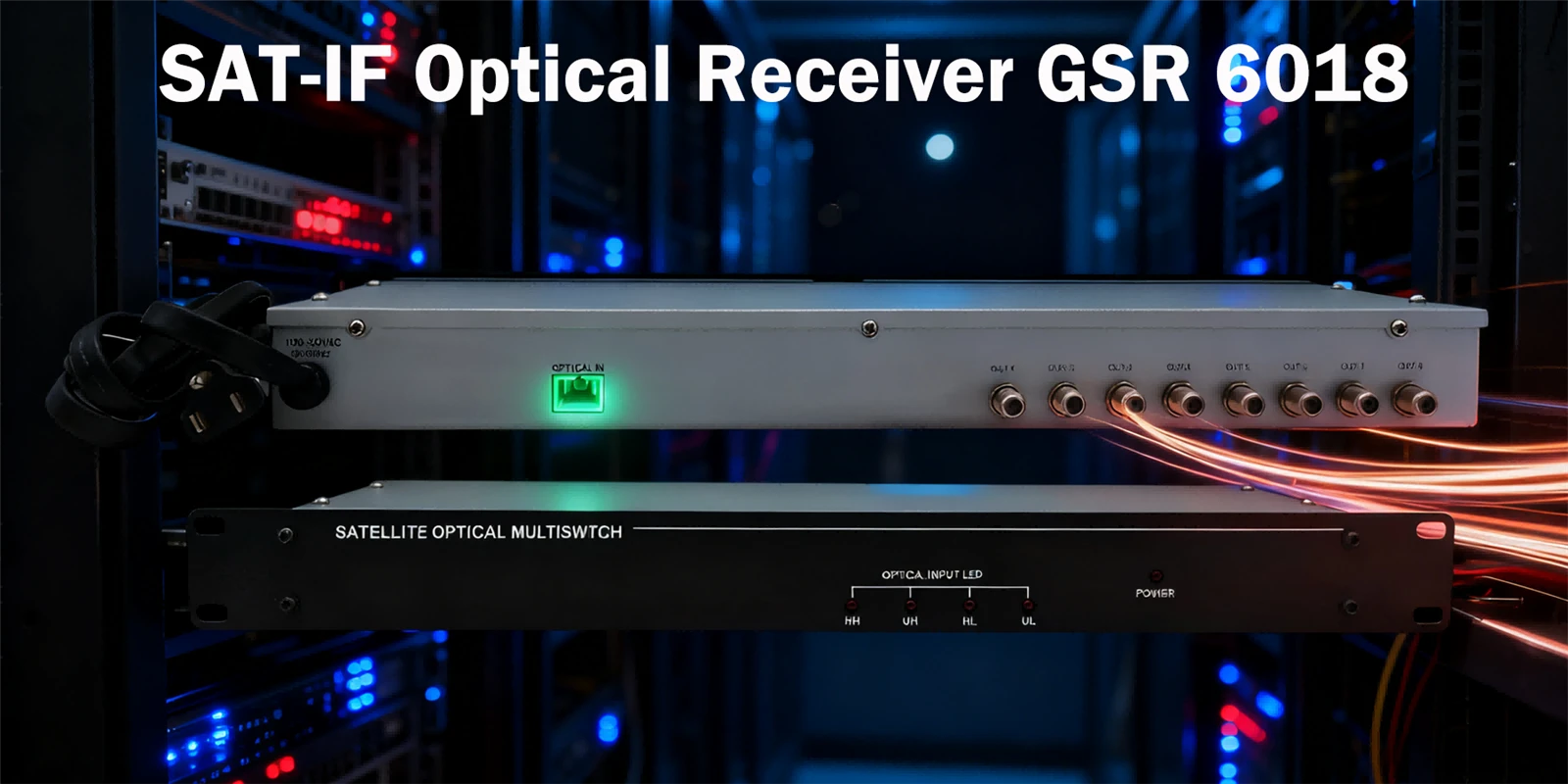

Odbiornik optyczny SAT-IF to kluczowe urządzenie w systemach komunikacji satelitarnej, zaprojektowane do odbierania sygnałów optycznych i przekształcania ich na satelitarne sygnały elektryczne o średniej częstotliwości.
Aplikacja
