Jak przetestować modulator analogowy?

Testowanie modulatora analogowego jest kluczowym procesem zapewniającym jego prawidłową funkcjonalność i wydajność. Jako dostawca modulatorów analogowych rozumiem znaczenie kompleksowych testów w celu zaspokojenia różnorodnych potrzeb naszych klientów. Na tym blogu omówię podstawowe kroki i metody testowania modulatora analogowego, opierając się na moim doświadczeniu w tej dziedzinie.

Zrozumienie podstaw modulatorów analogowych

Zanim zagłębimy się w procedury testowe, ważne jest, aby dobrze zrozumieć, czym jest modulator analogowy i jak działa. Modulator analogowy to urządzenie, które modyfikuje jedną lub więcej właściwości sygnału nośnego zgodnie z sygnałem niosącym informację. Proces ten ma fundamentalne znaczenie w różnych systemach komunikacji, takich jak radio, telewizja i sieci bezprzewodowe.

Istnieją różne typy technik modulacji analogowej, w tym modulacja amplitudy (AM), modulacja częstotliwości (FM) i modulacja fazy (PM). Każda technika ma swoją własną charakterystykę i zastosowanie, a metody testowania mogą się odpowiednio różnić.

Przygotowanie do testu wstępnego

1. Wybór sprzętu

Aby skutecznie przetestować modulator analogowy, trzeba mieć odpowiedni zestaw sprzętu. Niektóre z niezbędnych narzędzi obejmują:

Oscyloskopy: służą do wizualizacji sygnałów elektrycznych i analizy ich przebiegów. Oscyloskop może pomóc w obserwacji kształtu, amplitudy i częstotliwości sygnałów wejściowych i wyjściowych modulatora.
Analizatory widma: Analizatory widma są niezbędne do badania widma częstotliwości modulowanego sygnału. Mogą pokazać rozkład mocy na różnych częstotliwościach, co pozwala wykryć wszelkie niepożądane składowe częstotliwości lub zakłócenia.
Generatory sygnału: Generator sygnału służy do wytwarzania sygnałów wejściowych wymaganych do testowania. Można ustawić amplitudę, częstotliwość i typ modulacji sygnału wejściowego zgodnie z wymaganiami testowymi.

2. Zapoznaj się ze specyfikacją modulatora

Przed rozpoczęciem testów należy dokładnie zapoznać się ze specyfikacją techniczną modulatora analogowego. Obejmuje to parametry takie jak typ modulacji, zakres częstotliwości nośnej, zakres indeksu modulacji i moc wyjściowa. Zrozumienie tych specyfikacji pomoże Ci określić odpowiednie warunki testowe i kryteria akceptacji.

Procedury testowania

1. Testowanie sygnału wejściowego

Pierwszym krokiem w testowaniu modulatora analogowego jest weryfikacja sygnału wejściowego. Podłącz generator sygnału do wejścia modulatora i ustaw go tak, aby generował znany sygnał testowy. Za pomocą oscyloskopu zmierz amplitudę i częstotliwość sygnału wejściowego. Upewnij się, że sygnał wejściowy spełnia określone wymagania modulatora.

Przykładowo, jeśli modulator jest przeznaczony do modulacji AM, sygnałem wejściowym powinien być sygnał audio - częstotliwość o odpowiedniej amplitudzie i zakresie częstotliwości. Wszelkie odchylenia od określonego sygnału wejściowego mogą mieć wpływ na działanie modulatora.

2. Testowanie sygnału nośnej

Sygnał nośny to sygnał o wysokiej częstotliwości, który jest modyfikowany przez sygnał wejściowy w procesie modulacji. Użyj analizatora widma do zbadania sygnału nośnego. Sprawdź częstotliwość nośną, amplitudę i stabilność częstotliwości. Częstotliwość nośna powinna mieścić się w określonym zakresie, a jej amplituda powinna być stabilna.

Jeśli sygnał nośny jest niestabilny lub ma nieprawidłową częstotliwość, może to prowadzić do problemów, takich jak dryf częstotliwości i zakłócenia w modulowanym sygnale.

3. Testowanie indeksu modulacji

Wskaźnik modulacji jest kluczowym parametrem określającym stopień modulacji w modulatorze analogowym. W przypadku modulacji AM wskaźnik modulacji definiuje się jako stosunek amplitudy sygnału modulującego do amplitudy sygnału nośnego. W przypadku FM i PM wskaźnik modulacji jest powiązany z odchyleniem częstotliwości lub fazy sygnału nośnego.

Aby przetestować wskaźnik modulacji, można użyć kombinacji oscyloskopu i analizatora widma. Zmierzyć amplitudę lub odchylenie częstotliwości/fazy modulowanego sygnału i obliczyć wskaźnik modulacji. Porównaj obliczoną wartość z określonym zakresem wskaźnika modulacji. Jeśli wskaźnik modulacji wykracza poza dopuszczalny zakres, może to wskazywać na problem z wewnętrznymi obwodami modulatora lub sygnałem wejściowym.

4. Testowanie sygnału wyjściowego

Sygnał wyjściowy modulatora analogowego jest końcowym wynikiem procesu modulacji. Do zbadania sygnału wyjściowego użyj oscyloskopu i analizatora widma. Sprawdź kształt fali, widmo częstotliwości i moc wyjściową sygnału.

Kształt fali sygnału wyjściowego powinien odpowiadać oczekiwanemu kształtowi dla konkretnego typu modulacji. Na przykład w AM sygnał wyjściowy powinien mieć obwiednię odpowiadającą kształtowi wejściowego sygnału audio. Widmo częstotliwości sygnału wyjściowego powinno przedstawiać częstotliwość nośną i pasma boczne generowane w procesie modulacji.

Moc wyjściowa modulatora również powinna mieścić się w określonym zakresie. Jeśli moc wyjściowa jest zbyt niska, może to skutkować słabą siłą sygnału i ograniczonym zasięgiem transmisji. Z drugiej strony, jeśli moc wyjściowa jest zbyt duża, może to powodować zakłócenia w innych systemach komunikacyjnych.

5. Testowanie liniowości

Liniowość jest ważną cechą modulatora analogowego. Modulator liniowy zapewnia, że sygnał wyjściowy jest wierną reprezentacją sygnału wejściowego. Aby przetestować liniowość modulatora, zastosuj serię sygnałów wejściowych o różnych amplitudach i zmierz odpowiednie sygnały wyjściowe.

Przedstaw relację wejście-wyjście na wykresie. Modulator liniowy powinien mieć zależność liniową pomiędzy sygnałami wejściowymi i wyjściowymi. Wszelkie odchylenia od liniowości mogą prowadzić do zniekształceń modulowanego sygnału, co może mieć wpływ na jakość komunikacji.

Testowanie różnych typów modulatorów analogowych

1. 3-kanałowy zwinny modulator RF

[3-kanałowy zwinny modulator RF](/rf - modulator/analog - modulator/3 - kanały - agile - rf - modulator.html) oferuje elastyczność wielu kanałów i zwinną regulację częstotliwości. Testując tego typu modulator, oprócz podstawowych testów wymienionych powyżej, należy skupić się na kanale - funkcjonalności przełączania i zmienności częstotliwości.

Użyj generatora sygnału, aby zastosować różne sygnały wejściowe do każdego kanału i sprawdź, czy modulator może poprawnie modulować i wysyłać sygnały na odpowiednie kanały. Przetestuj częstotliwość - szybkość przełączania i dokładność, aby upewnić się, że modulator może szybko i precyzyjnie przełączać się między różnymi częstotliwościami.

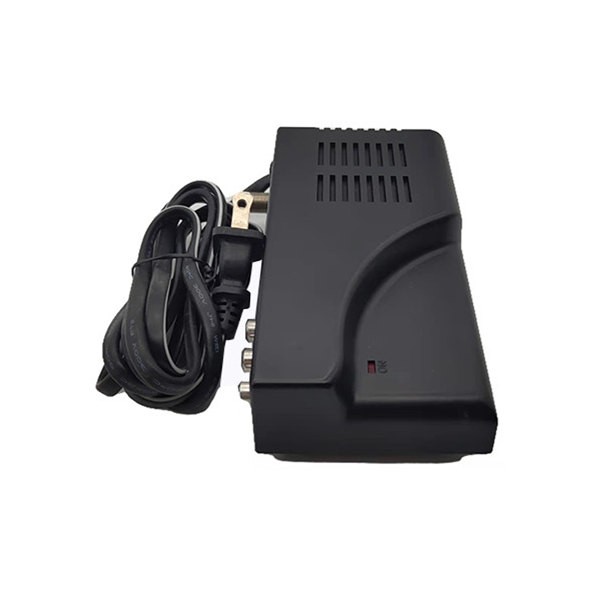

2. Modulator RF komputera wideo

[Wideo-komputerowy modulator RF](/rf - modulator/analog - modulator/video - komputer - rf - modulator.html) służy do konwersji sygnałów wideo i audio z komputera lub innych źródeł wideo na sygnał RF w celu transmisji przez kabel koncentryczny. Podczas testowania tego modulatora należy zwrócić szczególną uwagę na jakość obrazu i dźwięku sygnału wyjściowego.

Użyj generatora wzorców testowych wideo, aby wprowadzić standardowe wzorce testowe wideo, i generatora sygnału audio, aby wprowadzić testowe sygnały audio. Sprawdź rozdzielczość wideo, dokładność kolorów i wierność dźwięku wyjściowego sygnału RF. Jakakolwiek degradacja jakości obrazu lub dźwięku może wskazywać na problem z modulatorem.

3. Modulator z filtrem stałokanałowym SAW

[Stały kanałowy modulator SAW z filtrem](/rf — modulator/analog — modulator/fixed — kanał — piła — filtrowany — modulator.html) wykorzystuje filtr powierzchniowej fali akustycznej (SAW) do wyboru określonego kanału częstotliwości. Testując ten modulator, należy zwrócić uwagę na dokładność wyboru kanału i skuteczność filtrowania filtra SAW.

Za pomocą analizatora widma zbadaj odpowiedź częstotliwościową modulatora. Upewnij się, że modulator może dokładnie wybrać określony kanał i że filtr SAW skutecznie tłumi niepożądane częstotliwości spoza pasma kanału.

Post — analiza testów i rozwiązywanie problemów

Po zakończeniu testów przeanalizuj wyniki testów. Porównaj zmierzone wartości z określonymi parametrami. W przypadku wykrycia jakichkolwiek rozbieżności należy rozwiązać problem z modulatorem, aby zidentyfikować pierwotną przyczynę problemu.

Typowe problemy związane z modulatorami analogowymi obejmują awarie komponentów, niewłaściwą kalibrację i zakłócenia. Sprawdź wewnętrzne obwody modulatora pod kątem uszkodzonych elementów. W razie potrzeby dokonać ponownej kalibracji modulatora zgodnie z instrukcją producenta.

Wniosek

Testowanie modulatora analogowego to proces wieloetapowy, który wymaga starannego przygotowania, użycia odpowiedniego sprzętu i dokładnego zrozumienia specyfikacji modulatora. Postępując zgodnie z procedurami testowymi opisanymi w tym blogu, możesz mieć pewność, że dostarczane lub używane modulatory analogowe spełniają najwyższe standardy jakości.

Jeśli są Państwo zainteresowani naszymi modulatorami analogowymi lub mają Państwo jakiekolwiek pytania dotyczące testowania lub zakupu, prosimy o kontakt w celu dalszej dyskusji i negocjacji. Zależy nam na dostarczaniu Państwu produktów wysokiej jakości i doskonałego wsparcia technicznego.
