Opis

Wzmacniacz 1,2G firmy GME to niedrogi-o wysokiej-niezawodności wzmacniacz o kompaktowych rozmiarach. Charakteryzuje się szerokim pasmem i możliwością wyjścia o wysokim poziomie/dużym nachyleniu, co zapewnia niezawodną wydajność przy obsłudze częstotliwości DOCSIS 3.1 do 1,22 GHz. Unikalna konstrukcja umożliwia konfiguracje spełniające wymagania dotyczące szerokości pasma przesyłania danych 42, 85 lub 204 MHz.

Zastosowanie wzmacniaczy do zaawansowanych instalacji sieciowych HFC w budynkach mieszkalnych, hotelach, szkołach, szpitalach..., gdzie obowiązują wysokie wymagania dotyczące wzmocnienia RF. Zaprojektowany z myślą o dużym wzmocnieniu, wzmacniacz ten można zamontować bezpośrednio na ścianie, zapewniając zwiększone właściwości rozpraszania ciepła i niskie zużycie energii.

Ten wzmacniacz CATV do zastosowań budowlanych wykorzystuje najnowsze wersje technologii GaAs Push Pull 1,22 GHz, zapewniające doskonałą wydajność zniekształceń i niski poziom szumów.

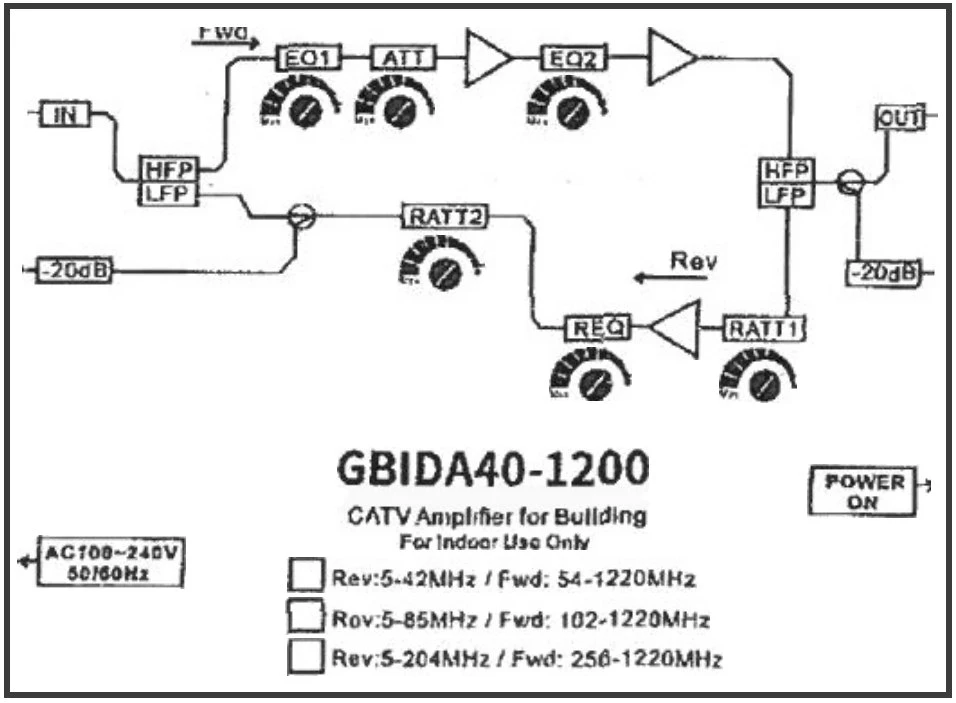

Przyjazne dla technika sterowanie obejmuje zmienne tłumiki i korektory, co zapewnia większą elastyczność podczas regulacji wzmacniacza. Wewnętrzny zasilacz akceptuje napięcia wejściowe od 100 do 240 V przy częstotliwościach 50 lub 60 Hz bez regulacji.

Wzmocnienie do przodu 38 dB, wzmocnienie do tyłu 27 dB.
Umożliwia wysoką przepustowość do 1220 MHz
Dostępne opcje filtra dipleksowego 42/54, 85/102, 204/256 MHz.

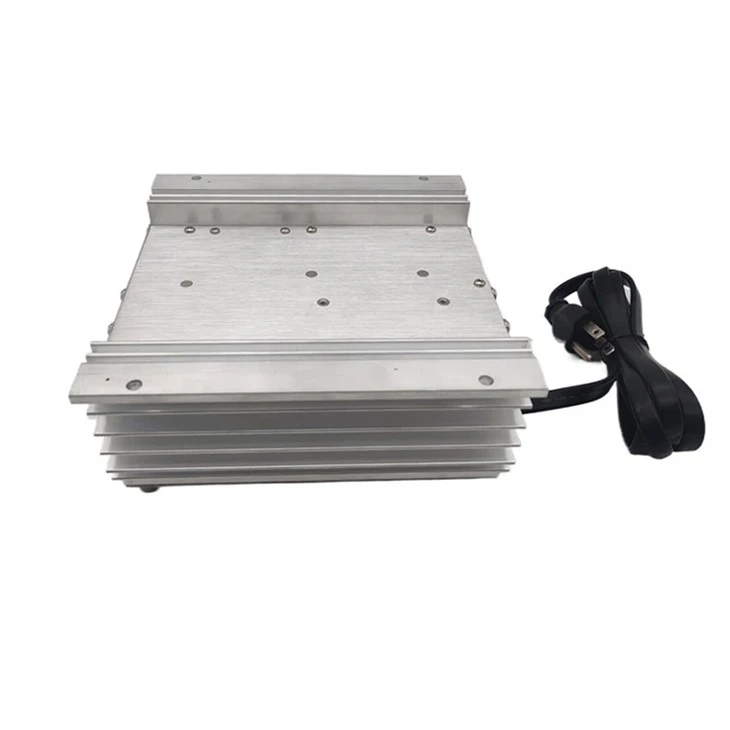

Aluminiowa obudowa zapewnia doskonałe odprowadzanie ciepła.
Zmienne tłumiki i korektory.
-20dB zewnętrzne punkty testowe wejścia/wyjścia.
Ochrona przeciwprzepięciowa do 6kV/3kA na portach IN/OUT.
Wewnętrzne zasilanie przełączające 100-240VAC.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDAMP-044 (GBIDA-40-1200-85)
Parametr	Do przodu	Odwracać	Jednostki	Notatki
Przepustowość	54/102/256-1220	5-42/85/204	MHz
Osiągać	38	27	dB
Płaskość	±1	±0.75	dB
Strata zwrotna	-14	-16	dB
Punkt testowy RF	-20±1	-20±1	dB	wejście/wyjście
Zakres regulacji korektora	0-18	0-18	dB
Zakres regulacji tłumika	0-20	0-20	dB
Referencyjny poziom wyjściowy	48	46	dBmv
CTB	-66		dBc	Poziom wyjściowy 33/48 dBmv (15 dB, przechylenie 54/1220 MHz), 79 kanałów NTSC, cyfrowy przy -6 dB od 550 MHz do 1,2 GHz
GUS	-65		dBc
DTO		-72	dBc
OSD		-60	dBc
Modulacja szumu	-65	-72	dBc
Liczba szumów	6	6	dB
Opóźnienie grupowe	Mniejszy lub równy 35 (rozpiętość 3,58 MHz)	Mniejszy lub równy 35 (rozpiętość 3,58 MHz)	niedz
Wytrzymałość na przepięcia	6KV, 3KA			Wejście/wyjście
Zasilacz	Wejście 100-240 50-60Hz	Wyjście 24 Vdc 1A
