Opis

DBS, OTA, CATV, wzmacniacz zasilany liniowo od 54 do 3000 MHz ze wzmocnieniem w przód i-pasmem pasywnym w podpasmie od 2 do 42 MHz.

SYTUACJA

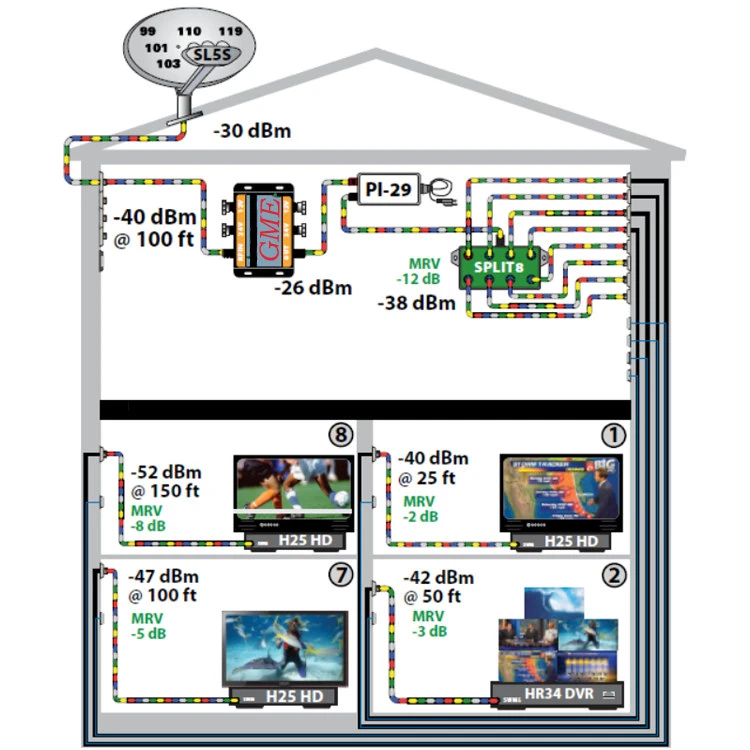

Wyjście przełącznika LNB lub DBS jest podzielone na wiele pomieszczeń lub mieszkań, a poziomy sygnału odbiornika są niskie w odległych lokalizacjach.

ROZWIĄZANIE

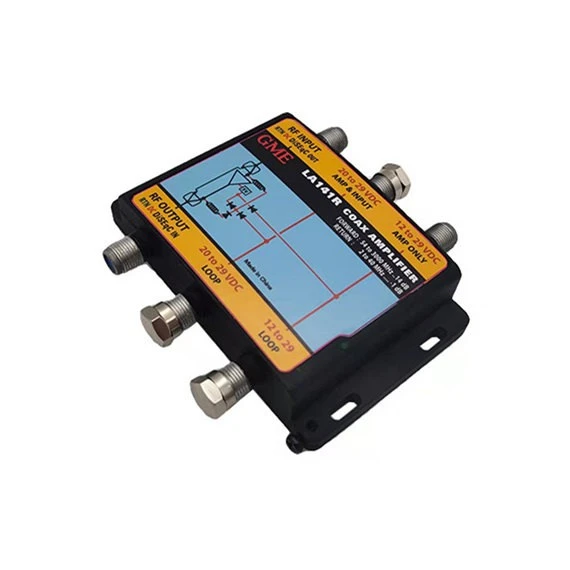

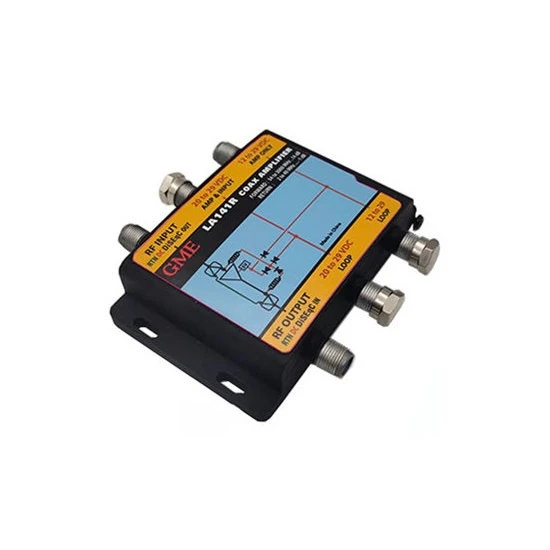

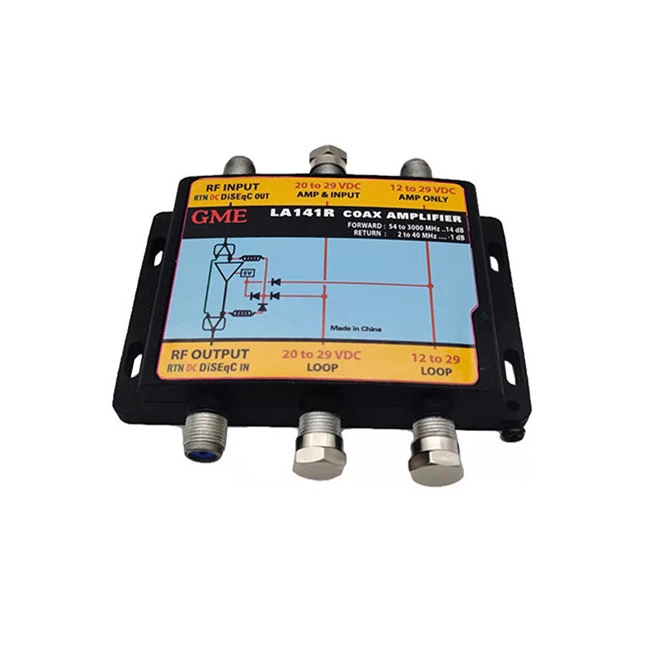

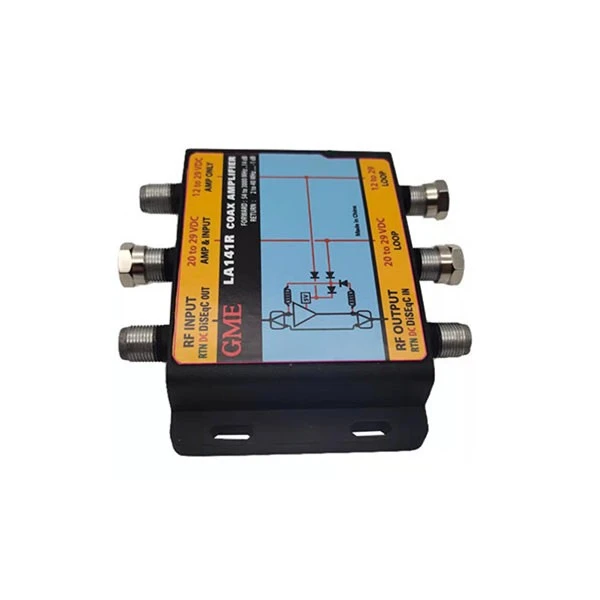

ModelLA141Wzmacniacz liniowy Gain zwiększa poziom sygnału kablowego i DBS, usuwając utratę 50 stóp RG-6 podczas przesyłania sygnałów sterujących modemem danych i odbiornikiem z odbiornika do przełącznika.

POWIĄZANE UWAGI

Ten produkt jest uniwersalnym wzmacniaczem koncentrycznym. Ten wzmacniacz Gain In Line współpracuje z OTA, CATV, DBS i SWM. Obejmuje pasywny zwrot podpasma od 22 kHz do 42 MHz. Model SD SWMA2 dwukierunkowo przesyła sygnały sterujące w paśmie od 2 do 806 MHz, MoCA E i odbiornikiem do zastosowań, w których wymagany jest MoCA na wejściu i wyjściu wzmacniacza.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDAMP-009 (LA141)
PRZEDMIOT	TYPOWY	LIMIT KONTROLI	WARUNKI TESTU
Częstotliwość Zakres
Ścieżka do przodu			950-2150 MHz
Ścieżka powrotna			22 kHz-3 MHz
Osiągać
	+11dB	+10dB min	950 MHz
	+12dB	+11dB min	1450 MHz
	+14dB	+13dB min	1750 MHz
	+15dB	+14dB min	2150 MHz
	+14dB	+13dB min	2400 MHz
Strata wtrąceniowa	-1,2dB	-2,5dB maks	22 kHz-3 MHz
Strata zwrotu
Wejście	-15dB	-12 dB Min	950-2150 MHz
	-12dB	-10 dB Min	2151-2400 MHz
Wyjście	-12dB	-10 dB Min	950-2150 MHz
	-13dB	-11 dB Min	2151-2400 MHz
Możliwość wejścia
Kompresja 1dB	112dBuV	Maks. 110 dBuV	Na wejściu 950 MHz
Napięcie robocze		12-21 V prądu stałego
Impedancja		75 omów	Port wejścia/wyjścia
Złącze		Typ F żeński	Port wejścia/wyjścia
