Opis

Wzmacniacz DBS od 250 do 2150 MHz ze wzmocnieniem 25 dB, zasilaniem LNB i kompensacją nachylenia.

Sytuacja

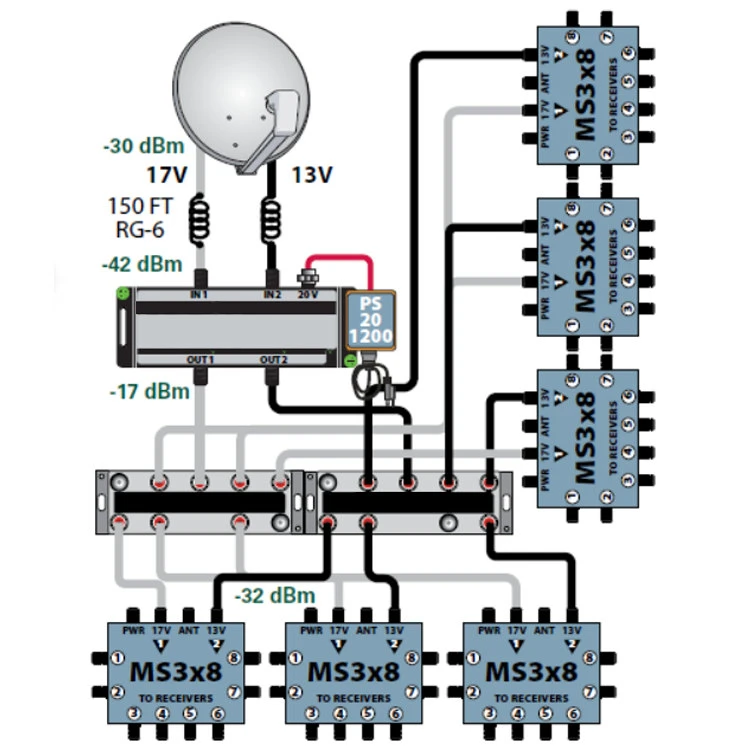

Sygnały DBS od 250 do 2150 MHz z podwójnego LNB muszą być zasilane, z blokadą polaryzacji i wzmacniane, aby zasilać wiele przełączników.

Rozwiązanie

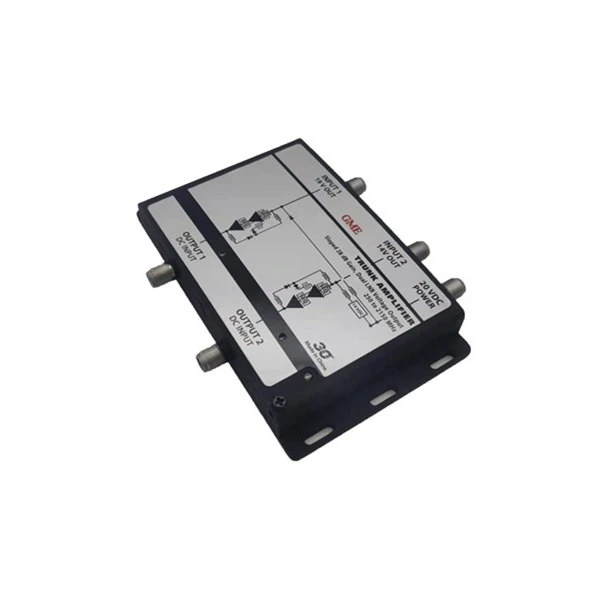

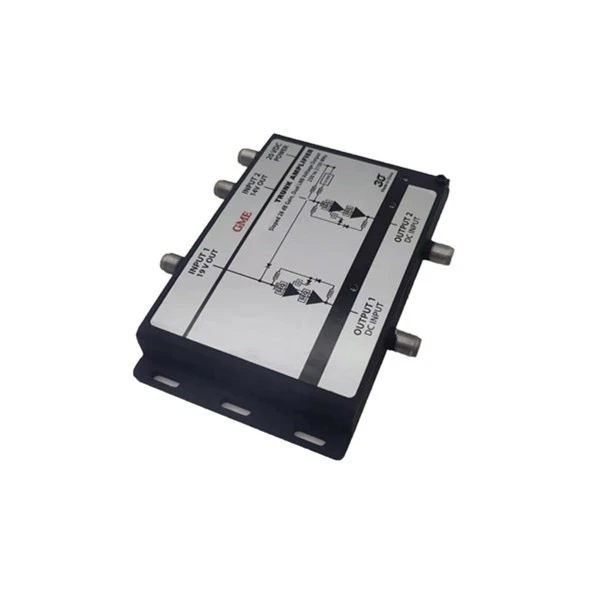

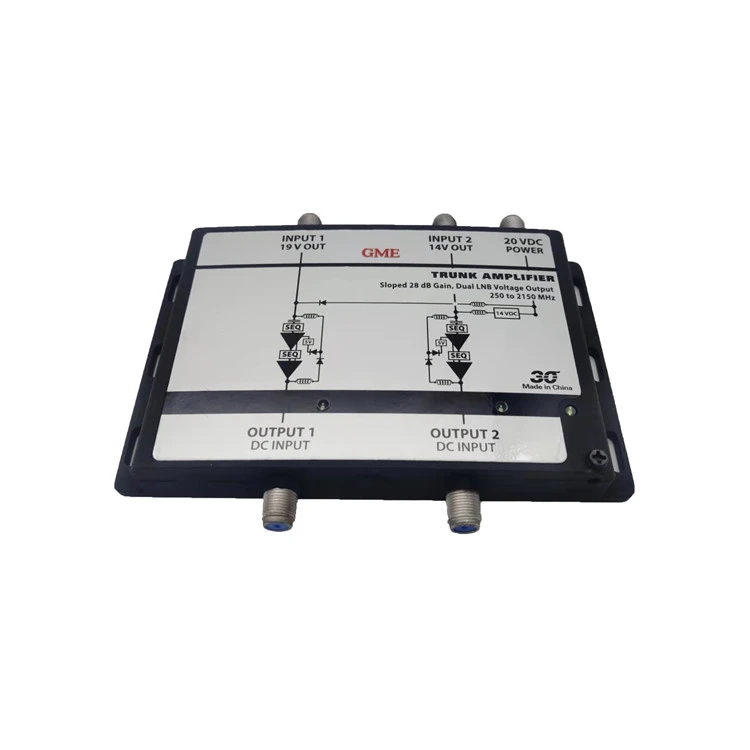

Podwójny wzmacniacz LNB 28 dB Model SD TA282-T zasila podwójny LNB DBS, wzmacnia sygnały i wstępnie podkreśla wysokie częstotliwości, aby kompensować nachylenie kabla.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDAMP-018 (SD TA282-T)
PRZEDMIOT	TYPOWY	LIMIT KONTROLI	WARUNKI TESTU
Częstotliwość Zakres			250-2150 MHz
Osiągać
	+20dB	+18dB min	950 MHz
	+24dB	+22dB min	1750 MHz
	+28dB	+26dB min	2150 MHz
Płaskość
Z wyłączeniem nachylenia	±0,2dB	±0,5dB maks	Dowolne pasmo 24 MHz
Nachylenie	6dB	Min. 5dB	250-2150 MHz
Strata zwrotna
Wejście/wyjście	-12dB	-10 dB Min	250-2150 MHz
Izolacja
Polaryzacja krzyżowa	-35dB	-30 dB Min	250-2150 MHz
Wejście do wejścia	-35dB	-30 dB Min	250-2150 MHz
Wyjście na wyjście	-35dB	-30 dB Min	250-2150 MHz
Możliwość wejścia
Kompresja 1dB	96dBuV	Maks. 95 dBuV	Na wejściu 950 MHz
DC Poprzez spadek napięcia		Maks. 1,2 V prądu stałego	Wyjście na wejście
Impedancja		75 omów	Port wejścia/wyjścia
Złącze		Typ F żeński	Wszystkie porty
Napięcie wyjściowe na porcie wejściowym
Port wejściowy 1		19±0,5VDC	Ładowanie 500mA
Port wejściowy 2		13±0,5VDC	Ładowanie 500mA

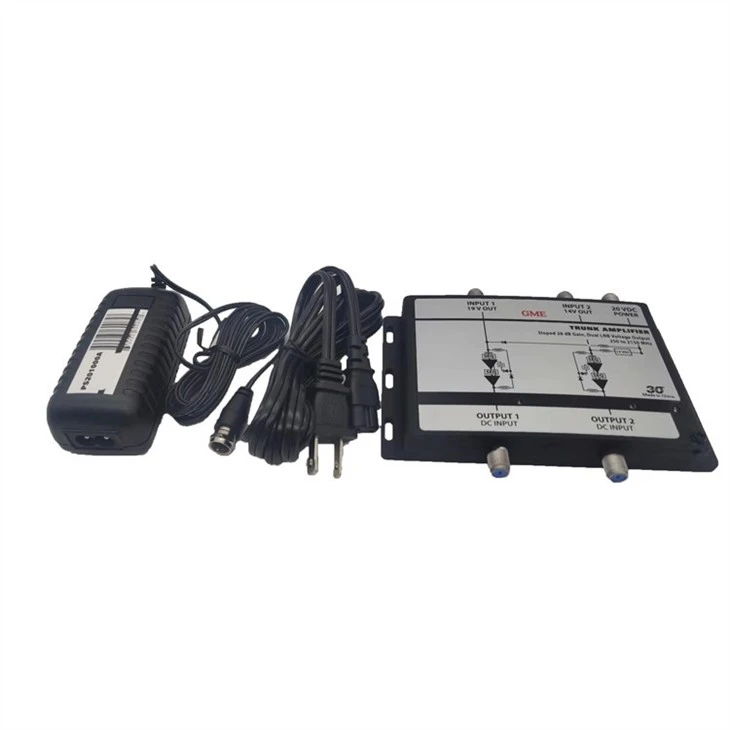

Zasilacz
Wejście		100–240 V AC, 50/60 Hz
Wyjście		20 V DC, 1200 mA
Poziom CEC		VI
