Opis

DBS, OTA, CATV, wzmacniacz zasilany liniowo od 54 do 3000 MHz ze wzmocnieniem w przód i-pasmem pasywnym w podpasmie od 2 do 42 MHz.

SYTUACJA

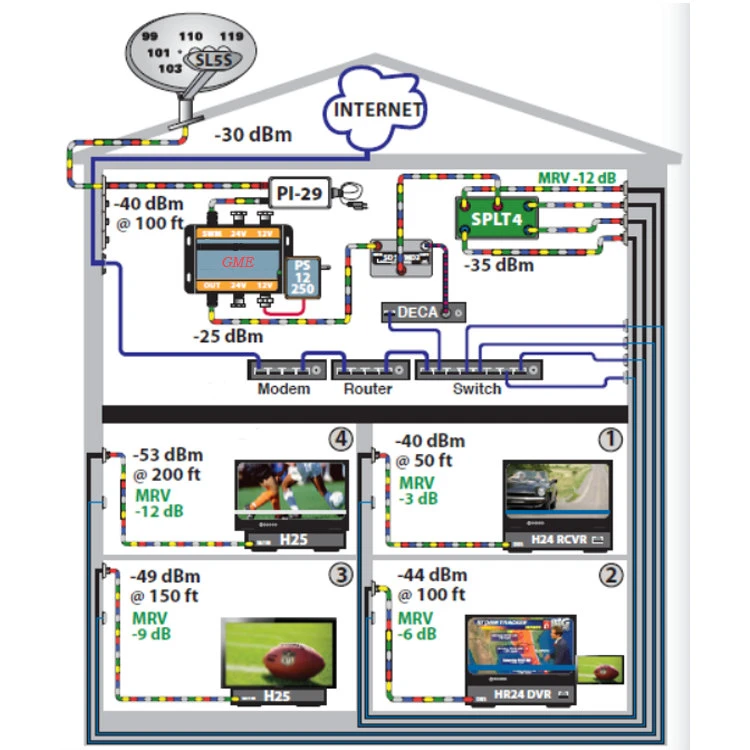

Wyjście przełącznika LNB lub DBS jest podzielone na wiele pomieszczeń lub mieszkań, a poziomy sygnału odbiornika są niskie w odległych lokalizacjach.

ROZWIĄZANIE

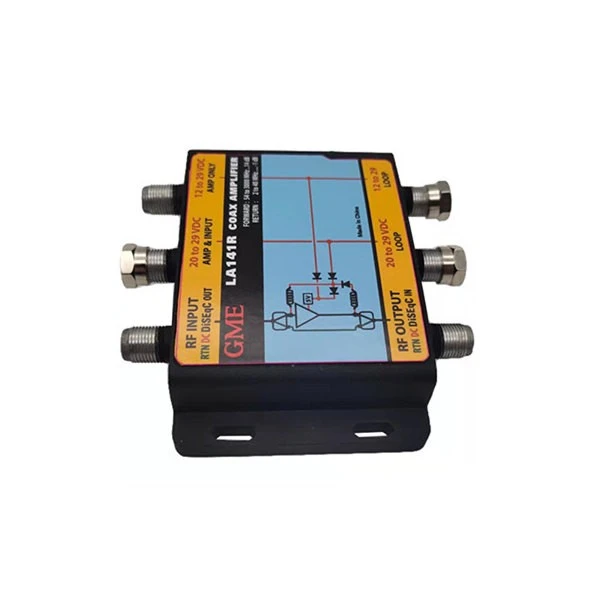

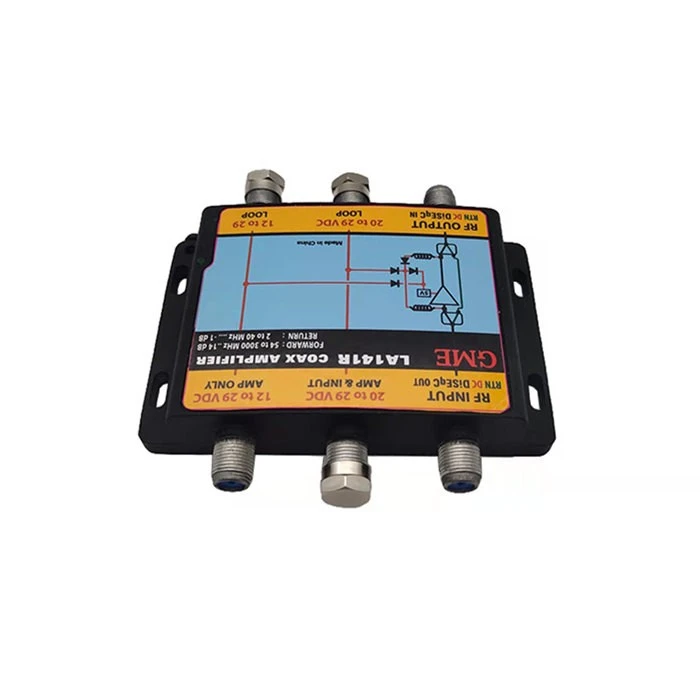

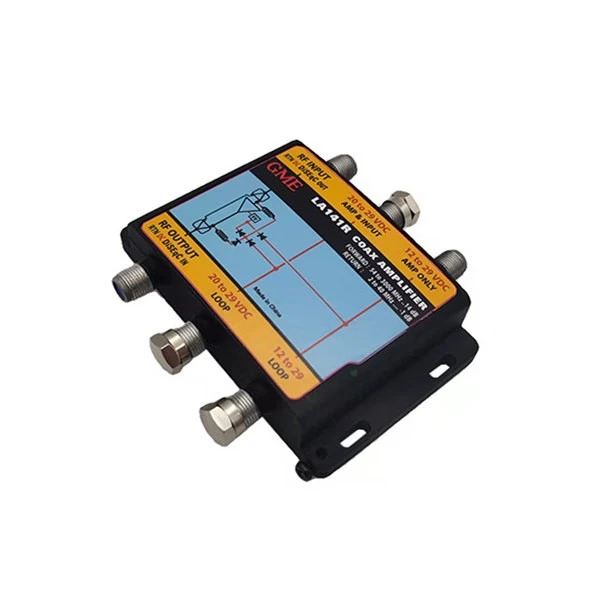

Wzmacniacz linii przedłużającej Model LA141R SWM zwiększa poziom sygnału kablowego i DBS, usuwając utratę 50 stóp RG-6 podczas przesyłania sygnałów sterujących modemem danych i odbiornikiem z odbiornika do przełącznika.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDAMP-024 (LA141R-TA)
PRZEDMIOT	TYPOWY	LIMIT KONTROLI	WARUNKI TESTU
CZĘSTOTLIWOŚĆ ZAKRES
ŚCIEŻKA POWROTU			2 ~ 42 MHz
DROGA DO PRZODU			54 ~ 3000 MHz
OSIĄGAĆ	+4.8 dB	+4 dBMIN.	54 MHz
	+8 dB	+6 dBMIN.	100 MHz
	+11 dB	+9 dBMIN.	950 MHz
	+13 dB	+11 dBMIN.	1450 MHz
	+14 dB	+12 dBMIN.	2150 MHz
	+15 dB	+13 dBMIN.	2400 MHz
	+14 dB	+12 dBMIN.	3000 MHz
UTRATA WSTAWIENIA	-3,8 dB	-4,8 dB MAKS.	2 ~ 42 MHz
STRATA ZWROTU
WEJŚCIE	-13dB	-11 dBMIN.	2 ~ 42 MHz
	-12dB	-10 dBMIN.	54 ~ 100 MHz
	-15dB	-12 dBMIN.	101 ~ 1450 MHz
	-12dB	-10 dBMIN.	1451 ~ 3000 MHz
WYJŚCIE	-13dB	-11 dBMIN.	2 ~ 42 MHz
	-12dB	-10 dBMIN.	54 ~ 3000 MHz
MOŻLIWOŚCI WEJŚCIOWE (KOMPRESJA 1dB)
	113dBuV	111 dBuV MIN.	PRZY WEJŚCIU 250 MHz
	112dBuV	110 dBuV MIN.	PRZY WEJŚCIU 950 MHz
NAPIĘCIE ROBOCZE		12-36 V prądu stałego
BIEŻĄCE ZUŻYCIE		130 mA MAKS.
PRZEKAZANIE MOCY			OUT → IN
PRZEJŚCIE 22K			OUT → IN
IMPEDANCJA			WEJŚCIE/WYJŚCIE
ZŁĄCZE			WSZYSTKIE PORTY
