Opis

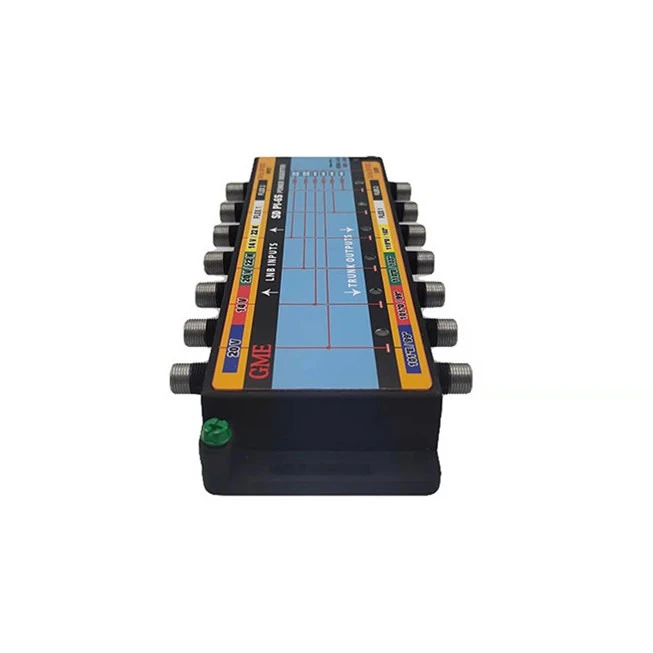

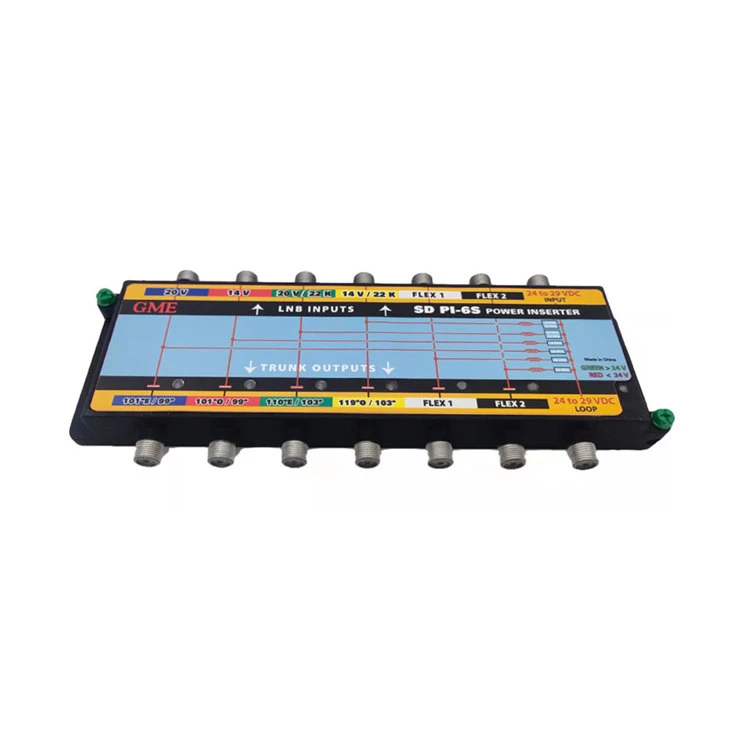

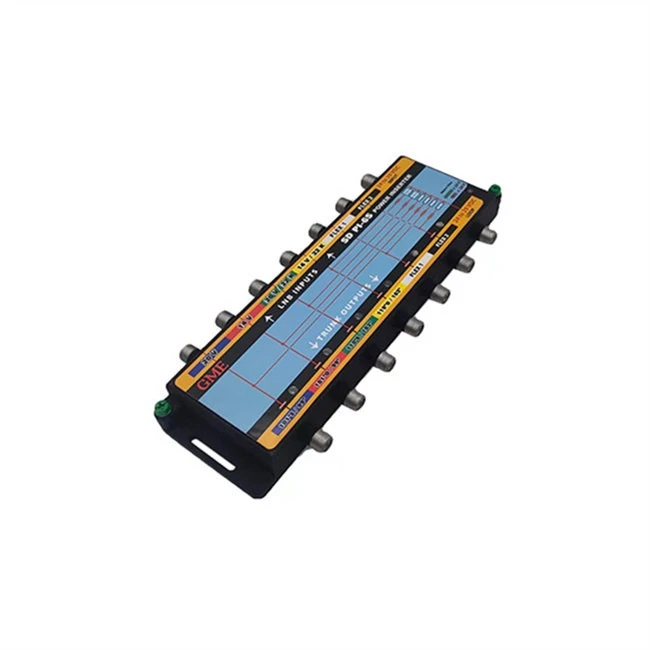

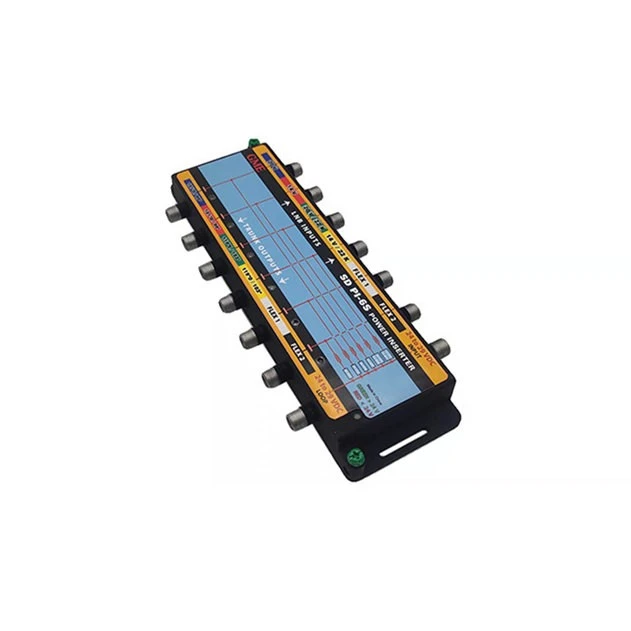

Blokada polaryzacji modułu zasilania satelitarnego DirecTV
Model SDPI6S zasila LNB DIRECTV SL5, polaryzacja blokuje cztery wyjścia anteny i zapewnia dwa wyjścia 20 V do zasilania LNB 95° w antenie DTV66E oraz możliwą przyszłą polaryzację. Wzmacniacze zasilane liniowo mogą być zasilane przez zasilacz. Z transformatora mocy zabezpieczonego przed zwarciem dostępne jest łącznie dwa ampery prądu stałego.
Sytuacja
W przypadku wielu przełączników wymagane są sygnały z anteny DIRECTV® (4) SLSP-F SlimLine® z konwerterem SL5, anteną DTV66E 95° i możliwą szóstą polaryzacją.
Rozwiązanie
Model SD PI-6S zasila konwerter DIRECTV® SL5, blokuje polaryzację czterech wyjść anteny i zapewnia napięcie 20 V FLEX1 i 13 V na wejściach FLEX2 do zasilania konwertera 95° na antenie DTV66E lub innych LNB.
Cechy
◆ DIRECTV SL5 Ka/Ku szerokość pasma 250 do 2150 MHz

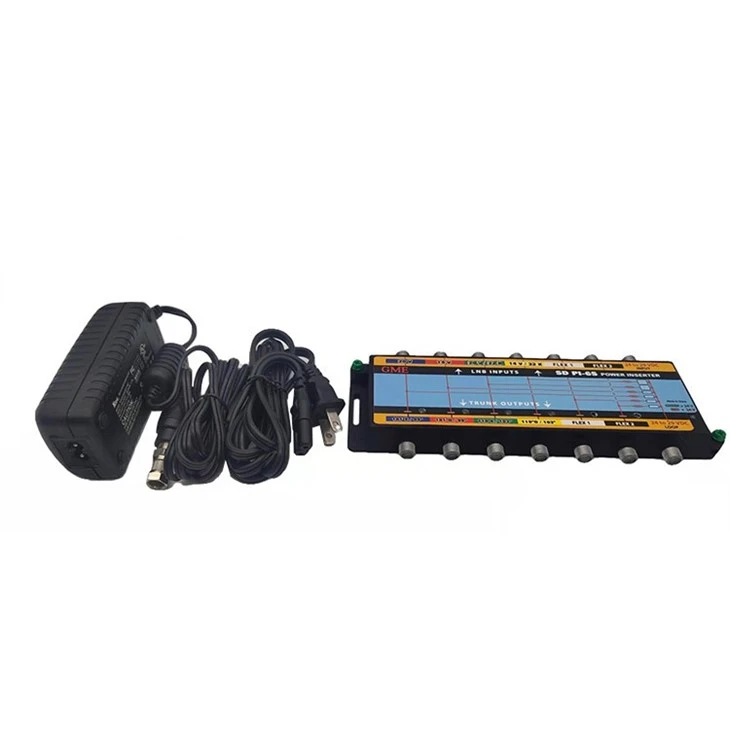

◆ Zasilany przez zasilacze PI-29 lub PS242000A
◆ Zasila LNB SL5, SL3 i Worldview
◆ Kompaktowa obudowa: 1-calowy odstęp SCTE Indoor F
◆ Miernik poziomu napięcia wbudowany w kolorze CZERWONYM/ZIELONYM
Specyfikacja
|
Miejsce pochodzenia: Guangdong, Chiny |
|||
|
Numer modelu: GDINS-001 (SD PI-6S) |
|||
|
PRZEDMIOT |
TYPOWY |
QCLIMIT |
WARUNKI TESTU |
|
CZĘSTOTLIWOŚĆ ZAKRES |
|
|
250-2150 MHz |
|
UTRATA WSTAWIENIA |
|||
|
|
-1,0 dB |
-1,5 dB MAKS |
250-2150 MHz |
|
IZOLACJA |
|||
|
MIĘDZY PORTAMI |
-40dB |
-35dB MIN |
250-2150 MHz |
|
STRATA ZWROTU |
|
|
|
|
WEJŚCIE/WYJŚCIE |
-12dB |
-10dB MIN |
250-2150 MHz |
|
WEJŚCIA ZASILAJĄCE ZASILANIE DC |
|||
|
PORT nr 1 (20 V 101 stopni i 99 stopni) |
|
20±0,5 V prądu stałego |
@50-350 mA |
|
PORT nr 2 (14 V 101 stopni i 99 stopni) |
|
13,5±0,5 V prądu stałego |
@50-350 mA |
|
PORT nr 3 (22 kHz i 20 V, 110 stopni i 103 stopnie) |
|
20±0,5 V prądu stałego (+22 kHz) |
@50-350 mA |
|
PORT nr 4 (22 kHz i 14 V, 119 stopni i 103 stopnie) |
|
13,5 ± 0,5 V prądu stałego (+22 kHz) |
@50-350 mA |
|
PORT #5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT #6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
CHARAKTERYSTYKA SYGNAŁU 22 KHz |
|||
|
CZĘSTOTLIWOŚĆ |
|
22 ± 4 kHz |
|
|
CYKL PRACY |
|
±50﹪ |
＜24,0 V prądu stałego |
|
POZIOM |
|
400 mVp-p MIN |
>24,0 V prądu stałego |
|
KOLOR diody zasilania |
|
CZERWONY |
|
|
ODPOWIEDNIE: |
|
ZIELONY |
|
|
PRZEŁĄCZANIE MOCY |
|
24 V-29 V prądu stałego |
PRZEŁĄCZANIE MOCY |
|
WEJŚCIE |
|
100-240VAC / 50/60Hz |
WSZYSTKIE PORTY |
|
WYJŚCIE |
|
24 V DC/2,08 A |
WSZYSTKIE PORTY |
|
IMPEDANCJA |
|
75 omów |
(6) SCTE WEWNĘTRZNE F |
|
ZŁĄCZE |
|
TYPU „F” ŻEŃSKA |
|
|
LICZBA PORTÓW WEJŚCIA/WYJŚCIA |
|
|
|
Profil firmy

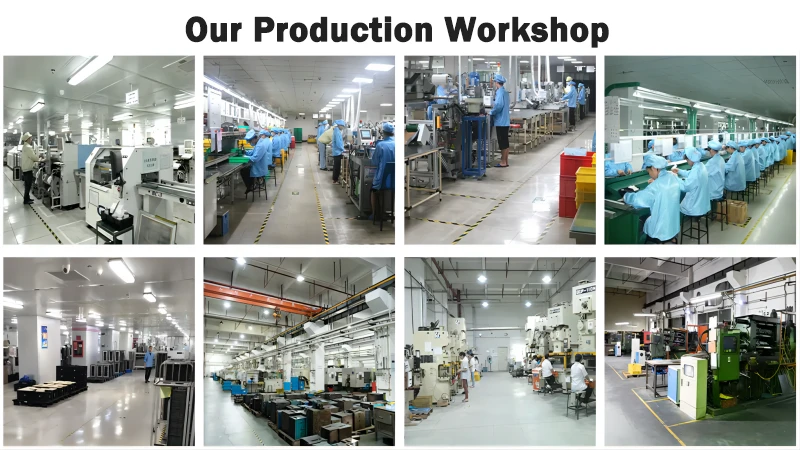

Goodmind Electronics (Shenzhen) Co., Ltd. została założona w 1992 roku z kapitałem zakładowym wynoszącym 18 milionów dolarów amerykańskich. Własna fabryka znajduje się w Shenzhen i zatrudnia ponad 1000 pracowników. Jest to przedsiębiorstwo-zaawansowane technologicznie, integrujące badania i rozwój, produkcję, sprzedaż i serwis. Firma specjalizuje się w profesjonalnej firmie produkującej anteny/komunikację sieciową/Bluetooth/akcesoria AV/inteligentny dom/akcesoria samochodowe. Fabryka jest zintegrowana pionowo. Fabryka posiada przetwórstwo tworzyw sztucznych, tłoczenie metali, odlewanie ciśnieniowe cynku, SMT, DIP i centrum montażowe. Firma ma silną siłę finansową, profesjonalny zespół badawczo-rozwojowy, doskonały sprzęt produkcyjny i oszczędną produkcję, a jej celem jest tworzenie-produktów wysokiej jakości dla klientów.
Jak działa satelitarny moduł zasilający?
Adapter zasilania satelitarnego podłącza się bezpośrednio pomiędzy odbiornikiem satelitarnym a anteną satelitarną. Odbiera moc z odbiornika satelitarnego za pomocą kabla koncentrycznego, a następnie przesyła tę moc do LNB za pomocą tego samego kabla. Moc ta jest niezbędna, aby LNB mógł wzmacniać i konwertować odebrane sygnały satelitarne do postaci użytecznej dla odbiornika.
Jaki jest cel satelitarnego zasilacza?
Podstawowym celem satelitarnego zasilacza jest zapewnienie zasilania LNB, które jest niezbędne do jego działania. Bez zasilania dostarczanego przez konwerter LNB nie byłby w stanie wzmocnić słabych sygnałów odbieranych z anteny satelitarnej.
Jak zainstalować moduł zasilania satelitarnego?
Instalacja satelitarnego modułu zasilającego jest zazwyczaj prosta. Najpierw odłącz kabel koncentryczny od odbiornika satelitarnego. Następnie podłącz jeden koniec kabla koncentrycznego do portu wejściowego urządzenia wprowadzającego, a drugi koniec do portu wyjściowego urządzenia wprowadzającego oznaczonego „do LNB” lub podobnego. Na koniec podłącz zasilacz zasilacza do gniazdka elektrycznego i upewnij się, że zasilacz jest zasilany.
Często zadawane pytania
P: Czy mogę używać dowolnego satelitarnego zasilacza z moim systemem satelitarnym?
Odp.: Niezbędne jest użycie satelitarnego zasilacza kompatybilnego z systemem satelitarnym i LNB. Upewnij się, że moduł wprowadzający zapewnia prawidłowe napięcie i prąd wymagane przez LNB, ponieważ użycie niezgodnego modułu wprowadzającego może spowodować uszkodzenie LNB lub pogorszenie jakości sygnału.
P: Czy satelitarny moduł zasilający może być używany na zewnątrz?
Odp.: Chociaż satelitarne urządzenia zasilające są zwykle przeznaczone do użytku w pomieszczeniach, dostępne są modele odporne na warunki atmosferyczne, których można używać na zewnątrz. Jeśli chcesz zainstalować urządzenie wprowadzające na zewnątrz, upewnij się, że używasz obudowy lub pokrywy odpornej na warunki atmosferyczne, aby chronić go przed czynnikami atmosferycznymi i zapobiec uszkodzeniom spowodowanym przez wodę.
P: Gdzie mogę kupić satelitarny moduł zasilający?
Odp.: Adaptery zasilania satelitarnego można kupić u różnych sprzedawców detalicznych z elektroniką, sklepach internetowych i u dostawców sprzętu satelitarnego. Pamiętaj, aby wybrać renomowanego sprzedawcę i przed dokonaniem zakupu sprawdzić, czy odtwarzacz jest kompatybilny z Twoim systemem satelitarnym.
