Opis

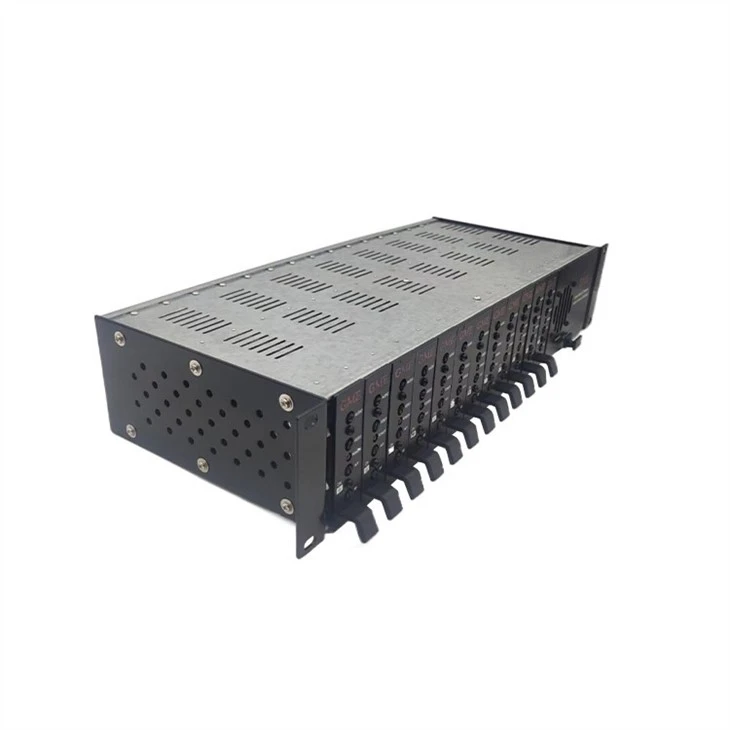

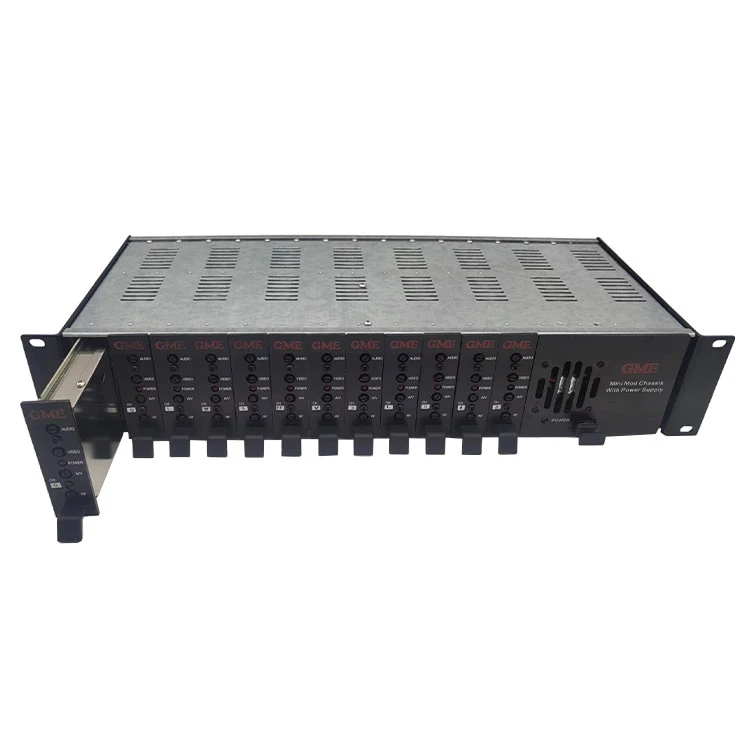

MTCM-45 Stałokanałowy modulator SAW z filtrem to profesjonalnej jakości kanałowy heterodynowy modulator audio/wideo z możliwością sąsiedniego kanału. Kanał można łatwo-dopasować do innego kanału w swojej grupie. Pasmo niskie, pasmo średnie, pasmo Hi-, pasmo Super, pasmo Hyper i pasmo Ultra poprzez zmianę ustawienia przełącznika DIP oscylatora i powrót filtra wyjściowego. Oscylator PLL z mikroprocesorem może sterować częstotliwością wyjściową, aby spełnić wymaganą przez FCC dokładność i ustawienie offsetu. Ten modulator akceptuje wideo o standardowej polaryzacji (synchronizacja ujemna) w zakresie od 0,7 V do 2,6 V na stronę.

Filtr piły zapewniający doskonałą szczątkową reakcję pasma bocznego.
Sterowane mikroprocesorem ustawienie częstotliwości spełnia wszystkie wymagania FCC dotyczące dokładności i ustawień wyłączenia.
Kanał można-zresetować w jego paśmie,-przestawiając jedynie przełącznik DIP i filtr wyjściowy.
Przełącznik osłabiania-przedwzmacniacza dostępny z panelu bocznego w celu włączenia kompozytowego sygnału stereofonicznego BTSC.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDM-006 (MTCM-45)
RF
Kanały wyjściowe	CATV 2-135, UHF 14-69
Poziom wyjściowy	45 dBmV (min)
Zakres:	12dB (regulowane)
Stosunek nośnej A/V	-11dB do -22dB (regulowane)
Stabilność nośnika wizualnego	±5 kHz
Przesunięcie nośnej dźwięku	±4,5 MHz
Stabilność nośnika słuchowego	±10 kHz
Błędne wyjście (dBc)	-60 dBc
Stosunek C/N (w-pasmie)	-60 dBc
Szum szerokopasmowy (dBc)	-95
WIDEO
Minimalne wejście wideo	0,5 Vp-str
Odpowiedź częstotliwościowa	±1,7 dB (30 Hz do 4,2 MHz)
S/N wideo	60dB
Współczynnik szumu	-60dB
Wzmocnienie różnicowe	±5%
Faza różnicowa	±5 stopni
Opóźnienie grupowe	75ns
AUDIO
Wymagania wejściowe	500 mV (odch. 25 kHz)
Impedancja wejściowa	10kΩ
Odpowiedź częstotliwościowa	±1,5 dB (50 Hz-15 kHz)
Zniekształcenia (THD)	1%
Wstępne-podkreślenie	75usec (do wyboru)
