Opis

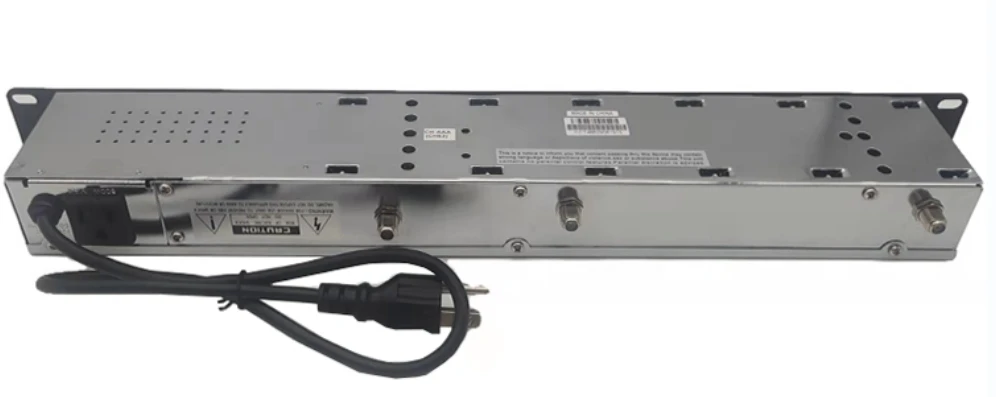

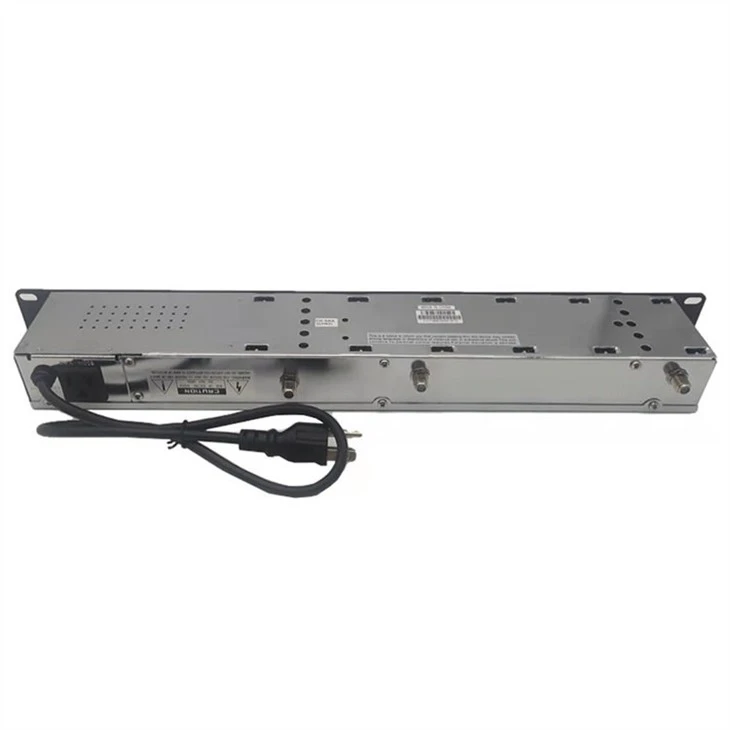

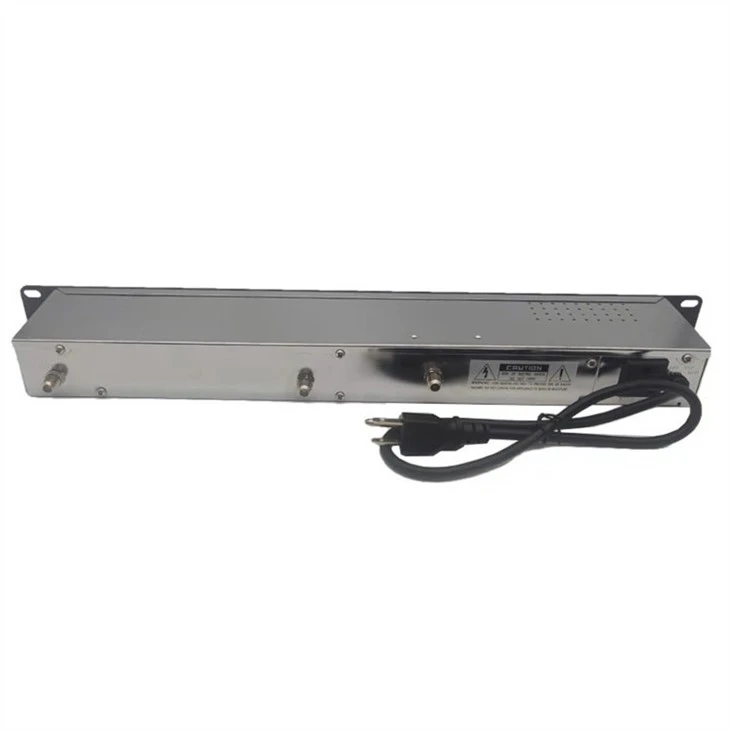

CT-SAW860 to półprzewodnikowy modulator audio/wideo-, który zapewnia modulowane wyjście nośnej wideo i audio RF na stałym kanale od 54 MHz do 860 MHz.
Modulator audio-wideo SAW z filtrem akceptuje sygnał wideo o standardowej polaryzacji na poziomie 0,7-2,5 Vp-p ze źródeł wideo, takich jak odbiornik satelitarny, demodulator, kamera telewizyjna, odtwarzacz DVD lub magnetowid.

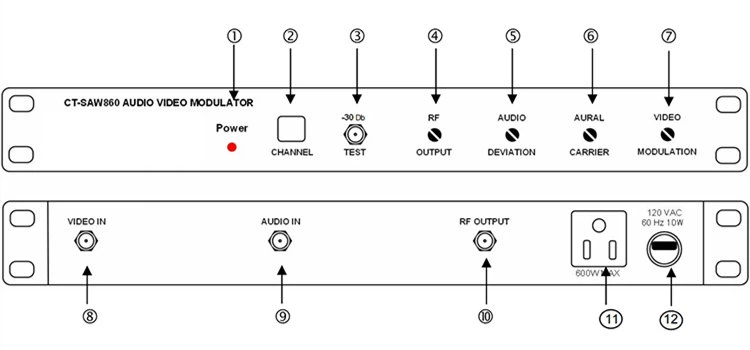

Urządzenie zapewnia wysokiej jakości sygnały wideo, koloru i dźwięku na dowolnym nieużywanym kanale w systemie MATV, SMATV lub CATV z obwodem zamkniętym. Aby ułatwić obsługę, wszystkie elementy sterujące poziomem znajdują się na panelu przednim.
Specyfikacja
|
Miejsce pochodzenia: Guangdong, Chiny |
|
|
Numer modelu: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Kanały wyjściowe |
Telewizja VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Poziom wyjściowy |
+55 dBmV (minimum) |
|
3. Zakres poziomu wyjściowego |
13dB |
|
4. Współczynnik nośnej A/V |
-7dB do -22dB |
|
5. Fałszywe dane wyjściowe |
-60 dB poniżej nośnej wideo (@stosunek nośnej A/V -15 dB, poziom wyjściowy: +55dBmV) |
|
6. Dokładność/stabilność częstotliwości |
±5 kHz |
|
7. Impedancja wyjściowa |
75 omów |
|
8. Strata sygnału wyjściowego |
9dB |
|
WIDEO |
|
|
1. Poziom wejścia wideo |
Minimum 0,7 Vp-p przy modulacji 87,5%. |
|
2. Wzmocnienie różnicowe |
<5% (10 to 90% APL) |
|
3. Faza różnicowa |
<5˚ (10 to 90% APL) |
|
4. Buczenie i hałas |
-60 dB przy 87,5% modulacji |
|
5. Stosunek nośnej obrazu do szumu |
60 dB przy 4 MHz cz.-b |
|
6. Pasmo przenoszenia |
±1,7 dB (30 Hz do 4,2 MHz) |
|
AUDIO |
|
|
1. Poziom wejściowy |
0,8 Vp-p dla odchylenia ±25 kHz |
|
2. Impedancja wejściowa |
600 omów, niezbalansowane |
|
3. Wstępne-akcentowanie |
75 µSek |
|
OGÓLNY |
|
|
1. Zakres mocy wejściowej |
120 V AC, 60 Hz |
|
2. Temperatura pracy |
32 ˚F ~ 122 ˚F |
|
3. Złącza |
Wszystkie typu „F”. |
|
MECHANICZNY |
|
|
1. Wymiary |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Waga |
4,3 funta |

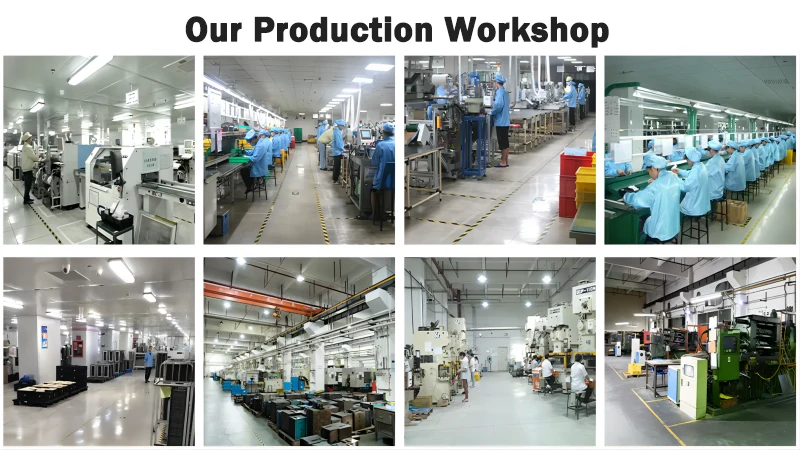

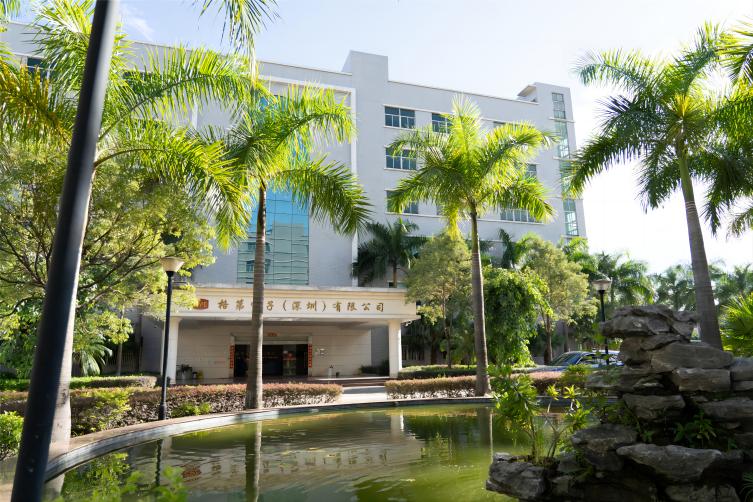

Goodmind Electronics (Shenzhen) Co., Ltd. została założona w 1992 roku z kapitałem zakładowym wynoszącym 18 milionów dolarów amerykańskich. Własna fabryka znajduje się w Shenzhen i zatrudnia ponad 1000 pracowników. Jest to przedsiębiorstwo-zaawansowane technologicznie, integrujące badania i rozwój, produkcję, sprzedaż i serwis. Firma specjalizuje się w profesjonalnej firmie produkującej anteny/komunikację sieciową/Bluetooth/akcesoria AV/inteligentny dom/akcesoria samochodowe. Fabryka jest zintegrowana pionowo. Fabryka posiada przetwórstwo tworzyw sztucznych, tłoczenie metali, odlewanie ciśnieniowe cynku, SMT, DIP i centrum montażowe. Firma ma silną siłę finansową, profesjonalny zespół badawczo-rozwojowy, doskonały sprzęt produkcyjny i oszczędną produkcję, a jej celem jest tworzenie-produktów wysokiej jakości dla klientów.
Co to jest modulator audio-wideo z filtrem SAW?
Filtrowany modulator audio-wideo SAW jest urządzeniem powszechnie stosowanym w systemach telewizji analogowej do nadawania sygnałów audio i wideo. Wykorzystuje filtr powierzchniowej fali akustycznej (SAW), który precyzyjnie kształtuje i filtruje modulowany sygnał, zapewniając zgodność z określonymi standardami częstotliwości i redukując zakłócenia.
Jak w tym kontekście działa filtr SAW?
Filtr powierzchniowej fali akustycznej (SAW) to urządzenie wykorzystujące falę akustyczną, które filtruje i przetwarza sygnały elektroniczne o częstotliwościach radiowych. W tym modulatorze pomaga udoskonalić charakterystykę częstotliwościową sygnału audio-wideo, zapewniając jego zgodność z wyznaczonym widmem częstotliwości i minimalizując zakłócenia.
Jaki jest cel filtra SAW w modulatorze audio-wideo?
Filtr SAW w modulatorze służy do kształtowania i filtrowania modulowanego sygnału. Pomaga spełnić określone standardy częstotliwości, zapobiegać zakłóceniom z sąsiednimi kanałami i poprawiać ogólną jakość przesyłanego sygnału audio-wideo.
Modulator audio-wideo z filtrem SAW
Filtrowany modulator audio-wideo SAW (powierzchniowa fala akustyczna) to urządzenie stosowane w systemach telewizji analogowej do nadawania sygnałów audio i wideo. Zawiera filtr SAW, będący urządzeniem wykorzystującym falę akustyczną, służący do precyzyjnego kształtowania i filtrowania modulowanego sygnału. Pomaga to zapewnić zgodność z określonymi standardami częstotliwości i zmniejsza zakłócenia.
Czy ten typ modulatora jest nadal istotny w przypadku przejścia na nadawanie cyfrowe?
Wraz z powszechnym przejściem na nadawanie cyfrowe, tradycyjne analogowe modulatory-audio-wideo z filtrami SAW stają się coraz mniej popularne. Cyfrowe systemy nadawcze często wykorzystują bardziej zaawansowane techniki modulacji i kodowania.
W jaki sposób modulator radzi sobie z zakłóceniami z sąsiednich kanałów?
Filtr SAW odgrywa kluczową rolę w redukcji zakłóceń z sąsiednich kanałów lub niepożądanych sygnałów. Zapewnia, że zmodulowany sygnał pozostaje w przydzielonym zakresie częstotliwości, minimalizując ryzyko zakłóceń.
Często zadawane pytania
P: Czy modulator audio-wideo z filtrem SAW może obsługiwać wiele kanałów?
Odp.: Tak, w zależności od konstrukcji i specyfikacji modulator może obsługiwać wiele kanałów. Bardzo ważne jest sprawdzenie możliwości urządzenia i zapewnienie zgodności z regionalnymi standardami nadawczymi.
P: Jak zapewnić zgodność z regionalnymi standardami nadawania?
Odp.: Koniecznie skonsultuj się z producentami lub dostawcami, aby upewnić się, że filtrowany modulator audio-wideo SAW jest zgodny ze specyficznymi standardami i przepisami nadawczymi obowiązującymi w Twoim regionie.
P: Czy zapewniane jest ciągłe wsparcie w zakresie konserwacji i modernizacji tego typu sprzętu?
Odpowiedź: W miarę wycofywania analogowych systemów nadawczych wsparcie w zakresie konserwacji i modernizacji tradycyjnych analogowych modulatorów może stać się ograniczone. Rozważ przejście na rozwiązania cyfrowe, aby-zapewnić długoterminową rentowność.
