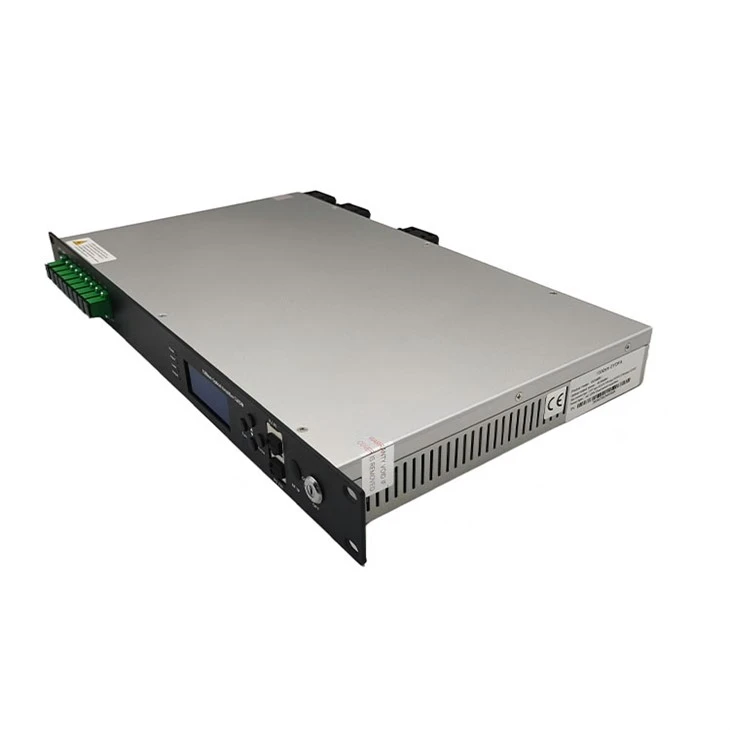

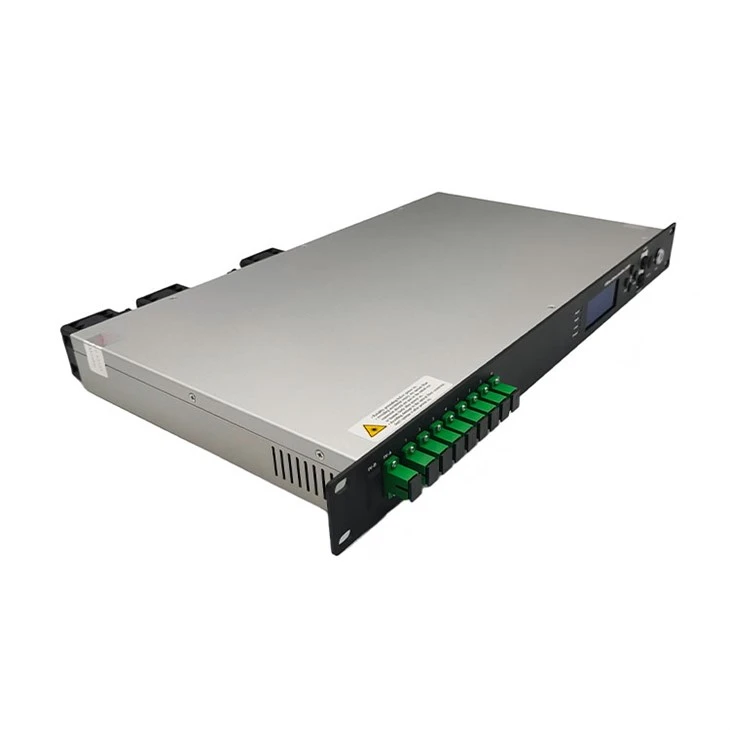

Przegląd produktu
We wzmacniaczu optycznym GCA 6051-YZ zastosowano dobrze-znane-wysokowydajne włókno-iterbowe{{5}domieszkowane ko-erbem i niskoszumowy laser pompujący. Ma niezawodną konstrukcję obwodu i wydajną konstrukcję rozpraszania ciepła. Maksymalna całkowita moc wyjściowa całej maszyny może osiągnąć +36dBm i obsługuje do 32 wyjść z opcjonalnym przełącznikiem optycznym, CWDM i detekcją RF. Zapewnia oprogramowanie do zarządzania siecią z protokołem SNMP i zarządzanie siecią WEB, odpowiednie do wzmocnionej transmisji sygnału optycznego 1550 nm w sieci FTTH.

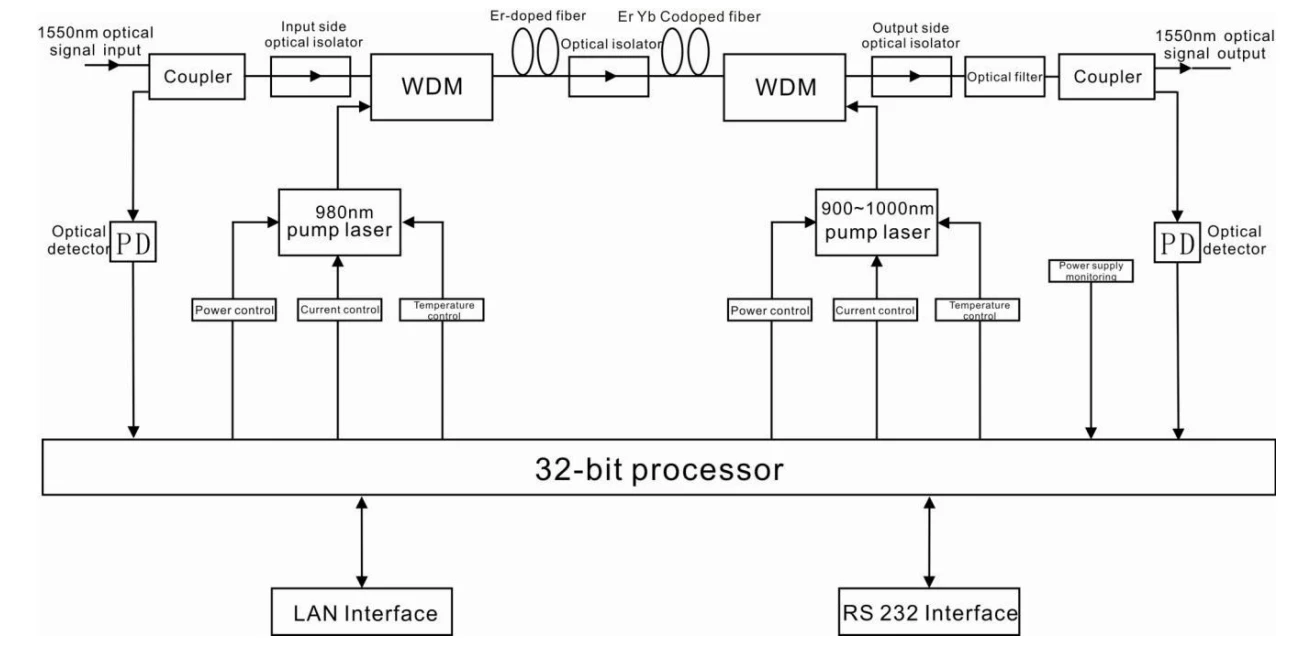

Schemat blokowy
Parametr techniki
|
Przedmiot |
Jednostka |
Parametry techniki |
Uwaga |
|
|
Szerokość pasma operacyjnego |
nm |
1545 - 1565 |
||
|
Zakres mocy wejściowej optycznej |
dBm |
-5-+10 |
||
|
Maksymalna moc wyjściowa optyczna |
dBm |
36 |
||
|
Stabilność mocy wyjściowej |
dBm |
±0.5 |
||
|
Wartość szumu |
dB |
Mniejszy lub równy 6,0 |
Optyczna moc wejściowa0dBm |
|
|
Strata zwrotna |
Wejście |
dB |
Większe lub równe 45 |
|
|
Wyjście |
dB |
Większe lub równe 45 |
||
|
Typ złącza optycznego |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Większe lub równe 50 |
Warunki testowe zgodnie z GT/T 184-2002 |
|
|
C/CTB |
dB |
Większe lub równe 63 |
||
|
C/CSO |
dB |
Większe lub równe 63 |
||
|
Napięcie zasilania |
V |
160 V AC - 250 V (50 Hz), 48 V prądu stałego |
||
|
Zużycie energii |
W |
Mniejsze lub równe 65 |
|
|
Zakres temperatury roboczej |
stopień |
-10 - +45 |
|
|
Zakres temperatur przechowywania |
stopień |
-30 - +70 |
|
|
Maksymalna robocza wilgotność względna |
% |
Maks. 95% bez kondensacji |
|
|
Wymiar |
mm |
437(L)×442(W)×44(H) |

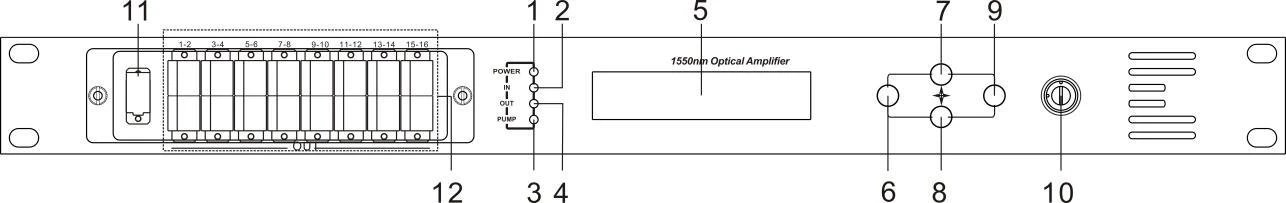

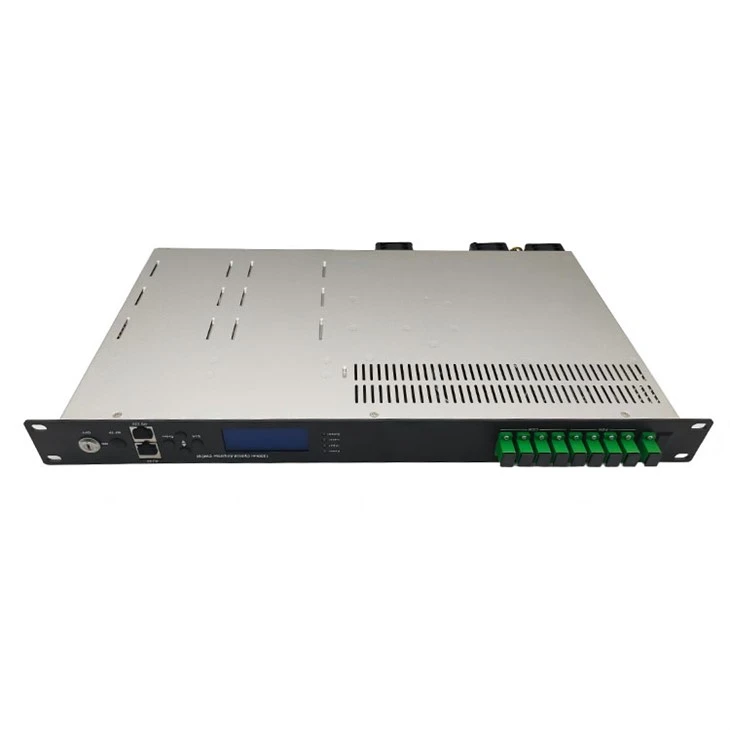

Opis panelu przedniego
|
1. Wskaźnik zasilania: Działa jeden zasilacz impulsowy – żółty; pracują dwa zasilacze impulsowe – zielony. |
|
2. Wskaźnik wejściowej mocy optycznej: Ta lampka włącza się, gdy wejściowa moc optyczna wynosi > -10 dBm. |
|
3. Wskaźnik stanu pracy pompy: Czerwone światło oznacza, że pompa nie działa, ale parametry maszyny są normalne; migające czerwone światło oznacza awarię maszyny, powiązaną przyczynę usterki zobacz menu alarmów w menu wyświetlacza; zielone światło oznacza, że pompa działa normalnie |
|
4. Wskaźnik mocy wyjściowej optycznej: Ta lampka włącza się, gdy moc wyjściowa optyczna wynosi > +10dBm. |
|
5. 160×32-punktowy-ekran LCD |
|
6. Wyświetl przycisk wyjścia lub anulowania menu ustawień. |
|
7. Wyświetl przycisk „w górę” lub „zwiększ” w menu ustawień. |
|
8. Wyświetl przycisk w dół lub przycisk zmniejszania menu ustawień. |
|
9. Wyświetl klawisz Enter w menu ustawień. |
|
10. Przycisk przełączania lasera pompy: „ON” oznacza, że laser pompy jest otwarty, a „OFF” oznacza, że laser pompy jest zamknięty. Przed włączeniem zasilania upewnij się, że kluczyk znajduje się w pozycji „OFF”. Po przejściu auto-testu obróć kluczyk do pozycji „WŁĄCZONY”, zgodnie z wyświetlonym komunikatem. |
|
11. Wejście sygnału optycznego |
|
12. Wyjście sygnału optycznego |

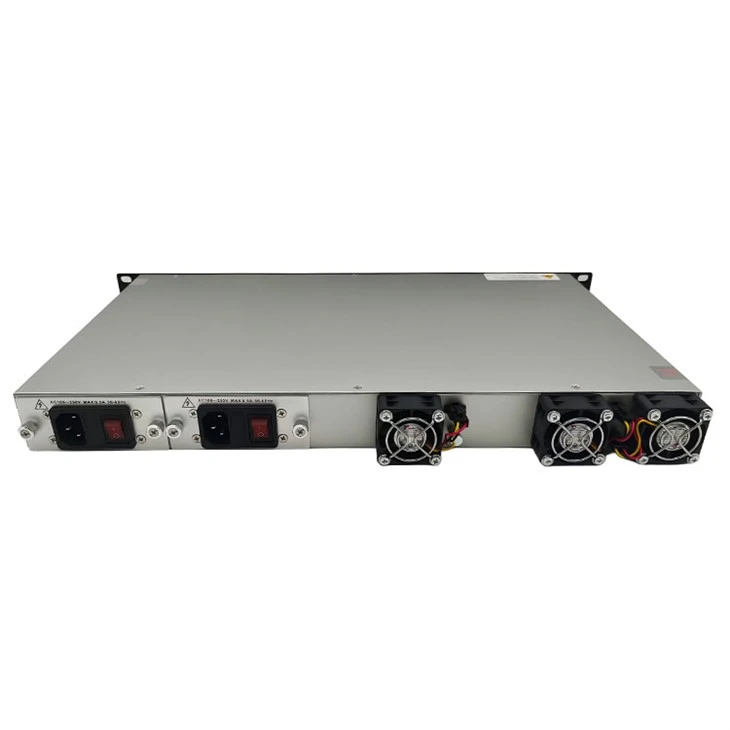

Opis panelu tylnego
|
1. Wylot wentylatora. |
2. Interfejs RS232. |
|
3. Port wejściowy zasilacza AC 220 V 1. |
4. Bezpiecznik zasilania 1. |
|
5. Wyłącznik zasilania 1. |
6. Port wejściowy zasilacza AC 220 V 2. |
|
7. Bezpiecznik zasilania 2. |
8. Wyłącznik zasilania 2. |
|
9. Kołek uziemiający podwozia |
10. Interfejs LAN |
