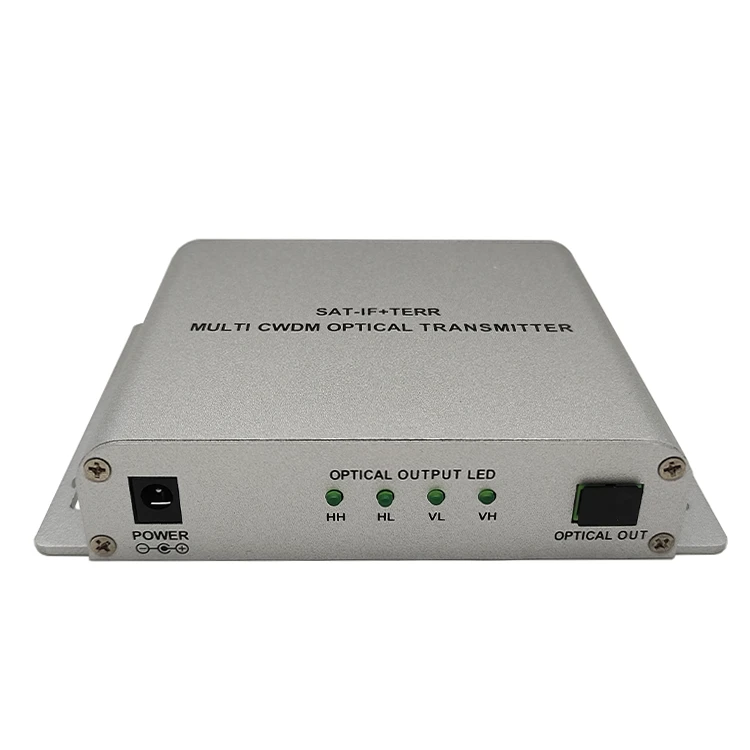

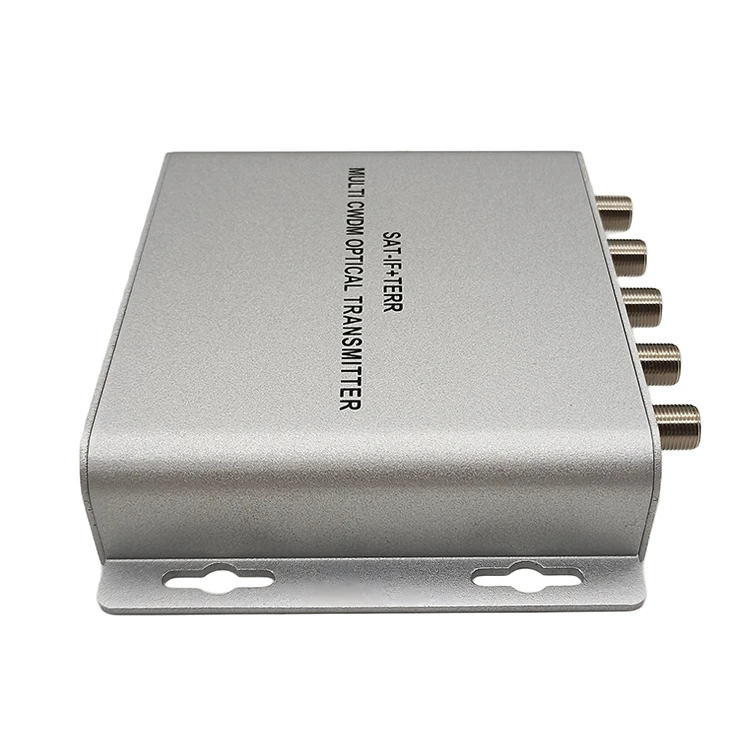

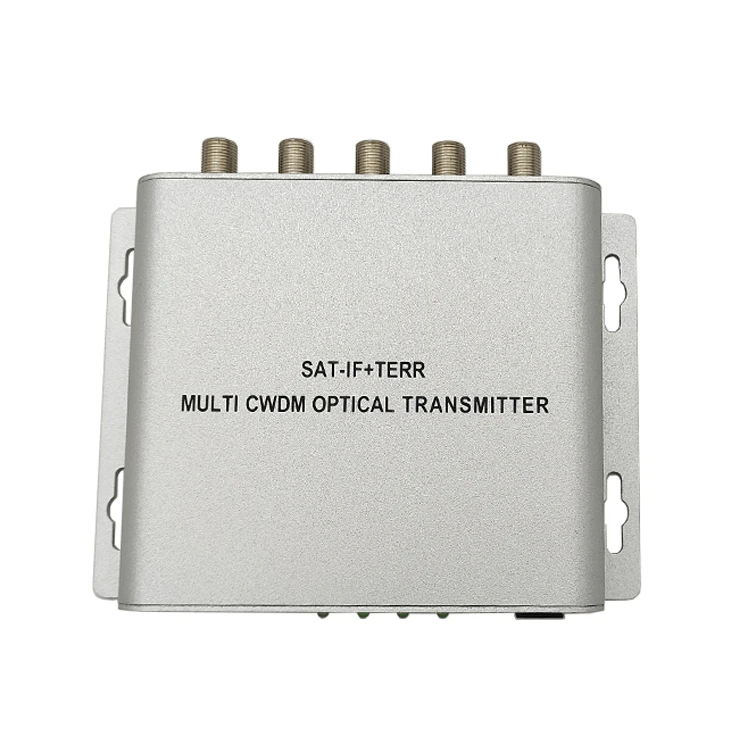

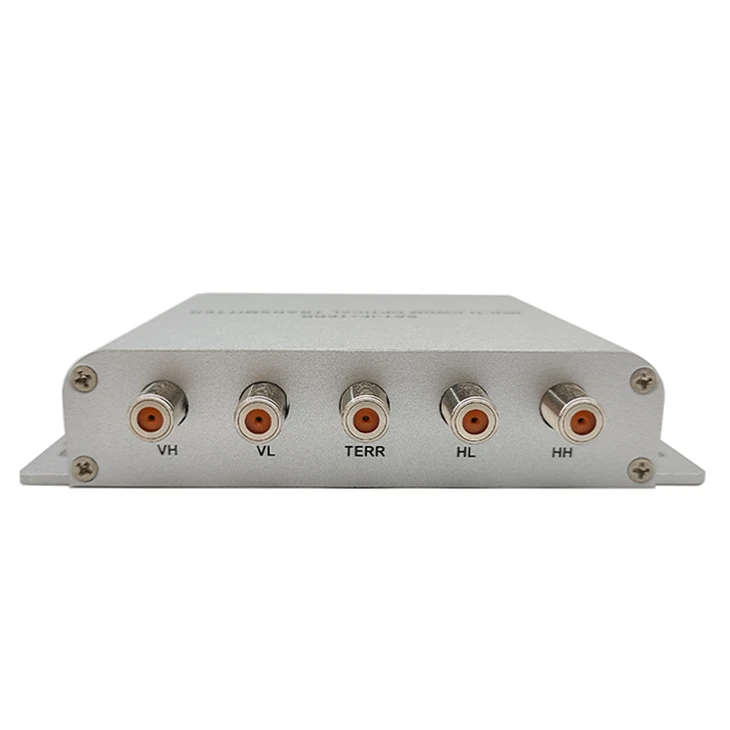

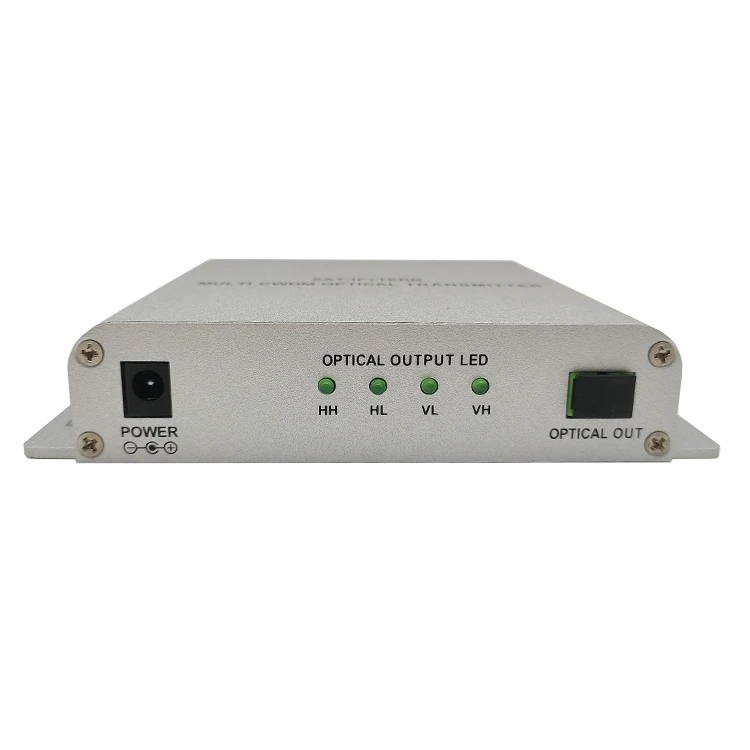

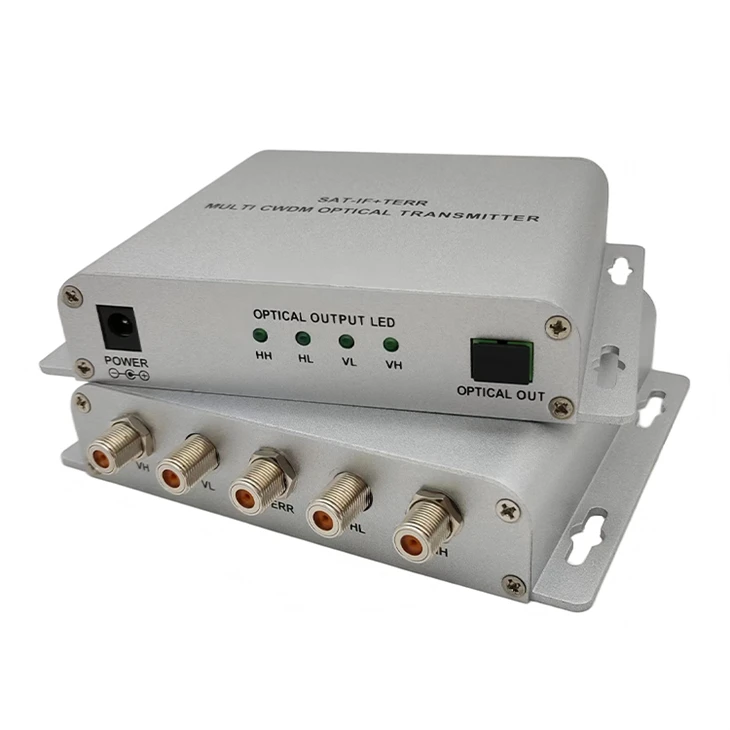

Nadajnik optyczny SAT-IF+TERR MULTI CWDM obsługuje wielo-kanałowy satelitarny sygnał wejściowy RF o częstotliwości pośredniej i naziemnej telewizji, wykorzystuje technologię zgrubnego multipleksowania z podziałem długości fali w celu konwersji złożonych sygnałów RF na sygnały optyczne o określonej-długości fali, zapewniając wysoką-wierność,-na duże odległości i-oszczędność światłowodu.
Cechy
- Zaprojektowany dla satelitarnego układu optycznego
- Szeroki zakres częstotliwości roboczej: 47-2150 MHz
SAT-IF: 950 MHz ~ 2150 MHz
Telewizja kablowa: 47 MHz~860 MHz
- Doskonała liniowość i płaskość
- Zastosowanie 1-rdzeniowego światłowodu jednomodowego o dużych stratach odbiciowych
- Korzystanie z urządzeń aktywnych wzmacniaczy GaAs
- Technologia wyjątkowo niskiego poziomu hałasu
- Twórz-w CWDM, używając współosiowego lasera małopakowego DFB
- Wyjścia 13/18 V, 0/22 KHz do pracy z LNB
- Dystrybucja do 32 węzłów optycznych
Specyfikacja
|
Parametr optyczny |
TERR+SAT-Parametr IF |
||
|
Strata sygnału optycznego |
Większe lub równe 45 |
Zakres częstotliwości |
47 ~ 2150 MHz |
|
Wyjściowa moc optyczna |
4x+3dBm |
Płaskość |
±1.5 |
|
Złącze optyczne |
SC/APC |
Poziom wyjściowy (AGC) |
Większe lub równe 80±5@TERR Większe lub równe 78±10@SAT-IF |
|
Wyjściowa długość fali optycznej (nm) |
1510-1570 |
C/R |
Większe lub równe 52 |
|
Inny parametr |
GUS |
Większe lub równe 65 |
|
|
Złącze RF |
F-kobieta |
CTB |
Większe lub równe 62 |
|
Zasilanie |
DC-24V |
Strata zwrotu |
Większe lub równe 12 |
|
Zużycie energii (W) |
<6 |
Dokładność 22 kHz |
22±4 |
|
Wymiary (mm) |
143x110x28.8 |
Zasilanie LNB |
13/18 |
