Opis

• Szerokopasmowy zakres częstotliwości 40 do 2300 MHz Wysoce wydajna, wielo-warstwowa-płytka drukowana SMD zapewnia wysoką izolację portów-do-portów, co zapewnia ochronę przed fałszywymi nośnymi i minimalizuje niepożądane interakcje kanałów, redukując zniekształcenia obrazu.

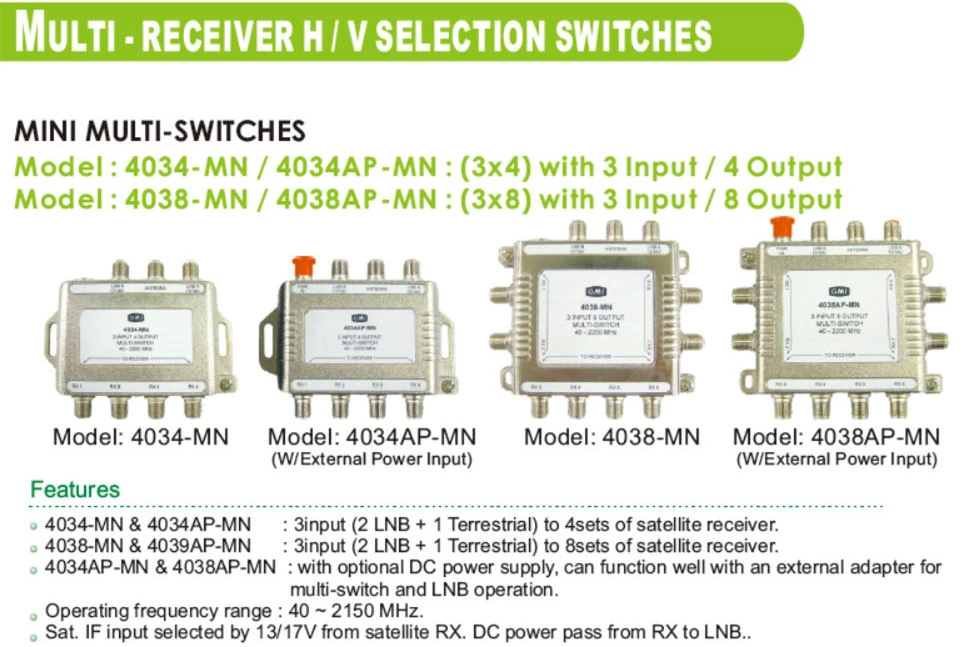

• Multiswitch cyfrowy 3X4 Porty o dużej utracie sygnału wyjściowego, zaprojektowane specjalnie dla sieci MDU i zastosowań z wieloma abonentami, redukują mikroodbicia, poprawiają odzyskiwanie danych i zmniejszają zniekształcenia harmoniczne.

• Prosta konstrukcja interfejsu złącza typu F- umożliwia kierowanie sygnałów satelitarnych i antenowych do 4 lub 8 wyjść.

• Wysoce-wydajna matryca diodowa PIN redukuje czas przenoszenia polaryzacji i liczbę artefaktów cyfrowych, zapewniając stałą jakość obrazu.

• Sygnał antenowy łączy się z sygnałem satelitarnym na wyjściu (niektóre modele), eliminując łączenie zewnętrzne, redukując koszty i bałagan.

• Kompatybilny z usługami satelitarnymi Direct to Home zapewniającymi przełączanie napięcia i tonu w celu wyboru polaryzacji.

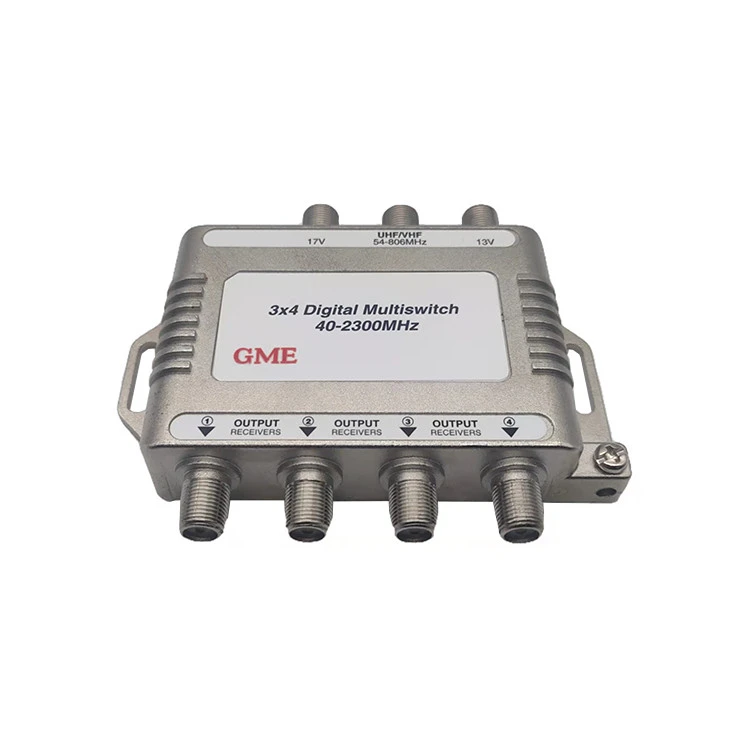

• Cyfrowy multiswitch 3X4 kompatybilny z Dish i DirectV.

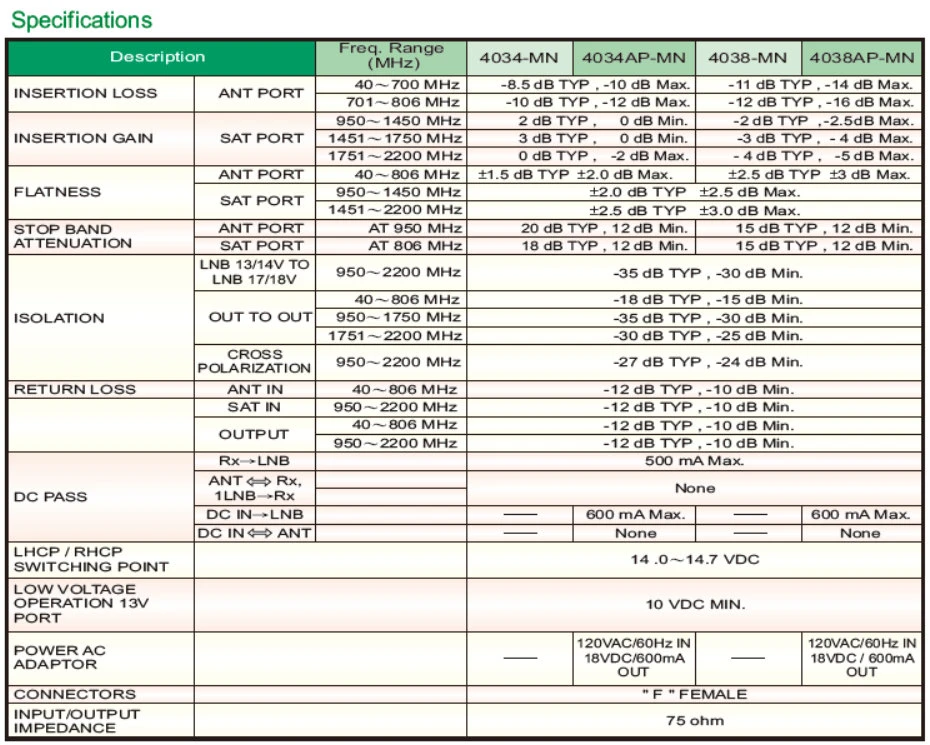

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
NR MODELU: GDMS-001 (4034MN)
Opis		Częstotliwość Zasięg (MHZ)
UTRATA WSTAWIENIA	PORT ANT	40 ~ 700 MHz	-8,5 dB TYP, -10 dB Maks.
UTRATA WSTAWIENIA	PORT ANT	701 ~ 806 MHz	-10 dB TYP, -12 dB Maks.
WZMOCNIENIE WSTAWIENIA	PORT SAT	950 ~ 1450 MHz	2 dB TYP, O dB Min.
		1451 ~ 1750 MHz	3 dB TYP, O dB Min.
		1751 ~ 2200 MHz	0 dB TYP, -2 dB Maks.
PŁASKOŚĆ	PORT ANT	40 ~ 806 MHz	±1,5 dB TYP +2.0 dB Maks.
	PORT SAT	950 ~ 1450 MHz	+2.0 dB TYP +2.5 dB Maks.
	PORT SAT	1451 ~ 2200 MHz	+2.5 dB TYP ±3,0 dB Maks.
ZATRZYMAJ PASKO	PORT ANT	PRZY 950 MHz	20 dB TYP, 12 dB Min.
OSŁABIENIE	PORT SAT	PRZY 806 MHz	18 dB TYP, 12 dB Min.
IZOLACJA	LNB 13/14V DO	950 ~ 2200 MHz	-35 dB TYP, -30 dB Min.
	Konwerter LNB 17/18 V	950 ~ 2200 MHz	-35 dB TYP, -30 dB Min.
	WYJŚCIE NA WYJŚCIE	40 ~ 806 MHz	-18 dB TYP, -15 dB Min.
		950 ~ 1750 MHz	-35 dB TYP, -30 dB Min.
		1751 ~ 2200 MHz	-30 dB TYP, -25 dB Min.
	PRZECHODZIĆ	950 ~ 2200 MHz	-27 dB TYP, -24 dB Min.
	POLARYZACJA	950 ~ 2200 MHz	-27 dB TYP, -24 dB Min.
STRATA ZWROTU	MRÓWKA W	40 ~ 806 MHz	-12 dB TYP, -10 dB Min.
	SIEDZIAŁEM	950 ~ 2200 MHz	-12 dB TYP, -10 dB Min.
	WYJŚCIE	40 ~ 806 MHz	-12 dB TYP, -10 dB Min.
	WYJŚCIE	950 ~ 2200 MHz	-12 dB TYP, -10 dB Min
PRZEJŚCIE DC	Odbiornik-LNB		500 mA Maks.
	ANTRx,		Nic
	1LNB → Odbiór		Nic
	DC IN-LNB
	INANT DC		-
LHCP/RHCP			14,0 ~ 14,7 V prądu stałego
PUNKT PRZEŁĄCZENIA			14,0 ~ 14,7 V prądu stałego
NIskie NAPIĘCIE			10 VDC MIN.
PRACA 13V
PORT
ZASILANIE AC	-
ADAPTER	-
ZŁĄCZA	„F” KOBIETA
WEJŚCIE/WYJŚCIE	75 omów
IMPEDANCJA	75 omów
