Opis

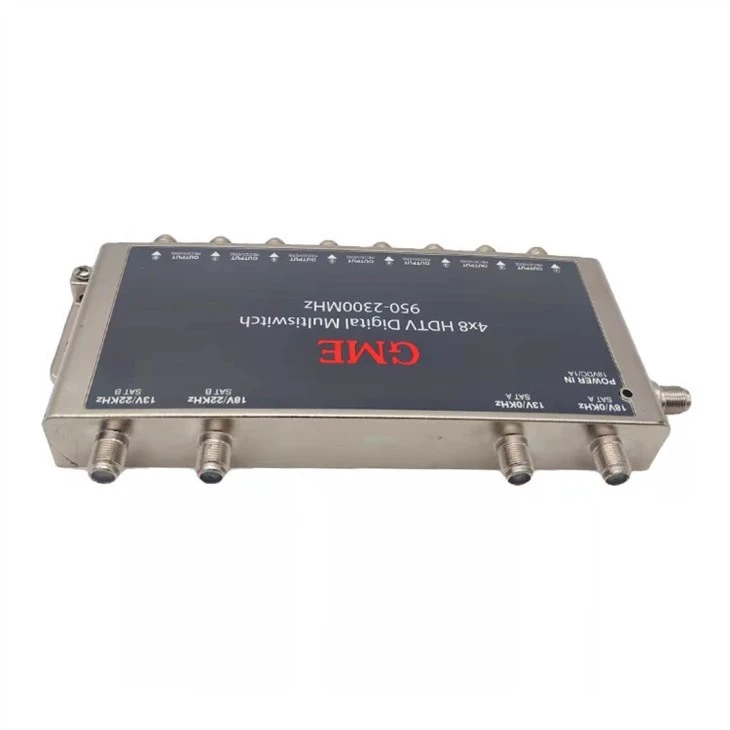

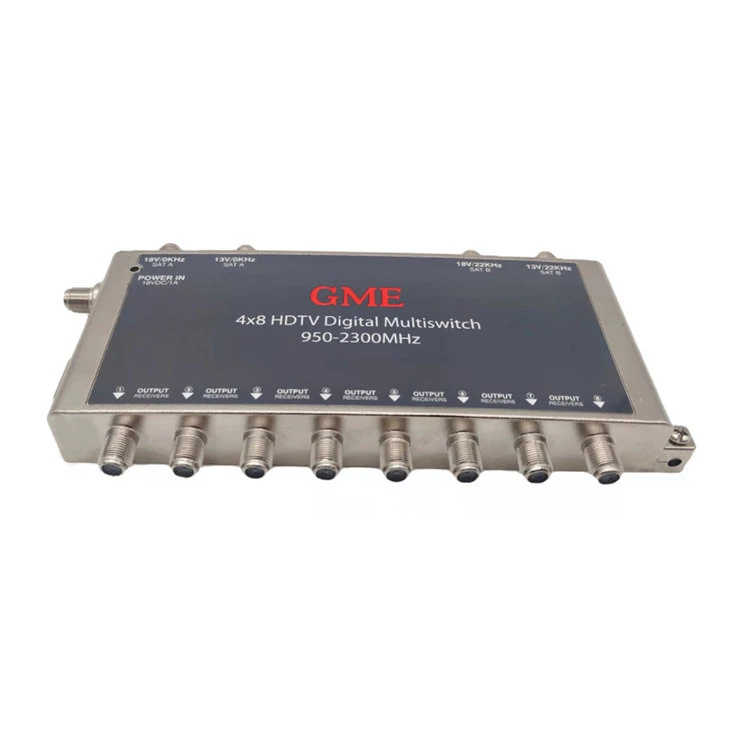

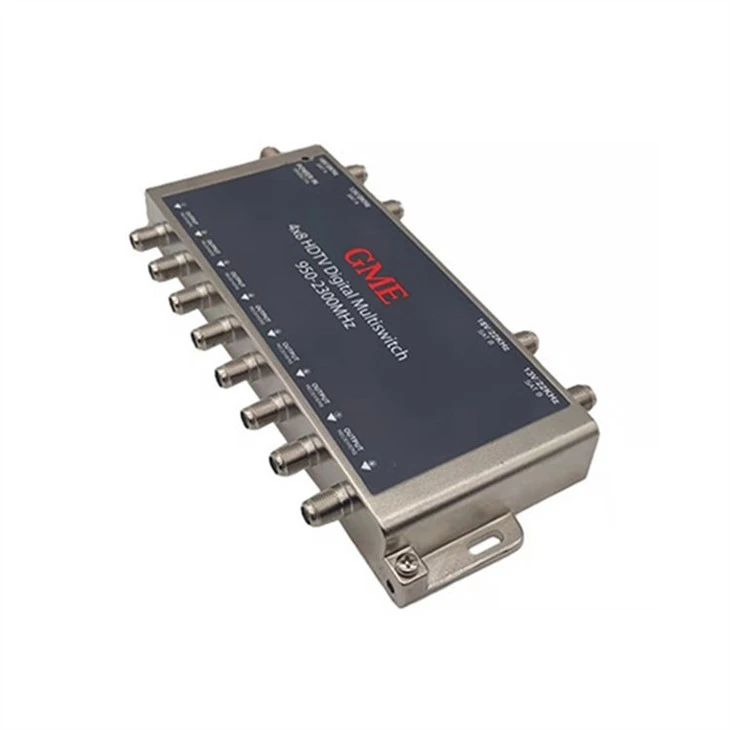

• Cyfrowy multiswitch 4x8 HDTV jest uszczelniony, dzięki czemu można go używać zarówno wewnątrz, jak i na zewnątrz. Działa w ekstremalnym zakresie temperatur od -34 stopni do +60 stopni. Zawiera wskaźnik-włączenia zasilania, który ułatwia instalację lub rozwiązywanie problemów.

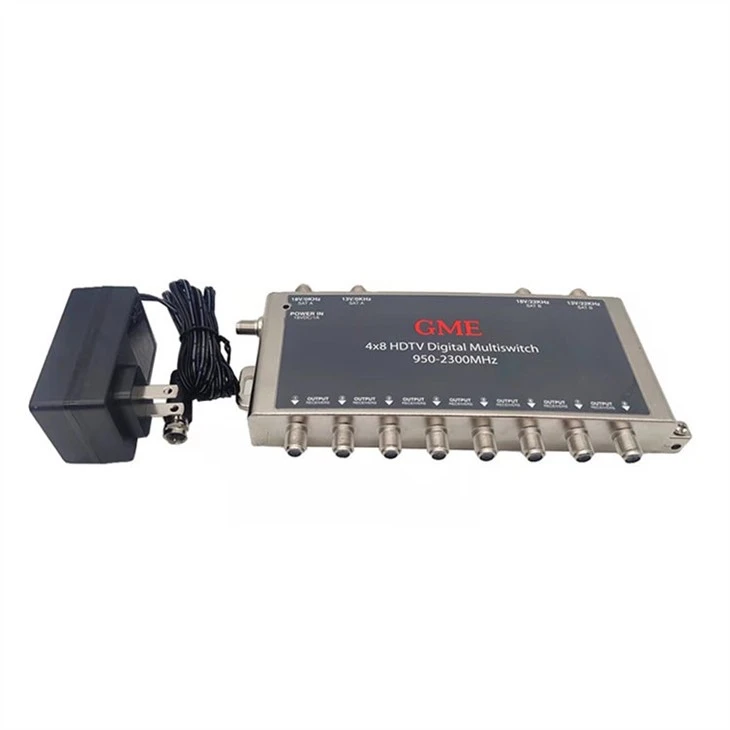

• Moduł AC/DC jest wyposażony w-regulowany wyłącznik termiczny, który chroni przed uszkodzeniami na skutek zwarć podczas instalacji.

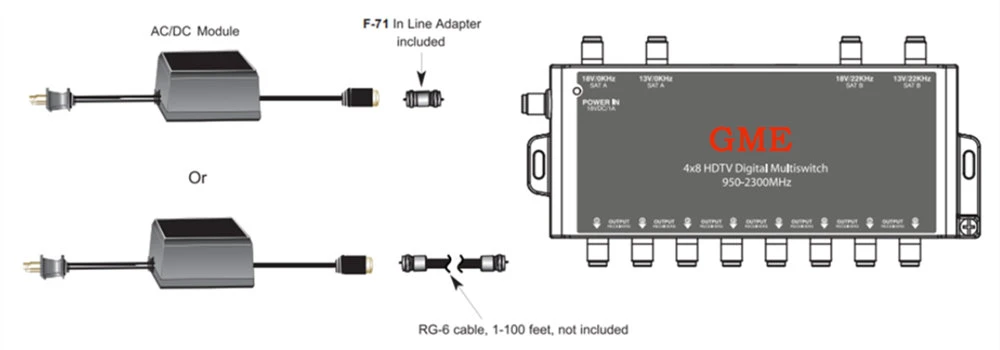

• Moduł AC/DC jest przeznaczony do bezpośredniego podłączenia do multiswitcha 4048 lub zdalnie za pomocą powszechnie dostępnego kabla RG-6 o długości do 30 metrów. W zestawie adapter F-71 FF.

Przełącznik ten pozwala na dodanie 5-8 odbiorników do istniejącej anteny satelitarnej Shaw Direct.

Podłącz do ośmiu odbiorników satelitarnych Shaw Direct lub FTA w swoim domu za pomocą cyfrowego multiswitcha 4x8 HDTV.

Umieść telewizor we wszystkich swoich ulubionych pokojach dzięki temu wysokiej jakości multiswitchowi zatwierdzonemu do użytku z systemami satelitarnymi Shaw Direct.

- Podłącz nawet osiem odbiorników satelitarnych do jednej wielo-satelity z poczwórnym konwerterem LNBF lub dwiema oddzielnymi antenami satelitarnymi, każda z konwerterami LNBF z dwoma wyjściami.

- F-podłączenie zasilania.

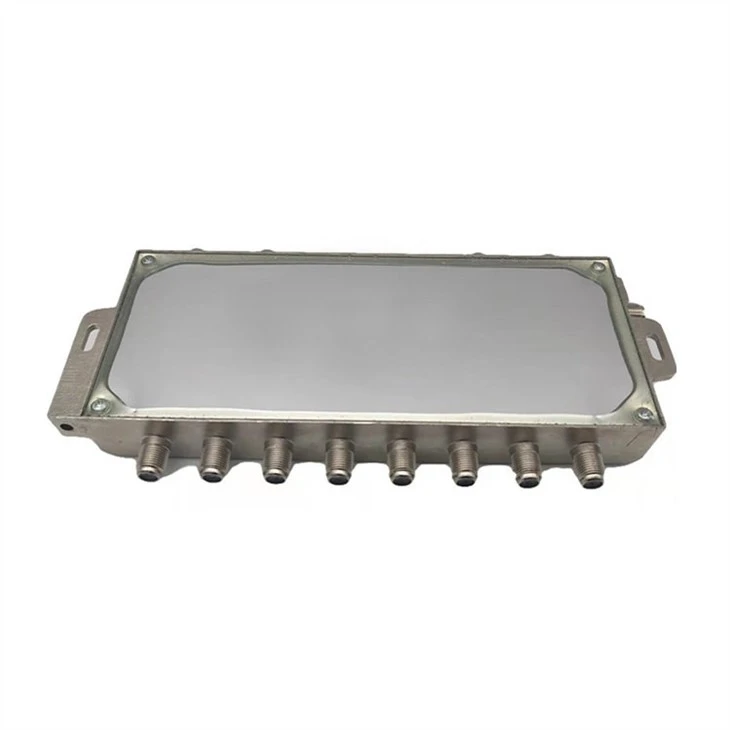

- Wytrzymały, wodoodporny przełącznik może być używany wewnątrz i na zewnątrz.

UWAGA: Multiswitch nie jest przeznaczony do stosowania jako rozgałęźnik. Aby multiswitch działał prawidłowo, wszystkie 4 przewody koncentryczne z anteny satelitarnej MUSZĄ być podłączone.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDMS-002 (4048)
PRZEDMIOT	TYPOWY	LIMIT KONTROLI	WARUNKI TESTU
1. CZĘSTOTLIWOŚĆ ZAKRES
WPROWADŹ JEŚLI CZĘSTOTLIWOŚCI		950 ~ 2300 MHz
2. UTRATA WSTAWIENIA	1 dB	- 0.5 dB MAKS.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAKS.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAKS	2151 ~ 2300 MHz
3. PŁASKOŚĆ	4 dB	6 dB MAKS. (±3 dB)	950 ~ 1450 MHz
4. IZOLACJA	6dB	8 dB MAKS. (±4dB)	1451 ~ 2300 MHz
SIEDZĘ, ABY SIEDZIĆ	- 35 dB	- 30 dBMIN.	950 ~ 2300 MHz
WYJŚCIE NA WYJŚCIE	- 30 dB	- 25 dBMIN.	950 ~ 2300 MHz
POLARYZACJA KRZYŻOWA SAME SATELITY	- 30 dB - 27 dB	- 26 dBMIN. - 25 dBMIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
RÓŻNE SAELLITY	- 35 dB - 27 dB	- 30 dBMIN - 25 dBMIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
5. STRATA ZWROTU
WEJŚCIE	- 10 dB	- 8 dBMIN.	950 ~ 1450 MHz
WEJŚCIE	- 10 dB	- 7 dBMIN.	1451 ~ 2300 MHz
WYJŚCIE	- 10 dB	- 8 dBMIN	950 ~ 1450 MHz
WYJŚCIE	- 8 dB	- 6 dBMIN.	1451 ~ 2300 MHz
6. MOŻLIWOŚĆ WEJŚCIA
KOMPRESJA 1 dB	102 dBuV	Maks. 100 dBuV	WEJŚCIE 950 MHz
7. PUNKT PRZEŁĄCZENIA LHCP/RHCP		14,0 ~ 14,7 V prądu stałego
8. WIELE-PUNKTÓW PRZEŁĄCZANIA SW 22 KHz 9. WIELE-CZASÓW PRZEŁĄCZANIA SW		150-300 mVp-p 3 uS MAKS.	SYGNAŁ TESTOWY FALI SINUSOWSKIEJ BRAK PRZEKAŹNIKA MECHANICZNEGO
10. WYJŚCIOWY SYGNAŁ 22 KHz
CZĘSTOTLIWOŚĆ ZNAKU		22 ± 4 kHz
AMPLITUDA		650 ± 250 mVp-str
11. ZUŻYCIE BIEŻĄCE		90mA MAKS.	NA KORZYSTNY PORT RX
12. Odchylenie napięcia/prądu WYMAGANE STAŁE NAPIĘCIE BIAS. LNB OCZEKIWANE W/Z WIELU-SW 8 AKTUALNY ZAKRES ŁADOWANIA
PORT 13 V/0 kHz i 13 V/22 kHz	150-200mA	0 ~ 300 mA	12,8 V ~ 13,5 V prądu stałego
PORT 18 V/0 KHz i 18 V/22 KHz	150-200mA	0-450 mA	17,9 V-18,9 V prądu stałego
13. ZŁĄCZA		TYP „F” ŻEŃSKI	WSZYSTKIE PORTY
14. ZASILANIE ADAPTERA
WEJŚCIE		100/240VAC 50/60 Hz
WYJŚCIE		18 V DC / 1 A
