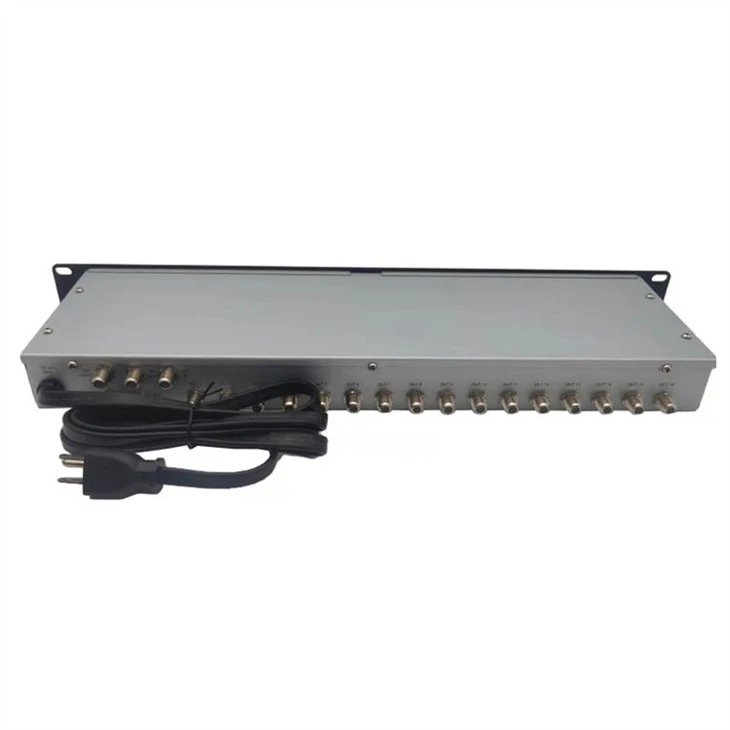

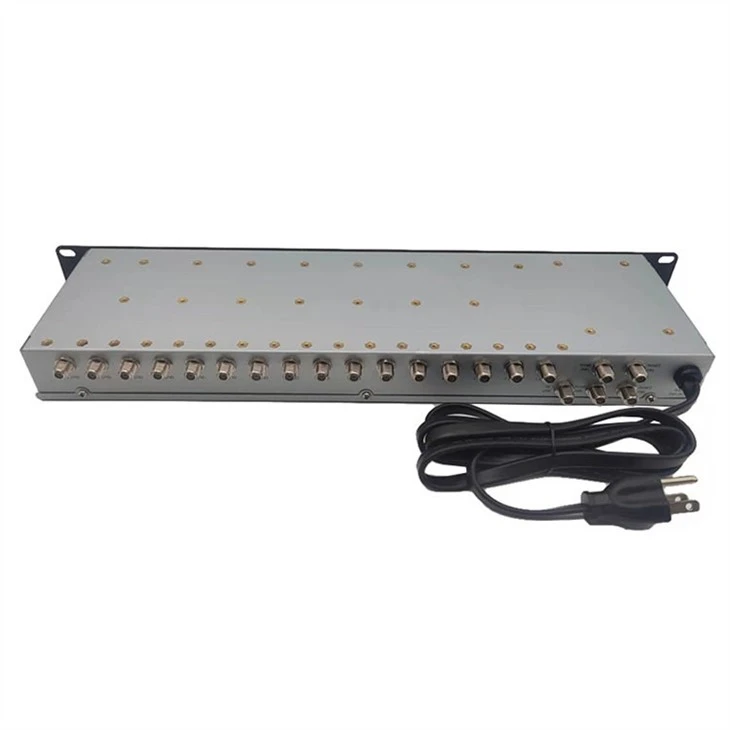

Opis

Montowany w stojaku MSR-516 jest kompatybilny z trójfazowymi systemami odbioru DIRECTV, umożliwiając 4 wejścia LNB i 1 antenę oraz zapewniając 16 wyjść. 5Multiswitch satelitarny X16 do montażu w stojaku. Stały ton 22 kHz jest dostarczany na 2 portach wejściowych, a napięcie stałe 14 lub 18 V jest dostarczane do zasilania LNB i przeprowadzania wewnętrznego przełączania.

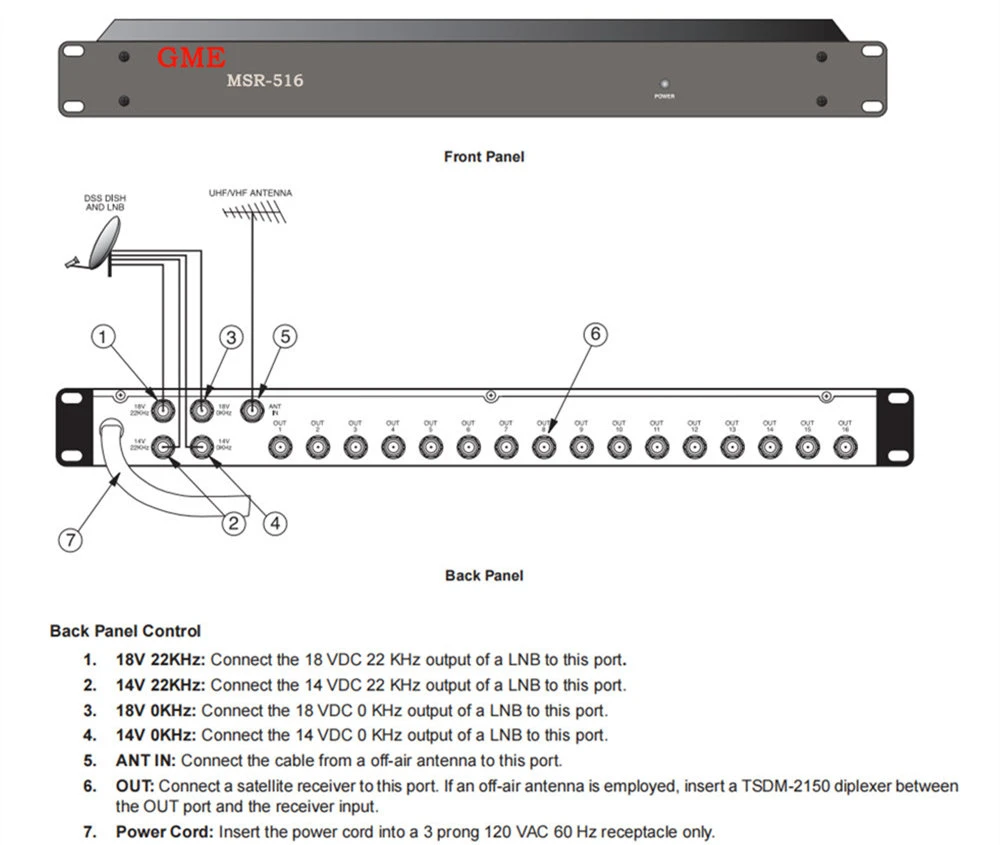

Prosta konstrukcja interfejsu z 5 wejściami zapewnia 4 wejścia o polaryzacji satelitarnej oraz 1 antenę zewnętrzną i 16 wyjść, co zapewnia szybką instalację.
Multiswitch satelitarny 5X16 do montażu w szafie Szeroki zakres częstotliwości 40~2150 MHz.
Kompatybilny z DIRECTV Phase III i innymi systemami odbiorczymi, które wykorzystują matrycę diodową PIN z przełączaniem tonów 22 kHz, redukującą czas przesyłania polaryzacji i liczbę artefaktów cyfrowych, zapewniając stałą jakość obrazu.
Do zasilania LNB i tonu 22 kHz dostarczane jest napięcie 14 lub 18 V prądu stałego i częstotliwość 22 kHz. Wbudowany-wzmacniacz kompensuje straty wtrąceniowe, redukując potrzebę zewnętrznego wzmocnienia. Wytrzymały,-wewnętrzny zasilacz o wysokiej wydajności eliminuje wymagania dotyczące nadmiernego poboru prądu przez odbiorniki.

Specyfikacja

Miejsce pochodzenia: Guangdong, Chiny
Numer modelu: GDMS-003-2 (MSR-516)
PRZEDMIOT	TYPOWY	LIMIT KONTROLI	WARUNKI TESTU
CZĘSTOTLIWOŚĆ ZAKRES
MRÓWKA W			54 ~ 806 MHz
SIEDZIAŁEM			950 ~ 2150 MHz
NA ZEWNĄTRZ			54 ~ 2150 MHz
UTRATA WSTAWIENIA / (ANT IN)	0 dB	-1,5 dB Maks.	54 ~ 550 MHz
UTRATA WSTAWIENIA / (ANT IN)	0 dB	-2,5 dB Maks.	551 ~ 806 MHz
ZYSK (SAT IN)	4 dB	2 dB Min.	950 ~1750 MHz
ZYSK (SAT IN)	2 dB	0 dB Min	1751 ~ 2150 MHz
IZOLACJA
POLARYZACJA KRZYŻOWA	- 30 dB	- 25 dB Min.	950 ~ 2150 MHz
WYJŚCIE NA WYJŚCIE	- 15 dB	- 14 dB Min.	54 ~ 806 MHz
WYJŚCIE NA WYJŚCIE	- 30 dB	- 28 dB Min.	950 ~ 2150 MHz
SIEDZĘ, ABY SIEDZIĆ	- 40 dB	- 35 dB Min.	950 ~ 2150 MHz
ZATRZYMAJ TŁUMIENIE PASMA	2 0 dB	15 dB Min	PORT ANT przy 950 MHz
	2 0 dB	15 dB Min	PORT SAT @ 806 MHz
STRATA ZWROTU
WEJŚCIE/WYJŚCIE	- 6 dB	- 5dB min	54 ~ 806 MHz
	- 10 dB	- 8 dB Min	950 ~ 1450 MHz
	- 8 dB	- 6 dB Min	1451 ~ 2150 MHz
MOŻLIWOŚĆ WEJŚCIA
(KOMPRESJA 1dB)
MRÓWKA W	108 dBuV	106 dBuV Min	PRZY WEJŚCIU 67,25 MHz
SIEDZIAŁEM	110 dBuV	108 dBuV Min	PRZY WEJŚCIU 950 MHz
PUNKT PRZEŁĄCZENIA LHCP/RHCP		14,0 ~ 15,0 V prądu stałego
WIELE-PUNKTÓW PRZEŁĄCZANIA SW 22 KHz		150~300 Vp-str	Sygnał testowy fali prostokątnej
			Brak mechanicznego
WYJŚCIE SYGNAŁU 22 KHz
CZĘSTOTLIWOŚĆ ZNAKU		22 ± 4 kHz
AMPLITUDA		650±250 mVp-str
Odchylenie napięcia/prądu
STAŁE NAPIĘCIE BIAS. LNB
PORT 13 V/0 kHz 13 V/22 kHz		12,8 ~ 13,5 prądu stałego	0 ~ 300 mA
PORT 18 V/0 kHz 18 V/22 kHz		17,9 ~ 18,9 V prądu stałego	0 ~ 450 mA
WEJŚCIE MOCY		120VAC±10% 60Hz
ZŁĄCZE		Kobieta typu „F”.	WSZYSTKIE PORTY
IMPEDANCJA		75 omów	WSZYSTKIE PORTY
