Opis

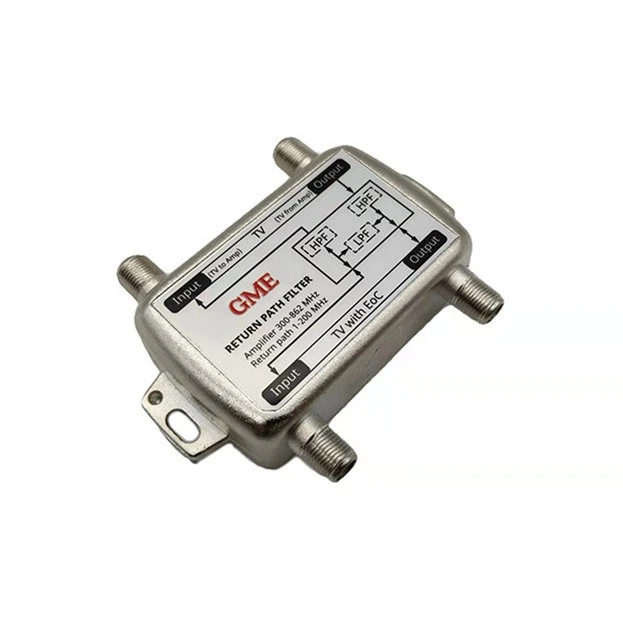

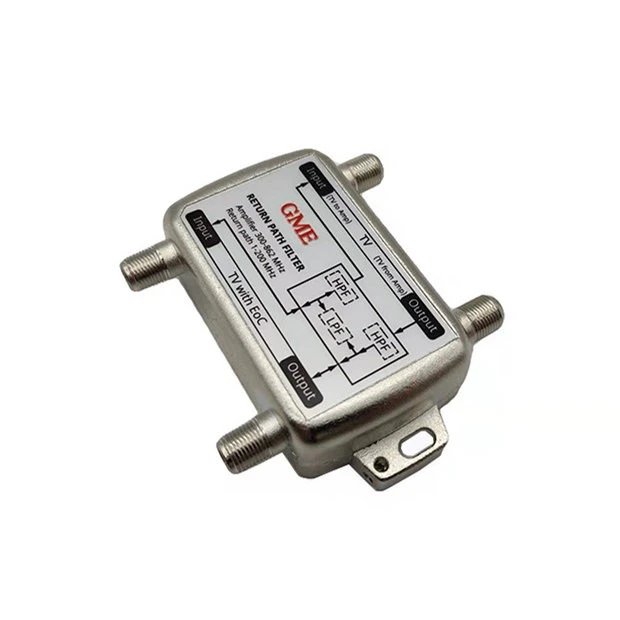

Filtr ścieżki zwrotnej służy do ominięcia wzmacniaczy w normalnej sieci telewizyjnej opartej na kablu koncentrycznym na częstotliwości danych EoC. Dzięki temu dane mają ścieżkę zwrotną, a sygnał telewizyjny może zostać wzmocniony.
Specyfikacja
|
Miejsce pochodzenia: Guangdong, Chiny |
|||
|
Numer modelu: GDF-002 (GRPF-200) |
|||
|
PRZEDMIOT |
TYPOWY |
LIMIT KONTROLI |
WARUNKI TESTU |
|
Zakres częstotliwości |
|||
|
|
|
1-200 MHz |
Ścieżka powrotna |
|
|
|
300-862 MHz |
Wzmacniacz |
|
Utrata wtrąceniowa |
|||
|
IN (TV+EoC) do OUT (TV+EoC) |
-1,5dB |
-2,0dB maks |
1-200 MHz |
|
IN (TV+EoC) do IN (TV do wzmacniacza)& |
-1,5dB |
-2,0dB maks |
300-862 MHz |
|
Wyjście (TV+EoC) na Wyjście (TV ze wzmacniacza) |
|||
|
Izolacja |
|||
|
IN (TV do wzmacniacza) do Out (TV ze wzmacniacza) |
-37dB |
-32 dB min |
1-5 MHz |
|
|
-50 dB |
-48 dB min |
6-200 MHz |
|
|
-60dB |
-50 dB min |
300-862 MHz |
|
Odrzucenie |
|||
|
IN (TV+EoC) do OUT (TV+EoC) |
-60dB |
-50 dB min |
300-862 MHz |
|
IN (TV+EoC) do IN (TV do wzmacniacza) i |
-37dB |
-32 dB min |
1-5 MHz |
|
Wyjście (TV+EoC) na Wyjście (TV ze wzmacniacza) |
-50 dB |
-48 dB min |
6-200 MHz |
|
Strata zwrotu |
|||
|
|
-16dB |
-14 dB min |
5-200 MHz |
|
|
-17dB |
-15 dB min |
300-862 MHz |
|
Przepustka DC |
|
Tak |
IN (TV+EoC) do IN (TV do wzmacniacza) i |
|
|
Wyjście (TV+EoC) na Wyjście (TV ze wzmacniacza) |
||
|
Temperatura pracy |
|
-10-+40 stopień |
|
|
Temperatura przechowywania |
|
-20-+70 stopień |
|
|
Złącze |
|
Typ F żeński |
Wszystkie porty |
|
Impedancja |
|
75 omów |
|
Profil firmy
Goodmind Electronics (Shenzhen) Co., Ltd. została założona w 1992 roku z kapitałem zakładowym wynoszącym 18 milionów dolarów amerykańskich. Własna fabryka znajduje się w Shenzhen i zatrudnia ponad 1000 pracowników. Jest to przedsiębiorstwo-zaawansowane technologicznie, integrujące badania i rozwój, produkcję, sprzedaż i serwis. Firma specjalizuje się w profesjonalnej firmie produkującej anteny/komunikację sieciową/Bluetooth/akcesoria AV/inteligentny dom/akcesoria samochodowe. Fabryka jest zintegrowana pionowo. Fabryka posiada przetwórstwo tworzyw sztucznych, tłoczenie metali, odlewanie ciśnieniowe cynku, SMT, DIP i centrum montażowe. Firma ma silną siłę finansową, profesjonalny zespół badawczo-rozwojowy, doskonały sprzęt produkcyjny i oszczędną produkcję, a jej celem jest tworzenie-produktów wysokiej jakości dla klientów.
Co to jest filtr ścieżki zwrotnej?
W systemach komunikacji RF filtr ścieżki zwrotnej to element przeznaczony do filtrowania niepożądanych sygnałów lub szumów, które mogą zakłócać prawidłowe działanie systemu. Pomaga zapewnić, że sygnały przesyłane z urządzenia lub systemu do innej lokalizacji są wolne od zakłóceń i szumów, zachowując integralność komunikacji.
Jak działa filtr ścieżki zwrotnej?
Filtry ścieżki zwrotnej zazwyczaj wykorzystują różne techniki, takie jak pasywne filtrowanie LC (cewka-kondensatorowa), filtrowanie aktywne lub cyfrowe przetwarzanie sygnału, aby selektywnie tłumić określone częstotliwości lub zakresy częstotliwości. Blokując niechciane sygnały, jednocześnie umożliwiając przejście żądanych sygnałów, filtry ścieżki zwrotnej pomagają poprawić stosunek sygnału-do-szumu i zwiększyć ogólną wydajność systemu.
Gdzie stosowane są filtry ścieżki zwrotnej?
Filtry ścieżki zwrotnej znajdują zastosowanie w różnych systemach komunikacji RF, w tym w sieciach telewizji kablowej (CATV), systemach komunikacji satelitarnej, szerokopasmowych sieciach internetowych i systemach komunikacji bezprzewodowej. Są często stosowane w konfiguracjach nadajnika-odbiornika, gdzie utrzymanie czystej ścieżki powrotnej sygnałów ma kluczowe znaczenie dla niezawodnej komunikacji.
Często zadawane pytania
P: Jakie są korzyści ze stosowania filtrów ścieżki zwrotnej?
Odp.: Filtrując niepożądane zakłócenia i szumy, filtry ścieżki zwrotnej pomagają poprawić jakość sygnału, zmniejszyć degradację sygnału oraz zwiększyć ogólną wydajność i niezawodność systemów komunikacji RF. Mogą również pomóc zminimalizować zakłócenia elektromagnetyczne (EMI) i zapewnić zgodność z normami regulacyjnymi.
P: Jak wybrać odpowiedni filtr ścieżki zwrotnej dla mojej aplikacji?
Odp.: Weź pod uwagę takie czynniki, jak zakres częstotliwości działania, pożądany poziom tłumienia niepożądanych sygnałów, wymagania dotyczące dopasowania impedancji wejściowej/wyjściowej oraz wszelkie szczególne względy środowiskowe lub prawne. Konsultacja z ekspertami w dziedzinie inżynierii RF lub odniesienie się do specyfikacji systemu może pomóc w wyborze odpowiedniego filtra ścieżki zwrotnej.
P: Czy istnieją różne typy filtrów ścieżki zwrotnej?
Odp.: Tak, filtry ścieżki zwrotnej są dostępne w różnych typach i konfiguracjach, w tym filtry pasywne, filtry aktywne, filtry do montażu powierzchniowego, filtry koncentryczne i zintegrowane moduły filtrów. Wybór typu filtra zależy od konkretnych wymagań i ograniczeń aplikacji.
P: Jakie są typowe wyzwania związane z filtrami ścieżki zwrotnej?
Odp.: Typowe wyzwania obejmują-kompromis pomiędzy wydajnością filtra (tłumienie, tłumienie wtrąceniowe) a innymi parametrami systemu, takimi jak rozmiar, koszt i zużycie energii. Projektowanie skutecznych filtrów ścieżki zwrotnej może również obejmować rozwiązanie takich problemów, jak dopasowanie impedancji, tętnienie pasma przepustowego i zniekształcenia nieliniowe.
P: Czy istnieją jakieś wymagania konserwacyjne dotyczące filtrów ścieżki powrotnej?
Odp.: Filtry ścieżki powrotnej zazwyczaj nie wymagają regularnej konserwacji. Jednakże okresowe kontrole mogą być konieczne, aby upewnić się, że filtr działa prawidłowo i wykryć wszelkie oznaki uszkodzenia lub degradacji, które mogą mieć wpływ na jego działanie. W takich przypadkach konieczna może być wymiana lub naprawa.
